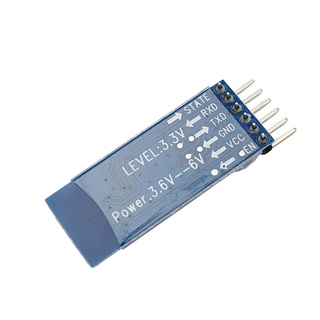

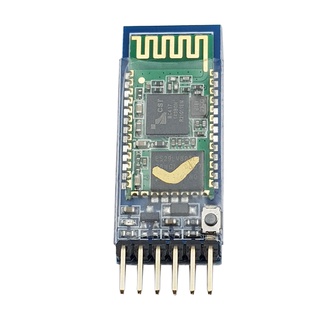

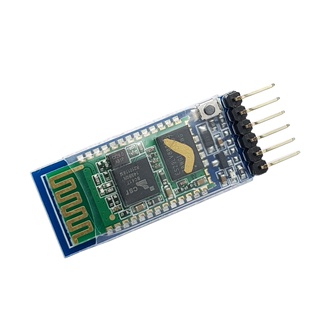

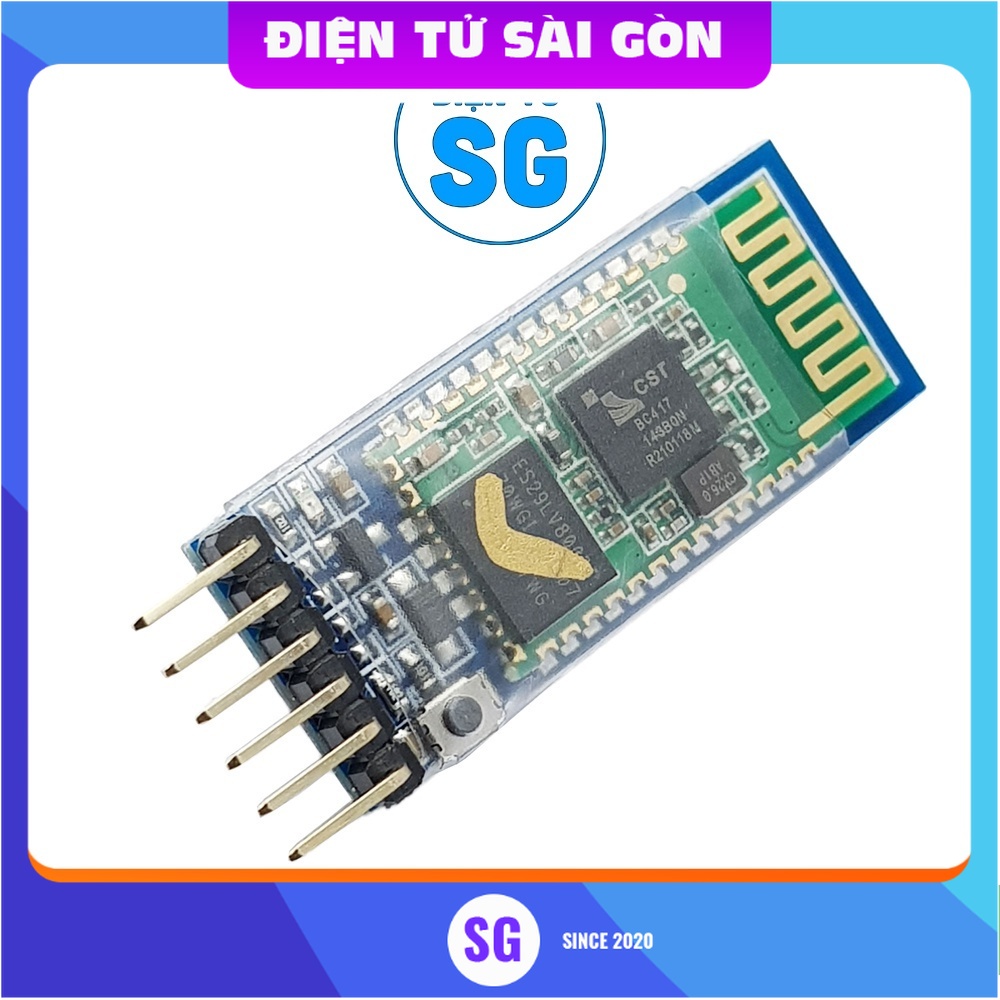

Module thu phát bluetooth HC-05 - LPSR Module thu phát Bluetooth HC-05 dùng để thiết lập kết nối Serial giữa 2 thiết bị bằng sóng bluetooth. Điểm đặc biệt của module bluetooth HC-05 là module có thể hoạt động được ở 2 chế độ: MASTER hoặc SLAVE. Trong khi đó, bluetooth module HC-06 chỉ hoạt động ở chế độ SLAVE. + Ở chế độ SLAVE: bạn cần thiết lập kết nối từ smartphone, laptop, usb bluetooth để dò tìm module sau đó pair với mã PIN là 1234. Sau khi pair thành công, bạn đã có 1 cổng serial từ xa hoạt động ở baud rate 9600. + Ở chế độ MASTER: module sẽ tự động dò tìm thiết bị bluetooth khác (1 module bluetooth HC-06, usb bluetooth, bluetooth của laptop…) và tiến hành pair chủ động mà không cần thiết lập gì từ máy tính hoặc smartphone. Module Bluetooth thu phát HC-05 được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,…. THÔNG SỐ MODULE THU PHÁT BLUETOOTH HC-05 - Điện áp hoạt động: 3.3 ~ 5VDC - Mức điện áp chân giao tiếp: TTL tương thích 3.3VDC và 5VDC. - Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA. - Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 - Support profiles: Bluetooth serial port (master and slave) - Bluetooth protocol: Bluetooth specification v2.0 + EDR - Frequency: 2.4 GHz ISM band - Modulation: GFSK (Gaussian frequency shift keying) - Transmit power: =4 dBm, class 2 - Sensitivity: =-84 dBm at 0.1% BER - Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps - Synchronous: 1 Mbps/1 Mbps - Security features: authentication and encryption - Kích thước: 15.2 x 35.7 x 5.6mm THIẾT LẬP MẶC ĐỊNH: Thiết lập UART mặc định: Baudrate 9600, N, 8, 1. Pairing code mặc định: 1234 hoặc 0000. Để vào chế độ AT COMMAND, bấm và giữ nút trước khi cấp nguồn, LED sẽ nháy 2s. baud rate cho chế đọ AT COMMAND là 38400. Chân Tx nối với chân Rx. Lưu ý các lệnh AT đều là chữa in hoa. Cấp nguồn và không nhấn nút sẽ chạy bình thường. LED sẽ nháy nhanh Chân EN chỉ nhận mức logic TTL 3V3. Không có chức năng chọn vào chế độ AT COMMAND. ----------------------- Điện Tử Sài Gòn cam kết: - Bán giá luôn cạnh tranh và dịch vụ sau mua tốt nhất thị trường. - Sản phẩm chất lượng và luôn được kiểm tra kỹ trước khi xuất bán - Đặc tính kỹ thuật của sản phẩm 100% giống với mô tả sản phẩm Lưu ý: Khách hàng khiếu nại Shop giao nhầm hàng, thiếu hàng cần có video mở hộp sản phẩm và hoá đơn mua. Khiếu nại hàng hư, hàng lỗi cần video mô tả cụ thể và hoá đơn mua.
