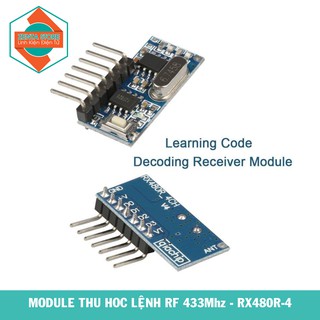

Module Thu Học Lệnh RF 433Mhz RX480R-4CH

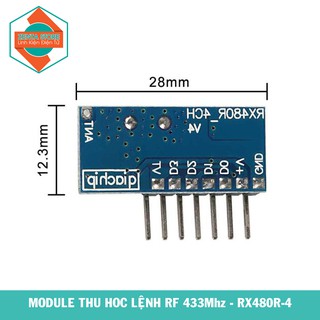

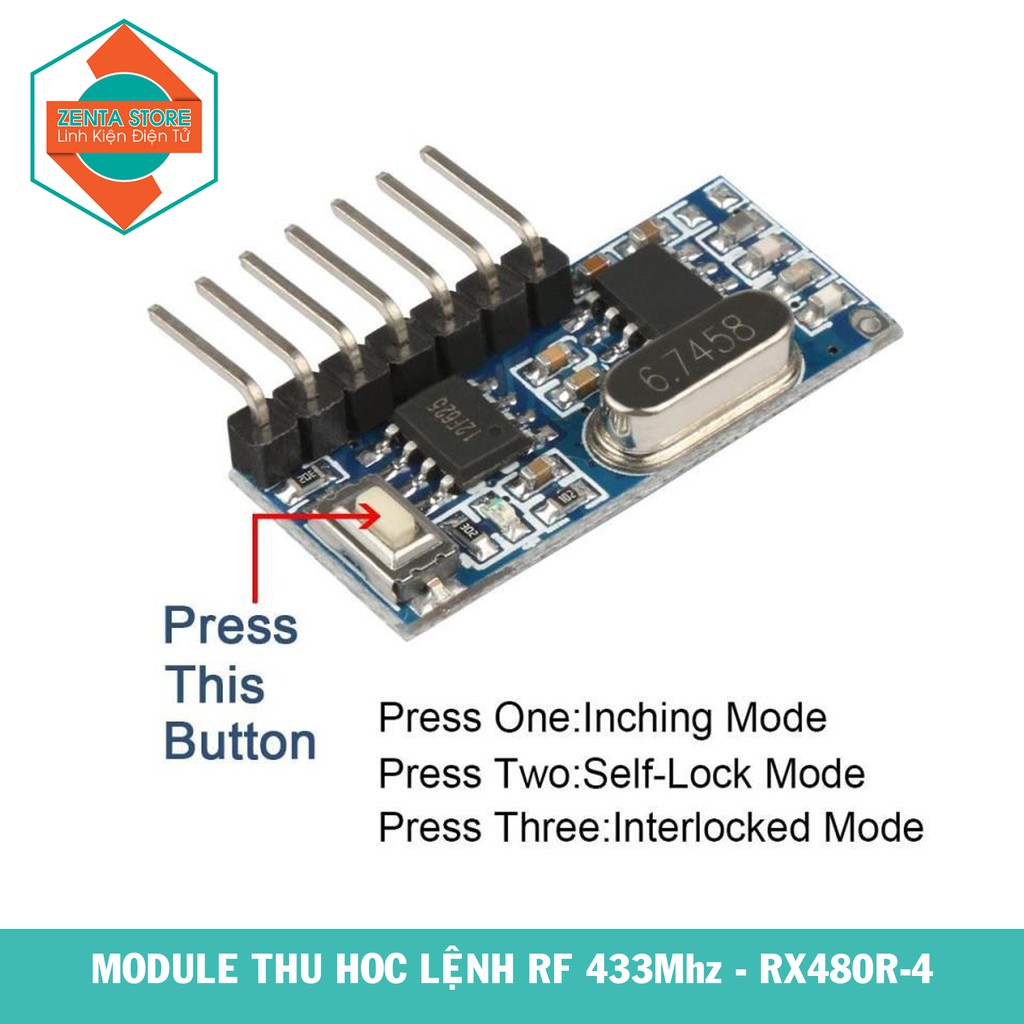

Module thu học lệnh RF 433Mhz RX480E-4CH Thông số kỹ thuật Module thu RX480E-4CH: + Điện áp làm việc: DC3.3 ~ 5V + Dòng điện: ≤5mA + Tần số làm việc: 433MHz + Độ nhạy: -108dB + Khoảng cách thu: 150m (không gian mở) + Dải tần số: ± 0.2MHz + Nhiệt độ làm việc : -25 ~ 75 độ C + Chân kết nối: GND : Nối đất V+ : 3.3~5V DC D0: Dữ liệu đầu ra D1: Dữ liệu đầu ra D2: Dữ liệu đầu ra D3: Dữ liệu đầu ra VT: Đầu ra Hướng dẫn học lệnh: Bước 1: Nhấn 8 lần liên tiếp vào nút bấm trên module, led sẽ nháy 8 lần báo xóa lệnh thành công. Bước 2: Có 3 chế độ học lệnh. + Nhấn 1 lần để vào chế độ học lệnh tương tự như một nút bấm nhấn nhả: Kích không nhớ trạng thái, nhấn nút ở bộ phát thì ở bộ thu sẽ xuất mức 1 ra chân tương ứng, không nhấn nữa sẽ trở về mức 0. + Nhấn 2 lần liên tiếp để vào chế độ học lệnh tương tự như một công tắc bật tắt: Kích đảo trạng thái, nhấn nút ở bộ phát thì ở bộ thu sẽ xuất mức 1 ra chân tương ứng, nhấn thêm 1 lần nữa thì sẽ xuất mức 0. + Nhấn 3 lần liên tiếp để vào chế độ học lệnh tương tự như nút bấm điều khiển quạt điện: Khi nhấn nút (1) ở bộ phát thì ở bộ thu sẽ xuất mức 1 ra chân (1), khi ấn nút (2) ở bộ phát thì tại chân (1) sẽ xuất mức 0, và chân (2) sẽ xuất mức 1. Tức là chỉ có 1 trong 4 chân được kích lên mức 1, các chân còn lại ở mức 0. Bước 3: Hướng điều khiển về phía module và bấm 1 nút bất kì trên điều khiển
