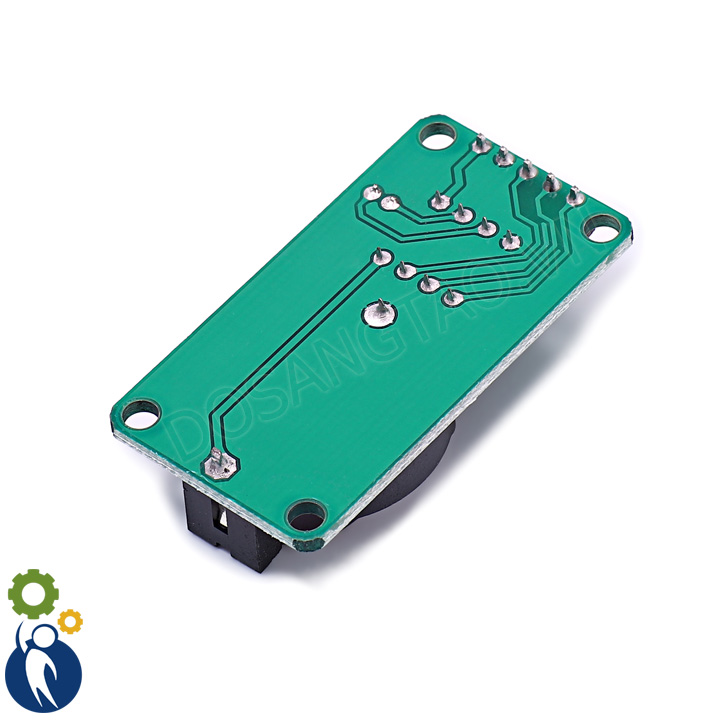

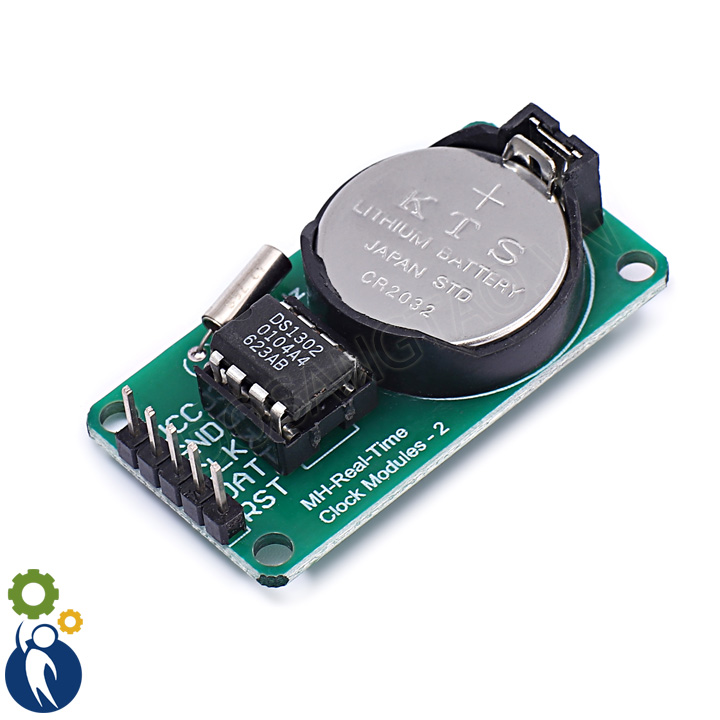

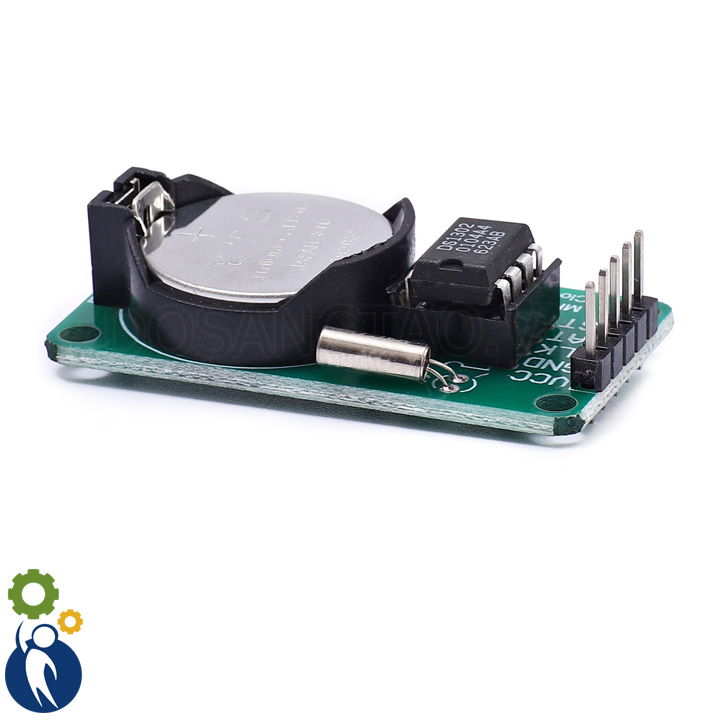

Module Thời Gian Thực DS1302

* MÔ TẢ CHUNG:

-Module Thời Gian Thực DS1302 được sử dụng làmđồng hồ các loại hiện thị bằng led 7Segs, lcd, hiện thị lên màn hình máy tính...

-Module Thời Gian Thực DS1302 sử dụng IC DS1302 chip đồng hồ, gồm có thời gian thực đồng hồ / lịch và 31 byte của RAM tĩnh, giao tiếp thông qua một giao diện nối tiếp đơn giản cho vi điều khiển.

-Real-time mạch đồng hồ / lịch cung cấp giây, phút, giờ, ngày, tuần, tháng, năm và các thông tin, số ngày mỗi tháng và bước nhảy ngày năm có thể được tự động điều chỉnh. Hoạt động đồng hồ có thể thiết lập 24 hoặc 12 giờ định dạng AM / PM. Có thể sử dụng các loại chip thông dụng để nhận và xử lý dữ liệu như 8051, AVR, PIC, Ardunio.

* THÔNG SỐ KĨ THUẬT:

-PCB là một bảng điều khiển duy nhất, kích thước: 44mm * 23mm * 1.6mm

-Với 4 lỗ định vị, đường kính 3,1mm

- Kích thước: 47mm x 17mm x 6mm (L x W x H)

- Chip chính: DS1302 IC thời gian thực

- Điện áp làm việc: DC 3.3~ 5V

- Phạm vi nhiệt độ chịu đựng được(độ C): 0 ~ 70

- Chếđộ I/O nối tiếp

- Phương thức mối dây (lấy chương trình được cungcấp làm ví dụ, bạn có thể kết nối bất kỳ cổng IO nào, sửa đổi định nghĩa cổng trong chương trình)

VCC -> + 5V / 3.3V

GND -> GND

CLK -> P02

DAT -> P01

RST -> P00

*LƯUÝ:

-Không đảo ngược kết nối giữa VCC và GND để tránh làm cháy chip

- Điện trở kéo lên cần được kết nối với cổng P0 của vi điều khiển 2.51. Nếu vi điều khiển của bạn không được kết nối với điện trở kéo lên, bạn có thể kết nối cáp dữ liệu với các cổng khác
