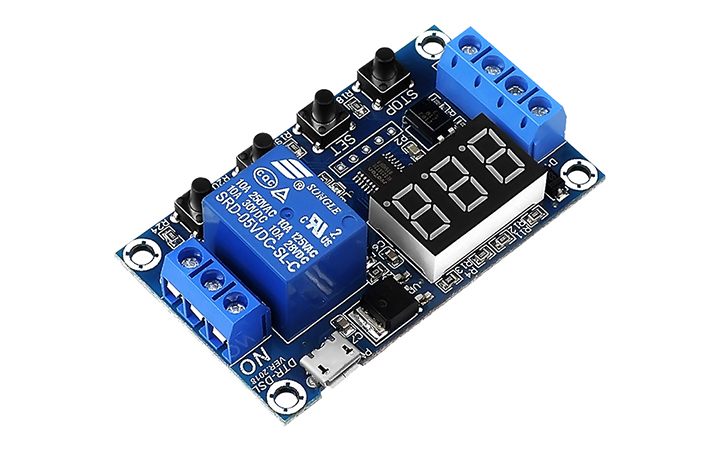

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển Relay 5v V2

Module tạo trễ ứng dụng cho các mạch cần tạo thời gian trễ đóng ngắt thiết bị theo chu kì. Module tiện lợi, dễ dàng sử dụng, nhiều chức năng. Giao diện dễ hiểu,đẹp mắt. Chức năng chống cháy, chập mạch. Thời gian chờ 5 phút, sau 5 phút không thao tác module tự tắt. Các thiết lập sẽ tự động lưu khi ngắt nguồn.

MODULE Tạo Trễ - Chuyển Mạch Điều Khiển Relay 5V V2

Thông Số Kĩ Thuật:

• Điện áp đầu vào 0V-30V, hỗ trợ micro USB 5V

• Tín hiệu đầu vào 0-24V

• Hỗ trợ đầu ra 220V-5A

• Cường độ dòng điện: 20-50 mA

• Điều chỉnh dài thời gian 1 giây – 999 giây

• Số lần làm việc: 10 triệu lần

• Nhiệt độ làm việc -40 đến 85 độ C

• Kích thước 2cm x 3.8cm x 1.7 cm

MODULE Tạo Trễ

Hướng Dẫn Sử Dụng

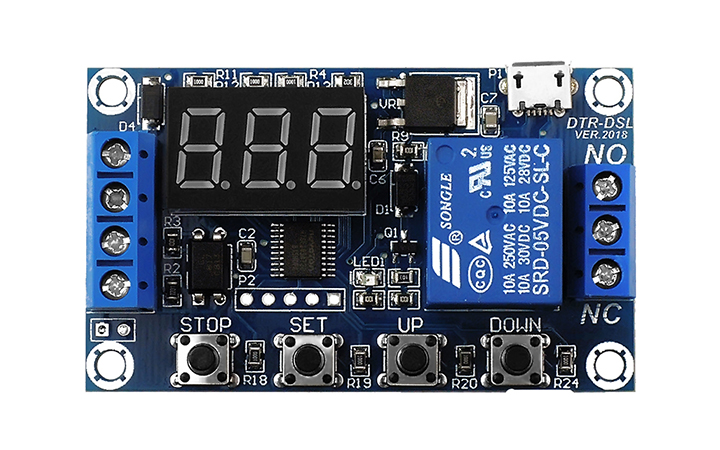

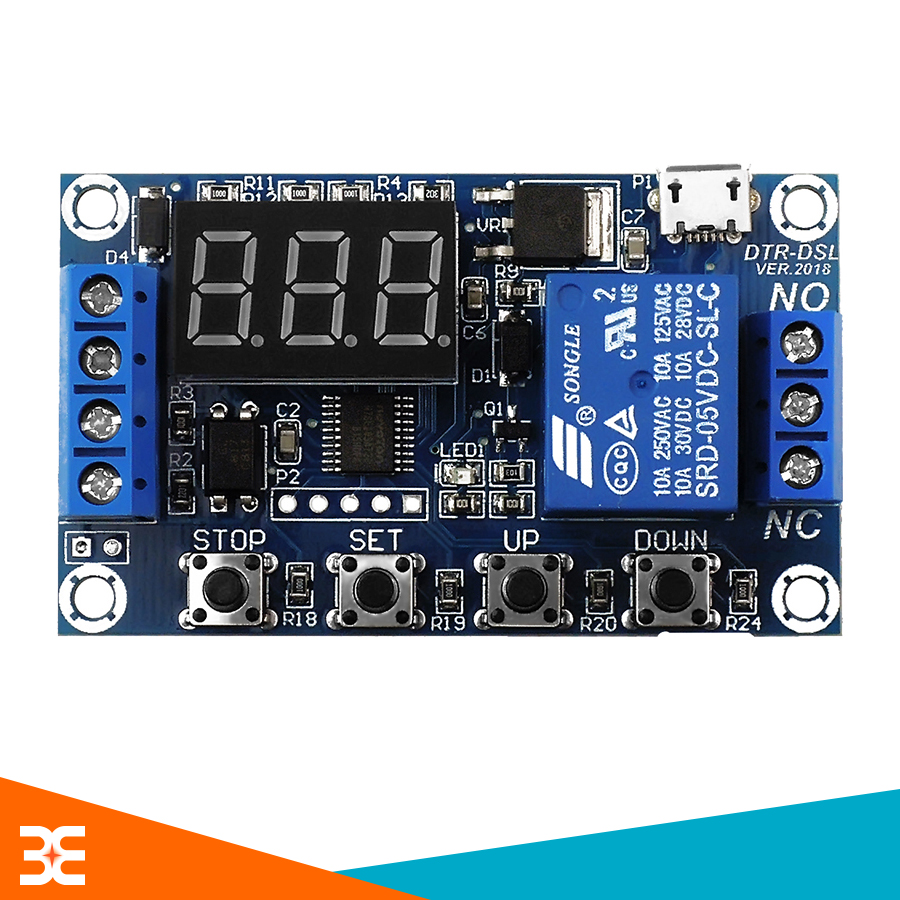

Sơ Đồ MODULE Tạo Trễ

Các chế độ của module:

• P1: Cấp tín hiệu đầu vào, relay bật trong khoảng “OP” thời gian, sau đó ngắt kết nối, trong khoảng “OP” thời gian

• P1.1 Tín hiệu được kích hoạt lại, không hợp lệ

• P1.2 Tín hiệu được kích hoạt lại, đồng hồ reset

• P1.3 Tín hiệu được kích hoạt lại, relay off, đồng hồ ngừng đếm thời gian

• P2 Cấp tín hiệu đầu vào, relay bật ở “CL” time, relay ngắt ở “OP” time, tuần hoàn như vậy

• P3.1 Cấp tín hiệu đầu vào relay sẽ bật ngắt theo tín hiệu. Sau khi ngắt kết nối tín hiệu, relay trễ thêm “OP” time, relay ngắt ở “CL” time. Chu trình bật ngắt sau khi ngắt kết nối tín hiệu có thể điều chỉnh với “LOP” lần

• P3.2 Chức năng không cấp tín hiệu, relay bật ở “OP” time, đóng ở “CL” time, chu kì “LOP” lần

• P4 Chức năng giữ tín hiệu, nếu tín hiệu ở dạng thấp, relay vẫn còn bật, đồng hồ được reset. Nếu ngắt tín hiệu, relay bật thêm “OP” time rồi ngắt

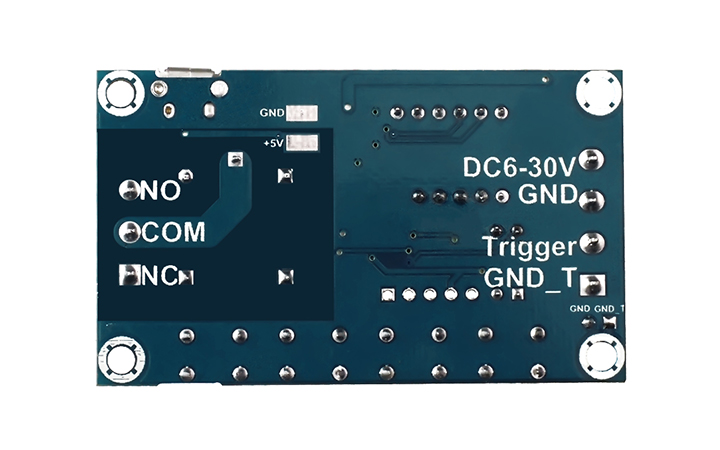

Mặt Dưới MODULE Tạo Trễ

Thiết lập thời gian:

Ta có thể thiết lập các khoảng thời gian từ 0,1 giây đến 999 phút

Nút STOP là nút lựa chọn bit cho 3 chữ số XXX

• XXX thời gian từ 1 giây đến 999 giây

• X thời gian từ 0.1 giây đến 99.9 giây

• X.X thời gian từ 1 phút đến 999 phút

Tùy chọn chế độ

• Giữ phím SET 2 giây, để lựa chọn chế độ P1.1, P1.2, P1.3, P2, P3.1, P3.2, P4.

• Nhấn nút SET thêm 1 lần để thiết lập cho các thông số OP, CL, LOP

• Sử dụng nút UP và DOWN

• Sau khi chỉnh xong giữ SET 2s để thực hiện các thiết lập

• Chế độ ngủ:

1. C-P chế độ ngủ: năm phút mà không có bất kỳ hoạt động, màn hình kỹ thuật tự động sẽ tắt, chương trình vẫn hoạt động bình thường
2. O-d chế độ bình thường,màn hình sáng bình thường, bấm STOP button cho hai giây sau khi phát hành, để chuyển đổi C-P và O-d nhà nước, trong đó trạng thái hiện tại của nhấp nháy nhấp nháy và sau đó quay trở lại màn hình chính

Giữ STOP 2 giây để chuyển đổi C-P và O-d, sau đó, trạng thái hiện tại nhấp nháy rồi quay trở lại màn hình chính.

Hướng dẫn sử dụng:

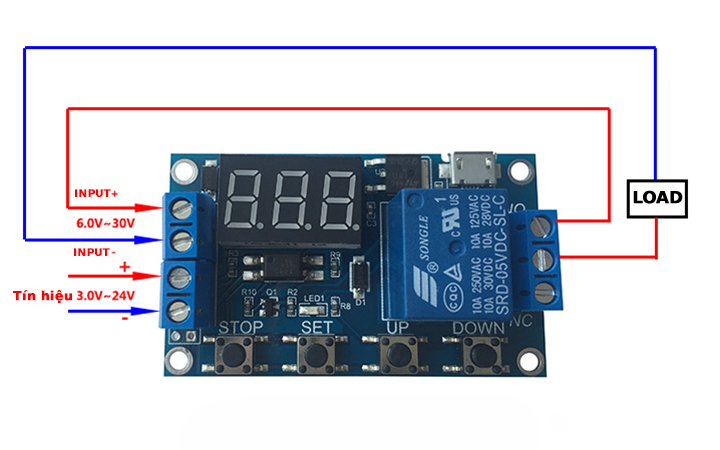

• Các nút chức năng và đường tín hiệu kích

  • STOP: phím này được sử dụng khi bạn muốn dừng hoạt động của mạch ngay lập tức hoặc muốn mạch tiếp tục hoạt động sau khi nhấn dừng – khi nhấn phím này màn hình led sẽ hiển thị tình trạng hoạt động của mạch (ON hoặc OFF) để bạn có thể dễ dàng giám sát.

  • SET: phím này có chức năng cài đặt chế độ hoạt động của mạch (nhấn giữ trong 3 giây) hoặc xem chế độ đang hoạt động của mạch (nhấn vào nút 1 lần)

  • UP: phím này được sử dụng để tăng giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.

  • DOWN: phím này được sử dụng để giảm giá trị thời gian hoặc chuyển chế độ hoạt động trong khi cài đặt.

Bạn có thể cài đặt các chức năng thời gian mở (OP), thời gian tắt (CL) và chu kì tắt mở (LOP) một cách độc lập, thông số sẽ được lưu lại sau khi kết thúc cài đặt và thông số này sẽ không bị ảnh hưởng khi mất điện.

• Các chế độ của module

  • P1.1: tín hiệu kích chỉ hoạt động sau khi kết thúc chu kì đếm, và với chế độ này chỉ có 1 chu kì đếm OP.

  • P1.2: khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ trở về 0 và tiếp tục đếm đến thời gian đã cài đặt – chế độ này chỉ có 1 chu kì đếm OP.

  • P1.3: khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này chỉ có 1 chu kì đếm OP.

  • P-2: khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ tiếp tục đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ kết thúc chu kì, và ở chế độ này tín hiệu kích thực hiện trong khi đang đếm sẽ không có tác dụng – chế độ này chỉ có 1 chu kì đếm OP và 1 chu kì đếm CL

  • P3.1: khi thực hiện tín hiệu kích, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì thời gian đếm sẽ dừng và trở về 0, để mạch tiếp tục thực hiện ta kích tín hiệu thêm lần nữa – chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.

  • P3.2: ở chế độ này không thể sử dụng tín hiệu kích, mạch chỉ đếm khi được cấp nguồn. Sau khi cấp nguồn, đầu tiên mạch sẽ đếm ở chế độ mở (OP), sau khi đếm đến thời gian mở cài đặt mạch sẽ tiếp tục đếm ở chế độ ngắt (CL), sau khi đếm đến thời gian ngắt cài đặt mạch sẽ kết thúc chu kì và lặp lại chu kì đếm đến khi thực hiện hết chu kì cài đặt hoặc sẽ lặp lại chu kì mãi mãi nếu được thiết lập vòng lặp vô hạn– chế độ này có thể cài đặt chu kì đếm OP và CL từ 1 – 999 lần hoặc thiết lập vòng lặp vĩnh viễn.

  • P-4: ở chế độ này mạch chỉ đếm 1 chu kì mở OP, và mạch chỉ bắt đầu đếm khi tín hiệu được kích và không giữ, trường hợp tín hiệu kích được giữ liên tục ở mức cao mạch sẽ hoạt động ở chế độ mở nhưng bộ đếm sẽ không hoạt động, khi tín hiệu kích được thả mạch sẽ bắt đầu đếm đến thời gian mở (OP) đã cài đặt và kết thúc chu kì, và ở chế độ này khi thực hiện tín hiệu kích ở bất kì thời gian nào trong chu kì đếm thì bộ đếm sẽ được đặt về 0 và giữ nguyên giá trị đếm là 0 nếu tín hiệu kích được giữ.
