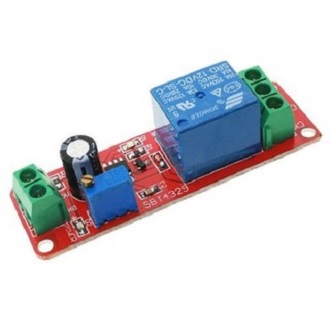

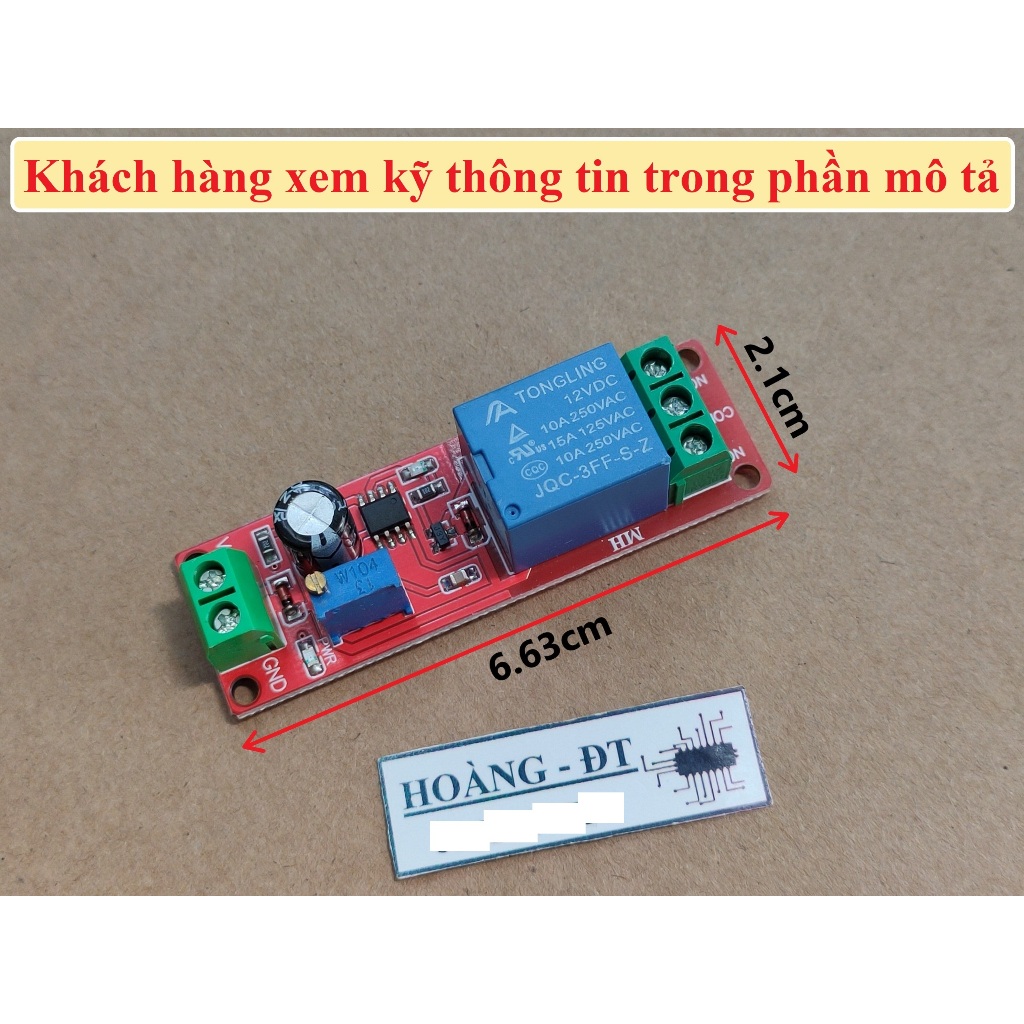

Module tạo trễ 5V 12V

Module tạo trễ dùng IC NE555. + Nguyên lý làm việc: Cấp nguồn cho Module, sau một khoảng thời gian t (t điều chỉnh bằng biến trở trên module, giới hạn 0 giây đến 10 giây) => tiếp điểm relay chuyển từ COM-NC (COM thông NC) sang COM-NO (COM thông NO). + Thông số kỹ thuât: - Điện áp làm việc: 5VDC hoặc 12VDC (tuỳ chọn). - Thời gian trễ: 0 đến 10 giây (có thể điều chỉnh bằng biến trở). - Ngõ ra là tiếp điểm relay, có 3 chân: COM (chân chung), NC (chân thường đóng), NO (chân thường mở). ** Lưu ý Khách hàng: - Không đấu sai chân và đấu quá áp nguồn. - Nguồn đầu vào và đầu ra của module hoàn toàn độc lập nhau. - Module không có nút bấm reset, muốn module hoạt động lại từ đầu cần ngắt nguồn rồi cấp lại. - Thời gian trễ từ 0 đến 10 giây (điều chỉnh bằng biến trở). Module không có led hiển thị nên KH phải tự canh và ước lượng thời gian khi chỉnh biến trở. - Có thể tăng thời gian trễ bằng cách thay (tăng giá trị) biến trở (xanh- 100K) hoặc tụ điện (đen- 100uF) trong mạch. Theo công thức T= 1.1RC (lưu ý, khi sử dụng công thức nên quy đổi giá trị trở ra R- Ohm, giá trị tụ ra F) => để kết quả ra trực tiếp với đơn vị là giây. #Module #moduletạotrễ #moduletimer #moduletạotrễIC555 #ICNE555
