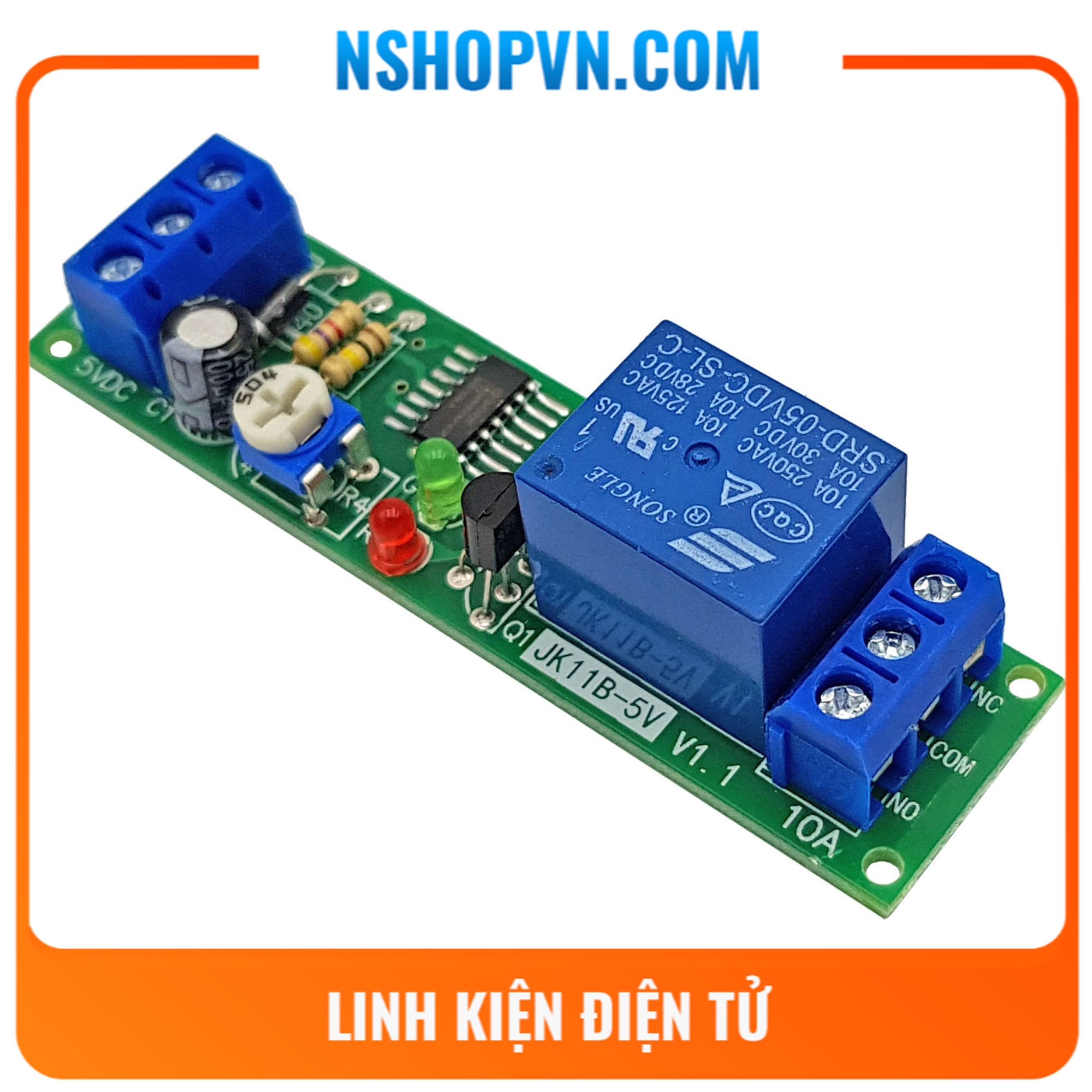

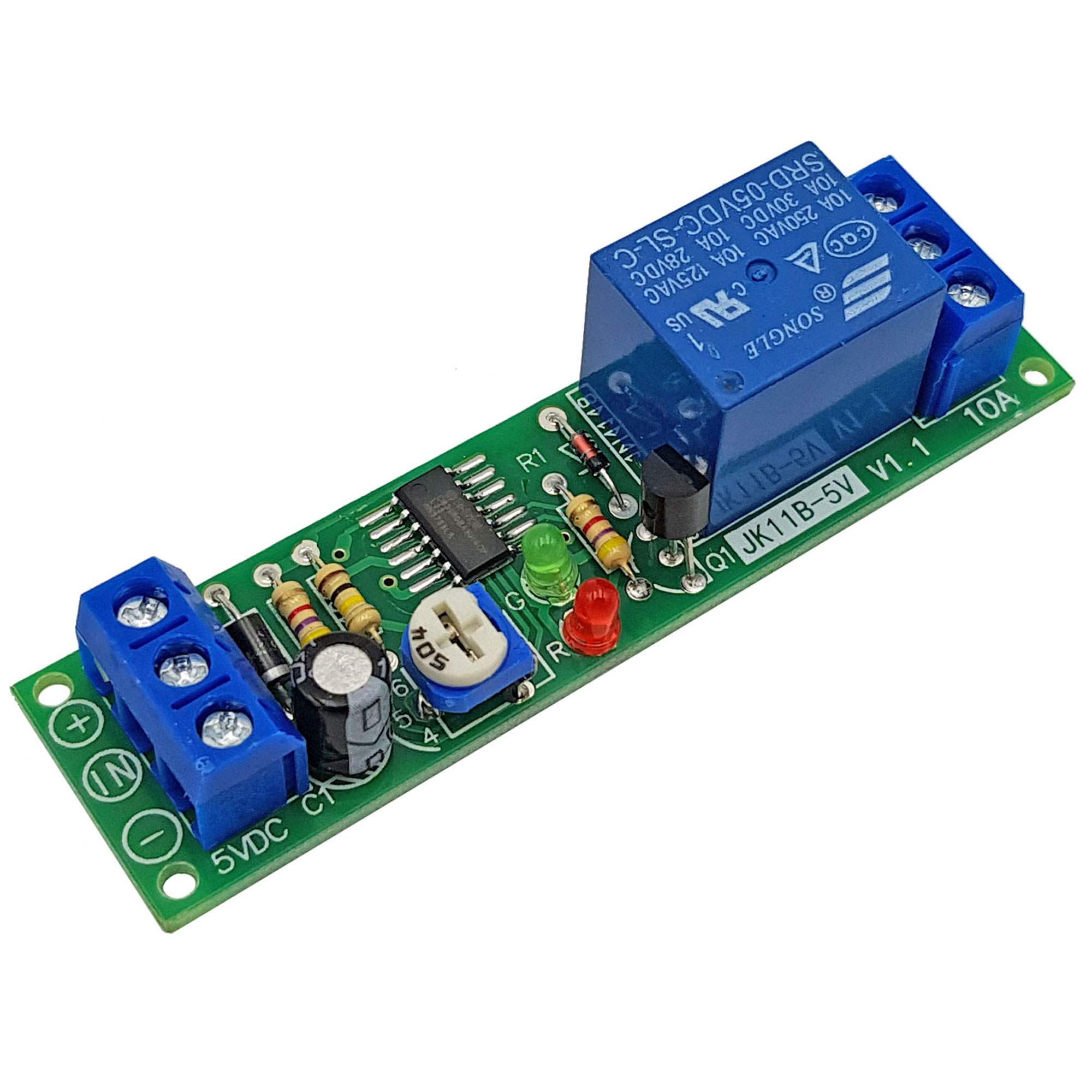

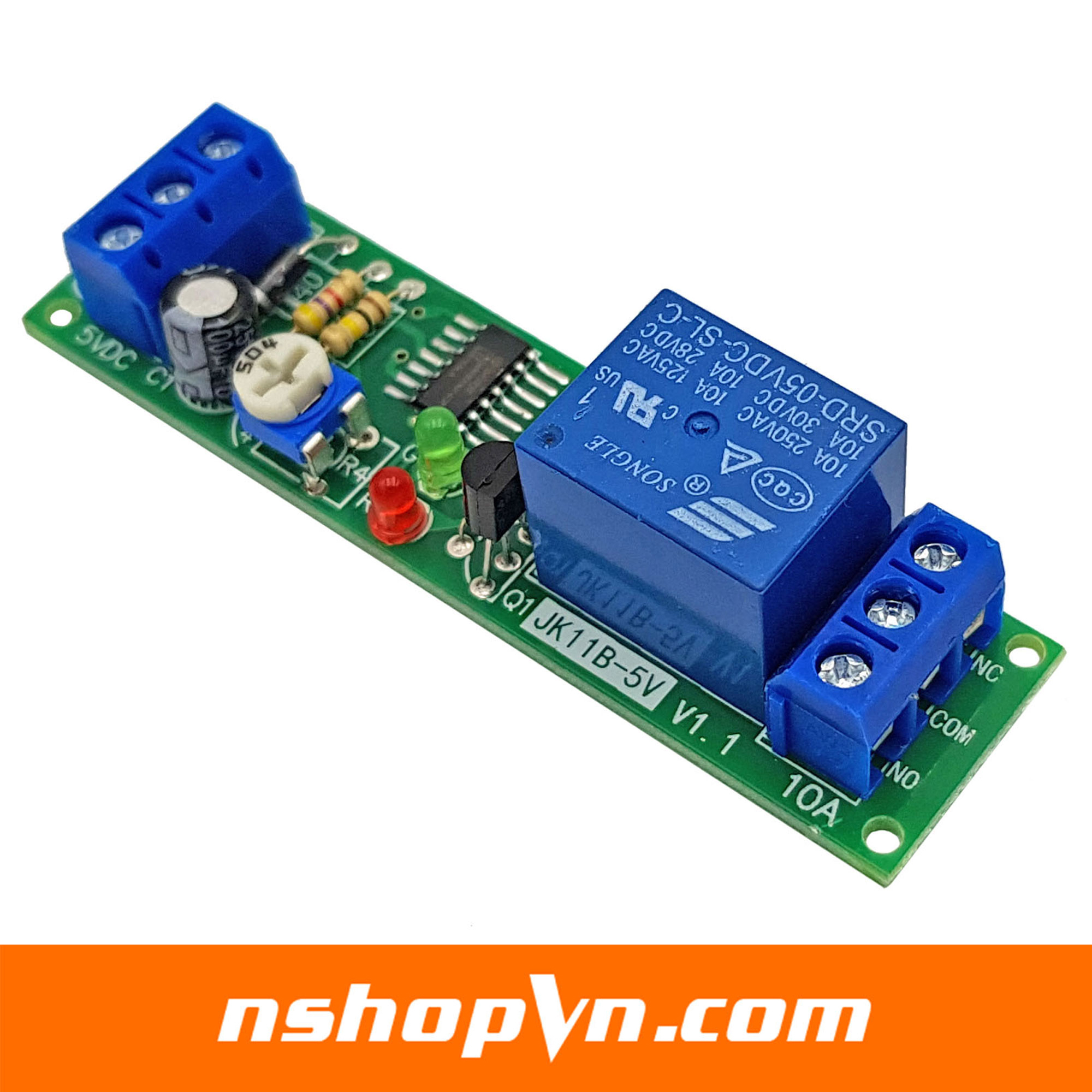

Module tạo trễ 0-10000s JK11B 5VDC / 12VDC

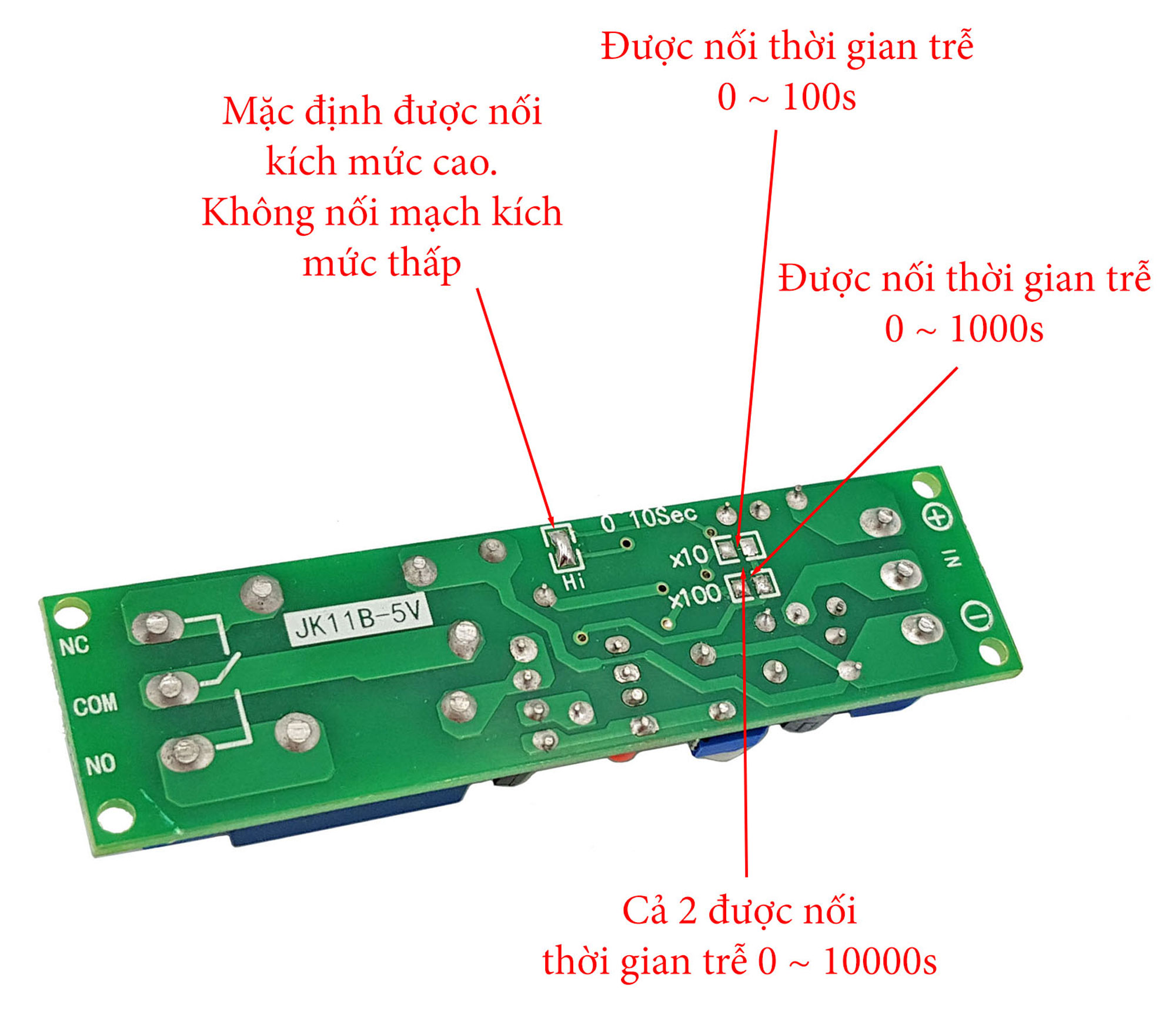

Module tạo trễ 0-10000s JK11B (5VDC và 12VDC) là module tạo thời gian trễ với ngõ ra là tiếp điểm relay, thời gian trễ mặc định là 0 ~ 10s, có thể tăng thời gian trễ của mạch lên đến 10000s, điều chỉnh thời gian bằng biến trở. Mạch có thể chọn mức tín hiệu kích: mức cao hoặc mức thấp, giúp phù hợp với nhu cầu của mỗi người. Nguyên lý hoạt động của mạch: Sau khi có tín hiệu kích relay đóng ngay lập tức, sau thời gian trễ relay ngắt và chờ tín hiệu kích tiếp theo. Trong thời gian trễ nếu có tín hiệu kích tiếp sẽ không có tác dụng. Khi giữ tín hiệu kích relay vẫn sẽ tự ngắt sau khi hết thời gian trễ.

Thông số kỹ thuật của Module tạo trễ 0-10000s JK11B

• Dòng tải tối đa:
  • 10A – 250VAC
  • 10A – 30VDC
• Dòng điện làm việc: 0.05A
• Thời gian trễ: 0 ~ 10000s, mặc định 0 ~ 10s
• Tín hiệu kích: mức cao / mức thấp
• Kích thước: 75 x 20 x 17mm
• Trọng lượng: 20g
• Điện áp làm việc:
  • Mã sản phẩm921H: 5VDC
  • Mã sản phẩm83K8: 12VDC

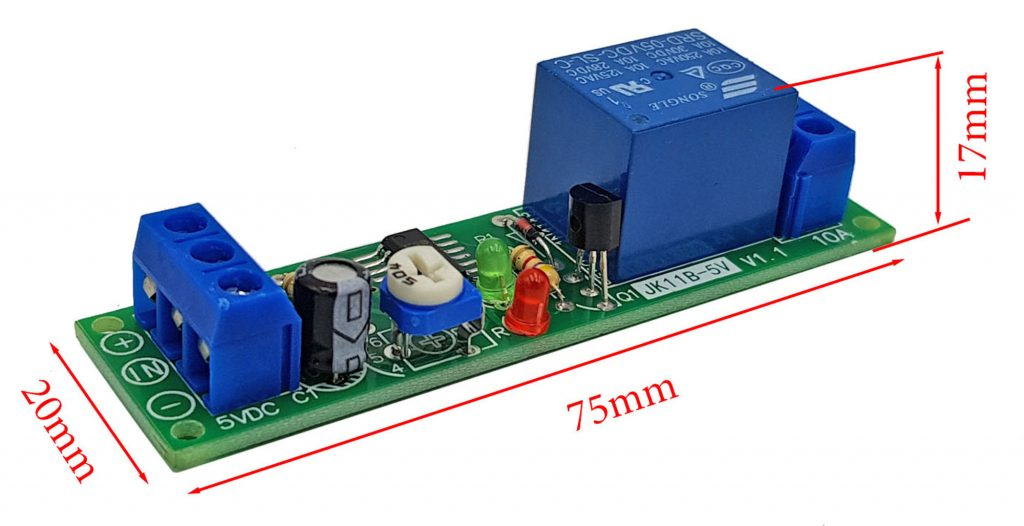

Kích thước của Module tạo trễ 0-10000s JK11B

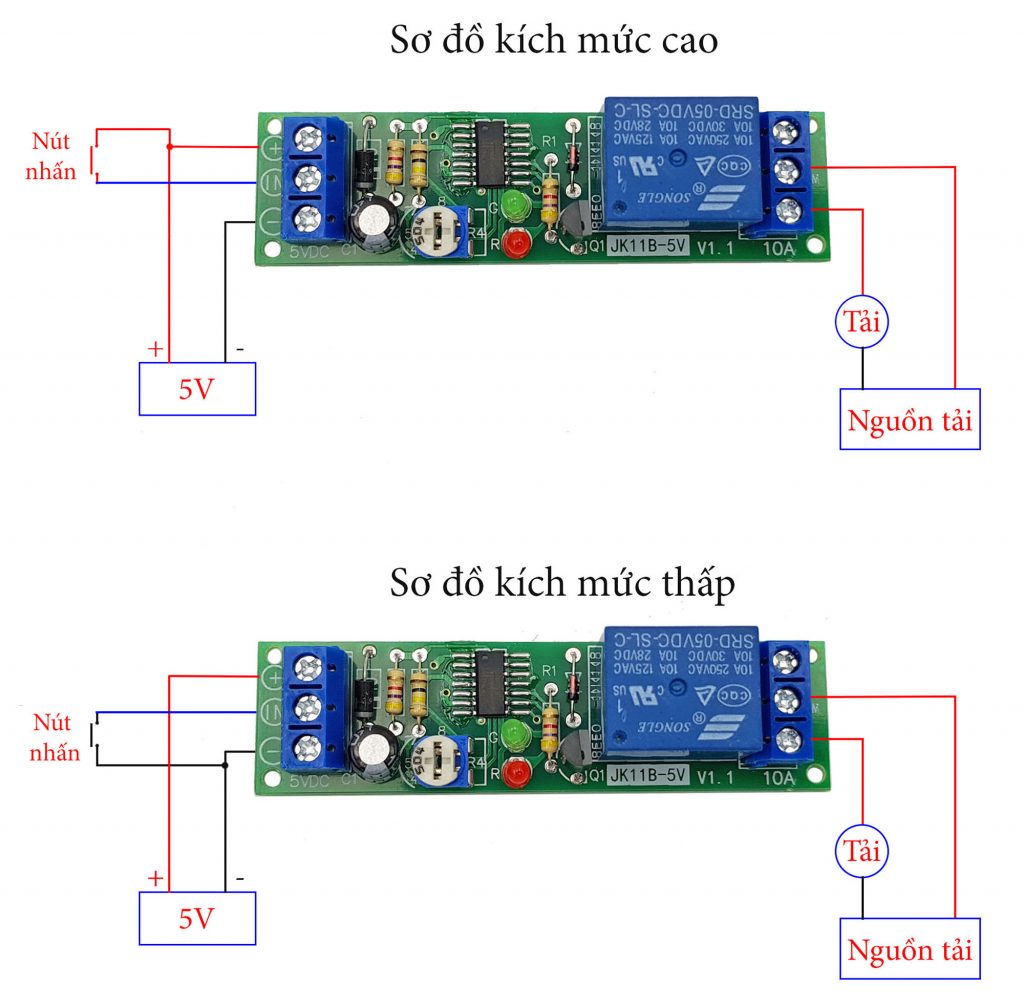

Sơ đồ kết nối tham khảo

Có thể thay nút nhấn bằng cảm biến.
