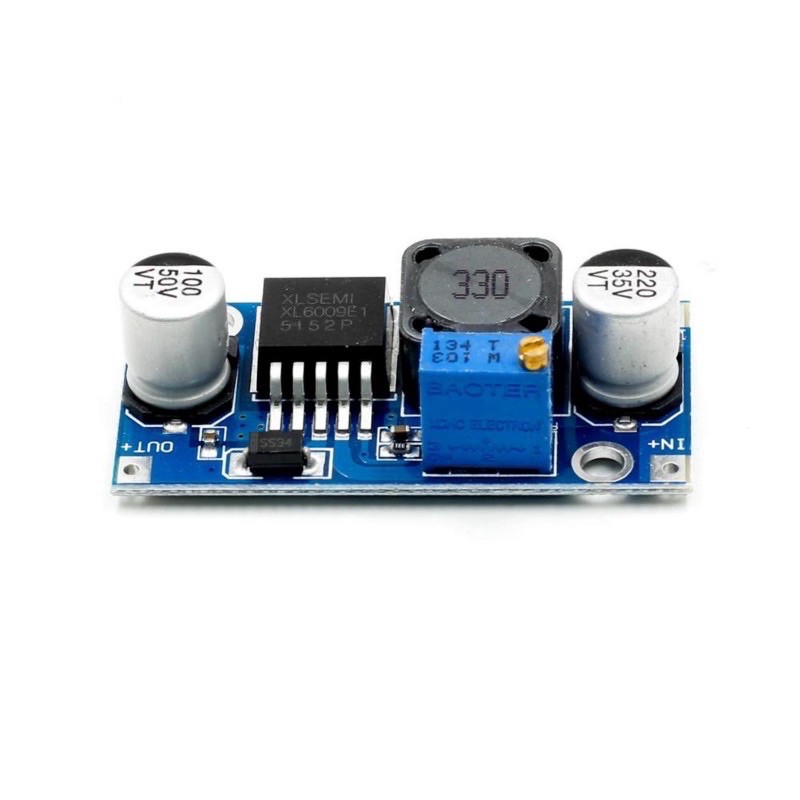

Module tăng áp XL6009 DC-DC Lm2577

Mô Đun Tăng Áp Xl6009 Dc-Dc Lm2577 Mô-đun hiệu suất cao với dòng chuyển mạch 4A. Mô-đun sử dụng thế hệ thứ hai của công nghệ chuyển đổi tần số cao XL6009E1 làm chip lõi, hiệu năng vượt xa thế hệ công nghệ đầu tiên LM2577. Mô-đun tăng cường XL6009 Chi phí thấp hơn, hiệu suất tuyệt vời hơn, mô-đun LM2577 sắp bị loại bỏ. Điện áp đầu vào siêu rộng 3v ~ 32v, dải điện áp hoạt động tốt nhất là 5 ~ 32v; Điện áp đầu ra siêu rộng 5v ~ 35v; Tích hợp ống chuyển đổi MOSFE hiệu quả cao 4A, giúp hiệu suất lên tới 94%; (LM2577 hiện tại chỉ có 3) Tần số chuyển mạch cực cao 400KHz, có thể được sử dụng trong tụ lọc công suất nhỏ có thể đạt được kết quả rất tốt, gợn nhỏ hơn, kích thước nhỏ hơn. (Tần số LM2577 chỉ 50KHz) Chi tiết sản phẩm: Chi tiết sản phẩm mô hình XL 6009 nâng cấp Thuộc tính mô-đun không cách ly (tăng) Chế độ chỉnh lưu đồng bộ Phạm vi đầu vào 3v ~ 32v Phạm vi đầu ra 5v ~ 35v Dòng điện đầu vào 4A (tối đa), 18mA không tải (đầu vào 5V, đầu ra 8V, không tải dưới 18mA. Điện áp càng cao, dòng không tải càng lớn. Hiệu suất chuyển đổi <94% (chênh lệch áp suất càng lớn, hiệu suất càng thấp) Chuyển đổi tần số 400KHz Đầu ra 50mV (điện áp càng cao, dòng điện càng lớn, độ gợn càng lớn) Tỷ lệ điều chỉnh tải ± 0,5% Tỷ lệ điều chỉnh điện áp ± 0,5% Nhiệt độ làm việc -40oC ~ + 85oC Kích thước tổng thể 43mm * 21mm * 14mm (dài * rộng * cao) IN + đầu vào tích cực IN- đầu vào âm Đầu ra dương + Đầu ra âm! Kiểm tra mẫu so sánh tham khảo: Đầu vào 5V đầu ra 12V 0.8A 9.6W Đầu vào 7.4V đầu ra 12V 1.5A 18W Đầu vào 12V đầu ra 15V 2A 30W Đầu vào 12V đầu ra 16V 2A 32W Đầu vào 12V đầu ra 18V 1.6A 28.8W Đầu vào 12V đầu ra 19V 1.5A 28.5W Đầu vào 12V đầu ra 24V 1 A 24W Đầu vào 3V đầu ra 12V 0,4A 4,8W Vin: điện áp đầu vào Iin: dòng điện đầu vào Vout: điện áp đầu ra Iout: dòng điện đầu ra Chẳng hạn như: Đầu vào 5V, 1A, Đầu ra 10V, 0.45A, hiệu suất 90% 5 * 1 * 90% = 10 * 0,45A #XL6009 #DC-DC #Booster module #Power supply module #output is adjustable #Super #LM2577 #step-up module
