Module tăng áp 3,7v DC lên 5v, 8v, 9v, 12v

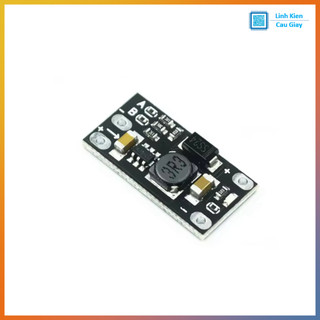

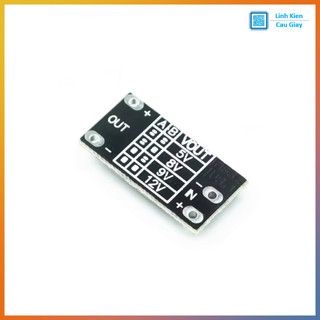

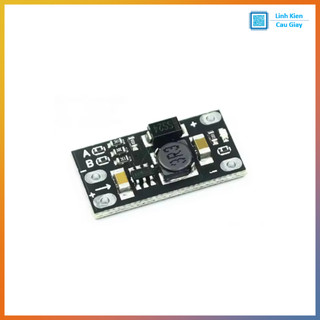

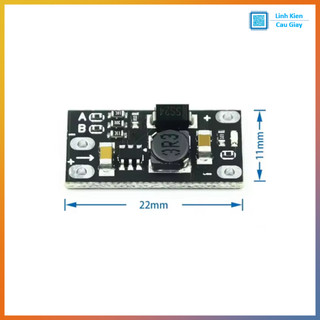

Module tăng áp mini đa mức 3.7V → 5V/8V/9V/12V 1.5A có đèn báo Mô tả sản phẩm Module tăng áp mini 3.7V lên 5V/8V/9V/12V có đèn báo LED, dòng tối đa tới 1.5A (tùy mức áp ra & nguồn vào). Bo mạch nhỏ gọn, chọn điện áp nhanh bằng pad hàn A/B (thường), phù hợp DIY dùng pin Li-ion 18650 để cấp nguồn cho Arduino/ESP, router mini, cảm biến, thiết bị 9V/12V tải nhẹ. Đây là mạch DC-DC Boost (nâng áp) dạng mini, chuyên dùng với pin Li-ion 3.7V (1 cell) để tạo ra nhiều mức điện áp đầu ra: 5V / 8V / 9V / 12V. Trên board thường có pad hàn lựa chọn mức áp (A/B hoặc các ô tick), giúp bạn set nhanh đúng điện áp trước khi cấp cho tải. Có LED báo hoạt động, dễ kiểm tra khi lắp vào dự án. Ứng dụng Nguồn 5V cho mạch điều khiển, Arduino/ESP (cấp vào chân 5V tùy board) Nguồn 9V/12V tải nhẹ cho mạch DIY, cảm biến, module phát/thu, thiết bị nhỏ Chế nguồn di động từ pin 18650: cấp cho LED, quạt nhỏ, router mini (tùy dòng) Dự án STEM/robot: tạo nhiều mức áp từ một pin duy nhất Sơ đồ chân IN+ : Dương nguồn vào (pin 3.7V) IN- : Âm nguồn vào (GND) OUT+ : Dương đầu ra (5V/8V/9V/12V theo cấu hình) OUT- : Âm đầu ra (GND) Lưu ý: IN- và OUT- chung mass. Chọn điện áp ra Thường có bảng lựa chọn ngay trên PCB (5V/8V/9V/12V) và pad A/B (hoặc các ô chọn). Bạn cần hàn “jumper” (chấm thiếc) đúng pad theo mức điện áp mong muốn. Thông số kĩ thuật Loại: DC-DC Boost (Step Up) đa mức áp Điện áp vào: 3.7V (pin Li-ion 1 cell; thực tế ~3.0–4.2V) Điện áp ra: 5V / 8V / 9V / 12V (chọn bằng pad hàn) Dòng tối đa: đến 1.5A (phụ thuộc mức áp ra, nguồn pin, nhiệt độ; tải liên tục nên dùng thấp hơn để bền) Có LED báo nguồn/hoạt động Gợi ý kỹ thuật quan trọng (để giảm hoàn/đổi) Ra 12V thì dòng ra thực tế thường thấp hơn ra 5V. Pin yếu hoặc dây cấp mảnh sẽ dễ sụt áp. Hướng dẫn sử dụng Bước 1: Hàn chọn mức điện áp ra theo ký hiệu trên PCB (5V/8V/9V/12V) Bước 2: Cấp nguồn pin vào IN+ / IN- (đúng cực) Bước 3: Dùng đồng hồ đo xác nhận OUT đúng điện áp trước khi gắn tải Bước 4: Nối tải vào OUT+ / OUT- Bước 5: Nếu chạy tải cao, test nhiệt 2–5 phút; nóng nhiều thì giảm tải/tăng thông thoáng Lưu ý an toàn Không đấu ngược cực, không để chập OUT Không dùng cho tải “ngốn dòng” kiểu sạc nhanh điện thoại, motor lớn… nếu không có thông số chắc chắn Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #module_tăngáp #mạchboost #dcdc_stepup #nângáp3_7vlên5v #nângáp3_7vlên12v #boost5v8v9v12v #nguồnpin18650 #linhkiệnđiệntử #diyđiệntử #arduino #esp32 #mụctạonguồn #mạchnguồndiy #phụkiệnmaker #moduleđiệnáp
