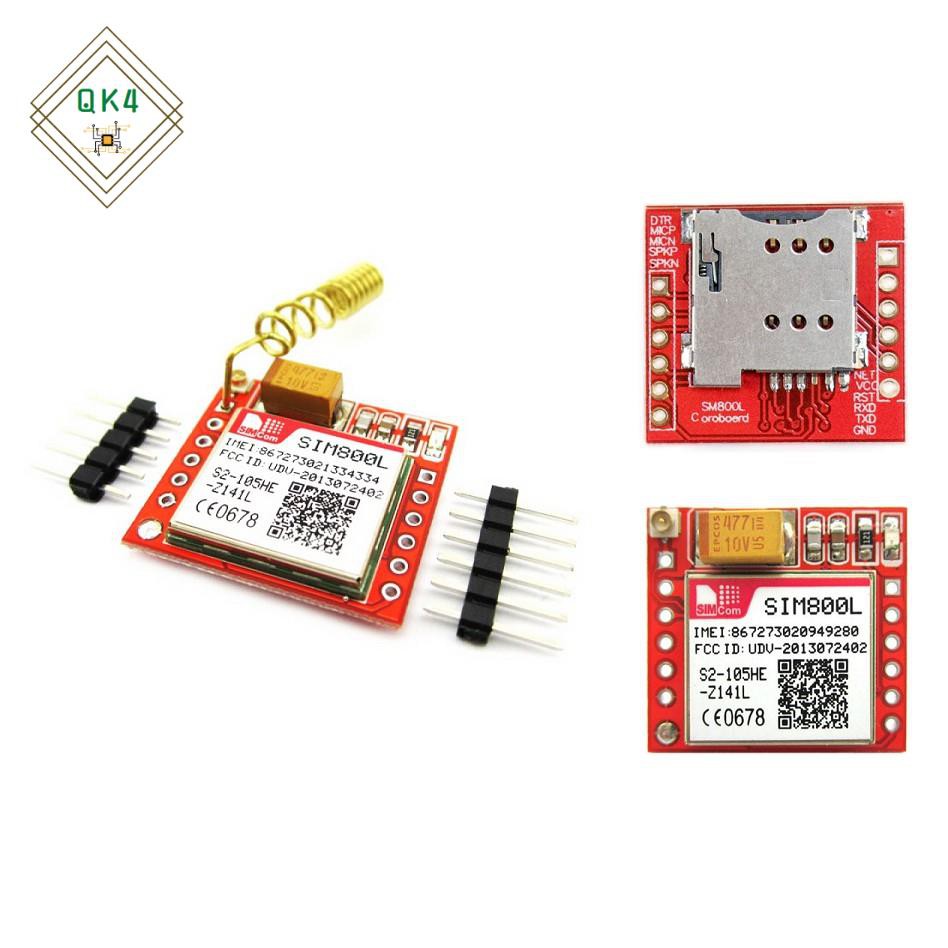

Module SIM800L Mini GPRS GSM

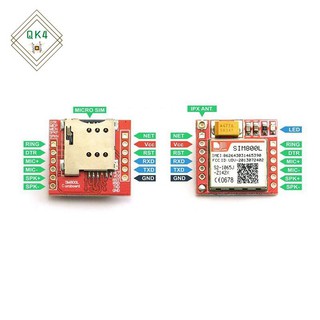

Chi tiết sản phẩm Module GSM GPRS sim800L có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM (25mm x 22mm). Điều khiển module sử dụng bộ tập lệnh AT dễ dàng, chân kết nối dùng rào đực thông dụng (male header) chuẩn 100mil. THÔNG SỐ KỸ THUẬT Nguồn cấp: 3.7 – 4.2VDC, có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Nhưng khuyên các bạn nên dùng nguồn có dòng đủ 1A để đảm bảo mạch hoạt động ổn định. Khe cắm SIM: MICROSIM Dòng khi ở chế độ chờ: 10mA Dòng khi hoạt động: 100mA đến 1A. Hỗ trợ 4 băng tần phổ biến. Kích thước: 25mm x 22mm SƠ ĐỒ CHÂN Module GSM GPRS Sim800L Module GSM GPRS Sim800L VCC: Nguồn vào 3.7 – 4.2V. TXD: Chân truyền Uart TX. RXD: Chân nhận Uart RX. DTR : Chân UART DTR, thường không xài. SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh. MICP, MICN: ngõ vao âm thanh, phải gắn thêm Micro để thu âm thanh. Reset: Chân khởi động lại Sim800L (thường không xài). RING : báo có cuộc gọi đến GND: Chân Mass, cấp 0V. #module #môđun #cambien #modulechuyendoi #dimmer #modlulerelay #modulecambien #modulebaove #moduledongco #moduledieukhiendongco #motor #maybom #modulegsm #modulegprs #modulegps #3g #ModuleSIM800LMiniGPRSGSM #modulesim800l
