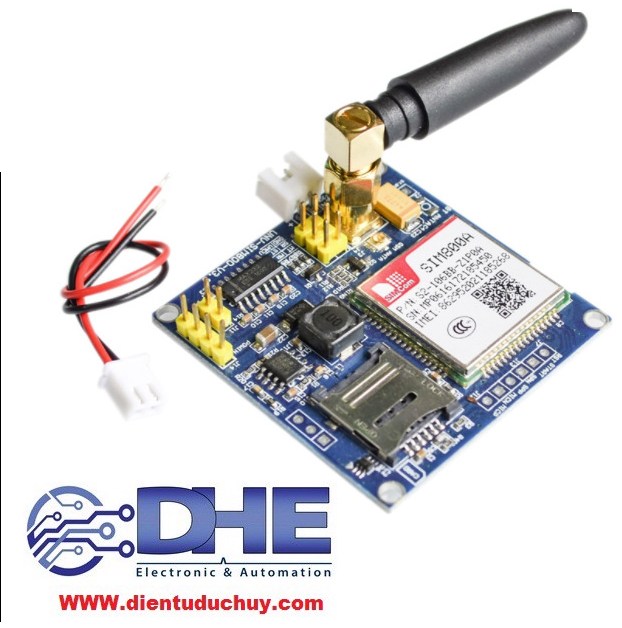

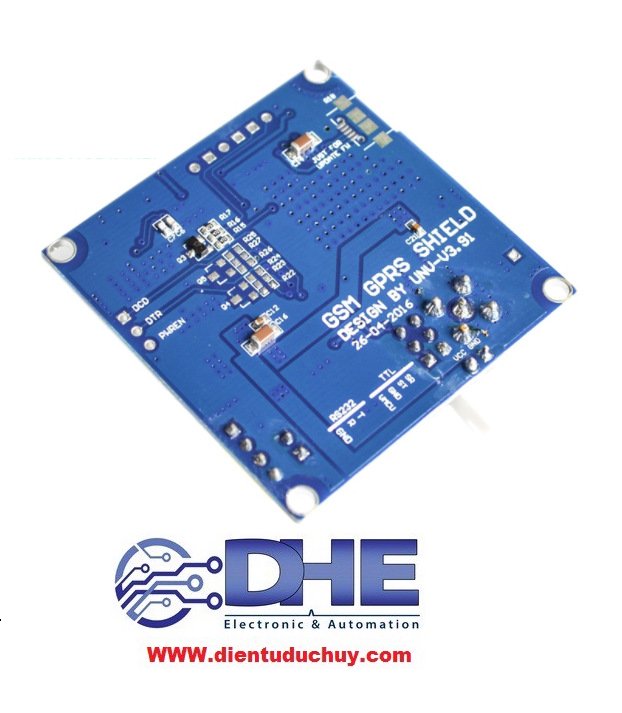

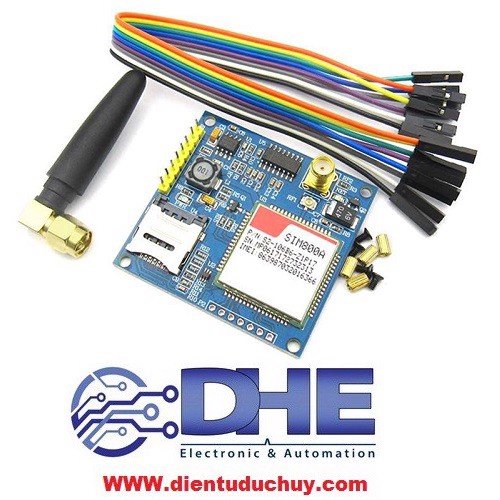

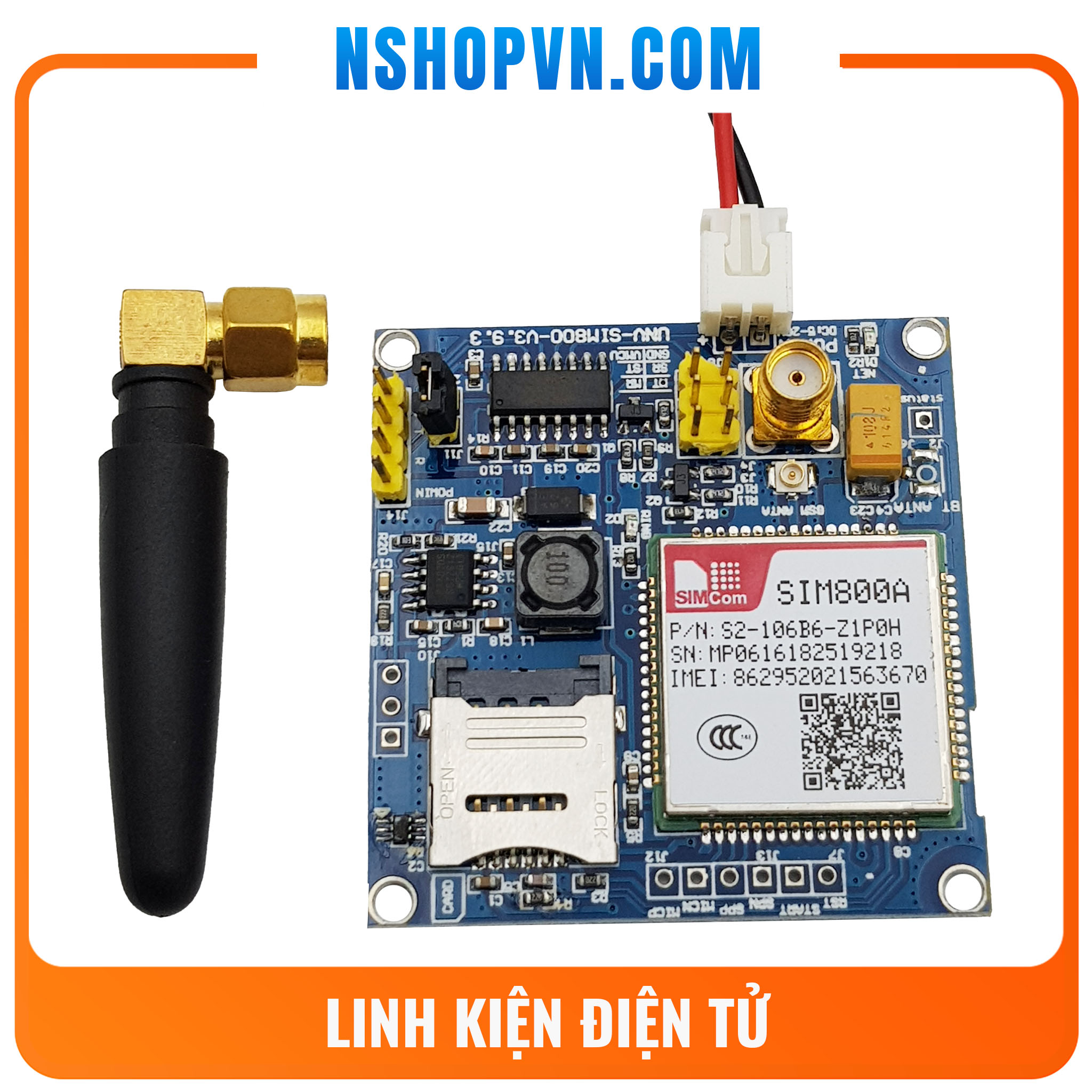

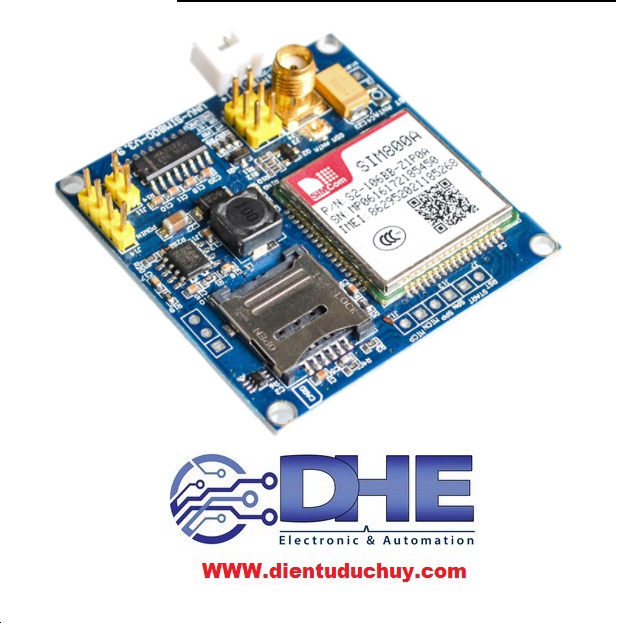

MODULE SIM800A - TRUYỀN DỮ LIỆU KHÔNG DÂY SMS/GSM/GPRS

Là phiên bản thay thế cho module SIM900A đã quá đỗi quen thuộc. Module cải thiện về độ bền, độ ổn định và vẫn có các tính năng cơ bản của một chiếc điện thoại như gọi điện thoại, nhắn tin, truy cập GPRS…

Mô-đun tích hợp nguồn xung và ic đệm được thiết kế nhỏ gọn nhưng vẫn giữ được các yếu tố cần thiết của thiết kế như: mạch chuyển mức tín hiệu logic sử dụng Mosfet, IC giao tiếp RS232 MAX232, mạch nguồn xung dòng cao, khe sim chuẩn và các đèn led báo hiệu.

Thông số kỹ thuật:

• Sử dụng module GSM GPRS Sim800A.
• Nguồn cấp đầu vào: 5 – 18VDC, lớn hơn 1A.
• Mức tín hiệu giao tiếp: TTL (3.3-5VDC) hoặc RS232.
• Tích hợpchuyển mức tín hiệu TTL Mosfet tốc độ cao.
• Tích hợp IC chuyển mức tín hiệu RS232 MAX232.
• Tích hợp nguồn xung với dòng cao cung cấp cho Sim800A.
• Sử dụng khe Micro Sim.
• Thiết kế mạch nhỏ gọn, bền bỉ, chống nhiễu
• Kết nối theo kiểu USB-TTL:
• Pin3 là chân RxD kết nối với chân TxD của MCU/USB-TTL
• Pin4 là chân TxD kết nối với chân RxD của MCU/USB-TTL
• GND kết nối với chân GND của MCU/USB-TTL
• Pin1 ban đầu JUMP với Pin3 khi mua về
• Pin2 ban đầu JUMP với Pin4 khi mua về
• Pin6 là chân cấp nguồn cho MCU, nhưng sử dụng nguồn ngoài nên không dùng chân này.
• Kết nối theo kiểu USB-RS232:
• JUMP 2 pin như mô tả trên hình để Enable.
• Kết nối với USB-RS232 với module sim qua 3 chân R-T-GND như trên hình.

• Một số lệnh thông dụng để cấu hình và test cho module sim.

  Lệnh cấu hình

  (1) Lệnh tắt chức năng ECHO cho AT command, cú pháp: ATE0.(2) Lệnh báo các số điện thoại khi gọi đến, cú pháp: AT+CLIP=1(3) Lệnh lưu 2 cú pháp (1) và (2) trên: AT&W(4) Lệnh cấu hình chức năng truyền nhận SMS dưới dạng TEXT: AT+CMGF=1(5) Lệnh thông báo khi có SMS tới(không hiển thị nội dung tin nhắn): AT+CNMI=2,1. Lệnh AT+CNMI=2,2 lệnh hiển thị trực tiếp nội dung tin nhắn.(6) Lệnh lưu 2 cú pháp (4) và (5) trên: AT+CSASLệnh AT, cú pháp: AT. Kết quả trả về là OK.

  Test cuộc gọi với xxx là số điện thoại muốn gọi

  Cú pháp ATDxxx;Test hủy cuộc gọi

  Cú pháp: ATHTest gửi tin nhắn với xxx là số điện thoại cần gửi theo 3 bước:

  (1) AT+CMGS=”xxx”(2) Gửi chuối SMS cẩn gửi.(3) 1A(Gửi lệnh kết thúc).Test nhận tin nhắn

  Cú pháp: AT+CMGR=1Các lệnh trên áp dụng cho các loại module sim khác nhau: SIM800L, SIM800A, SIM900, etc…
