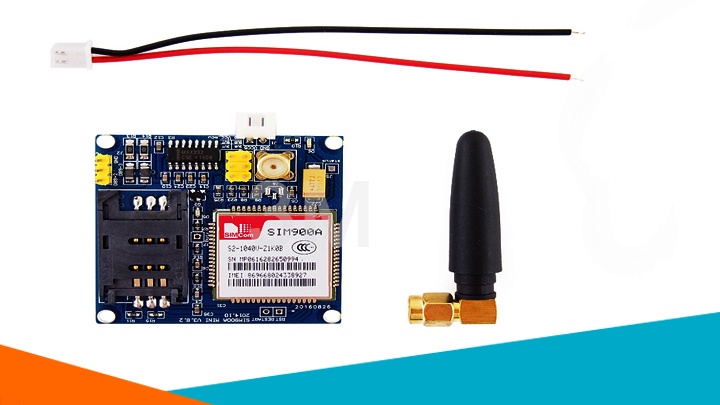

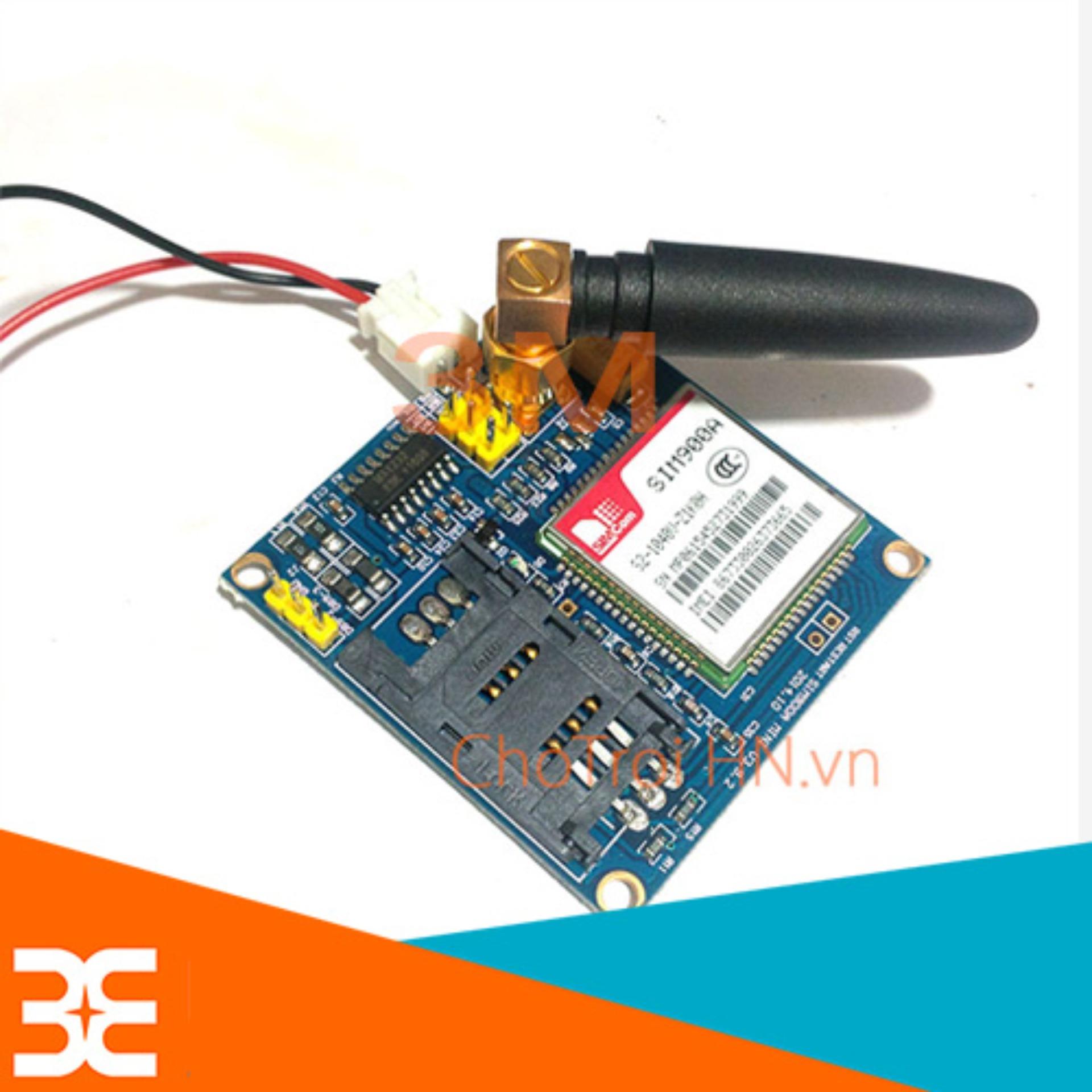

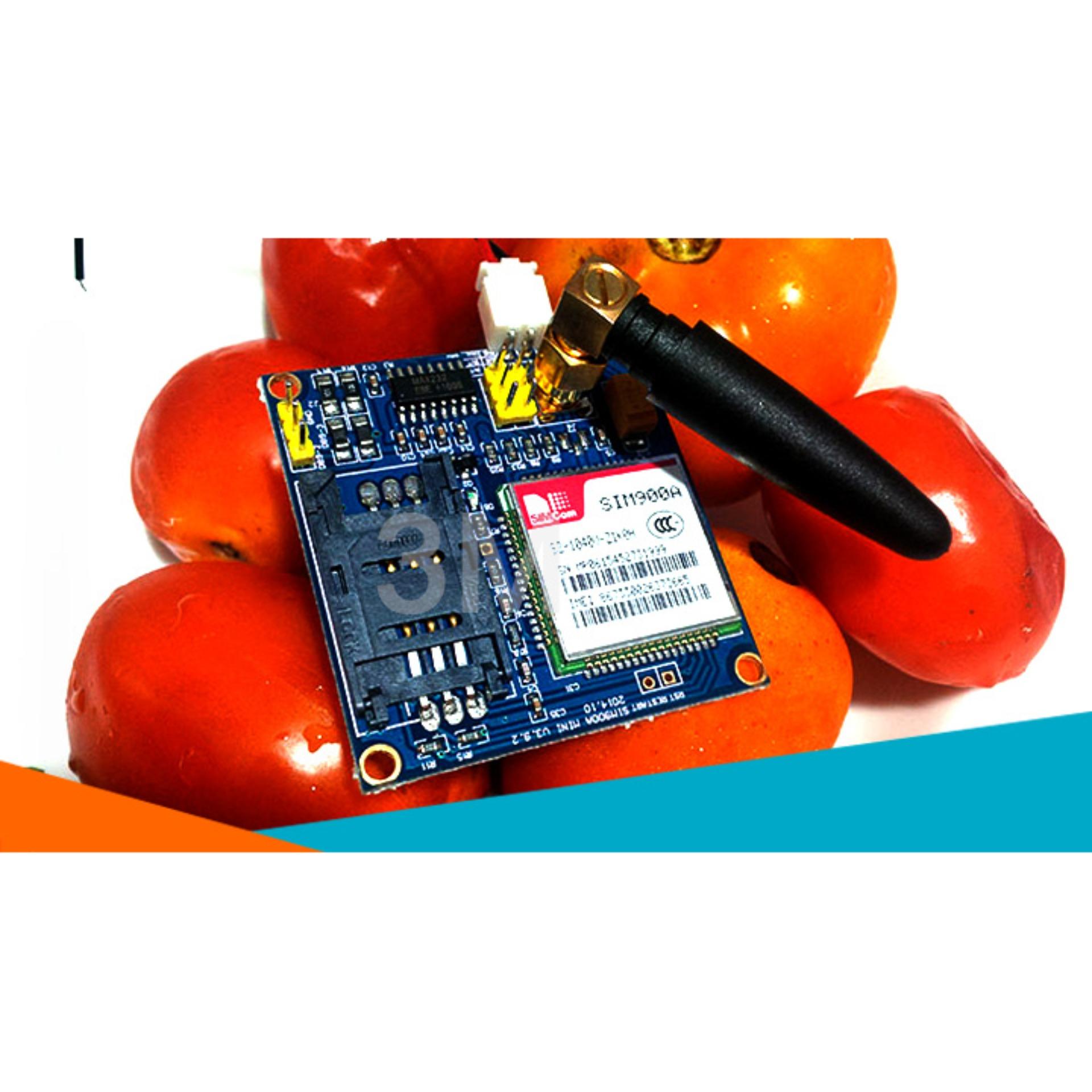

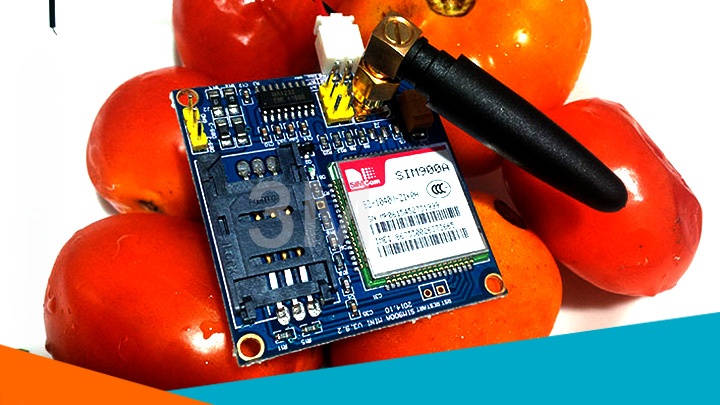

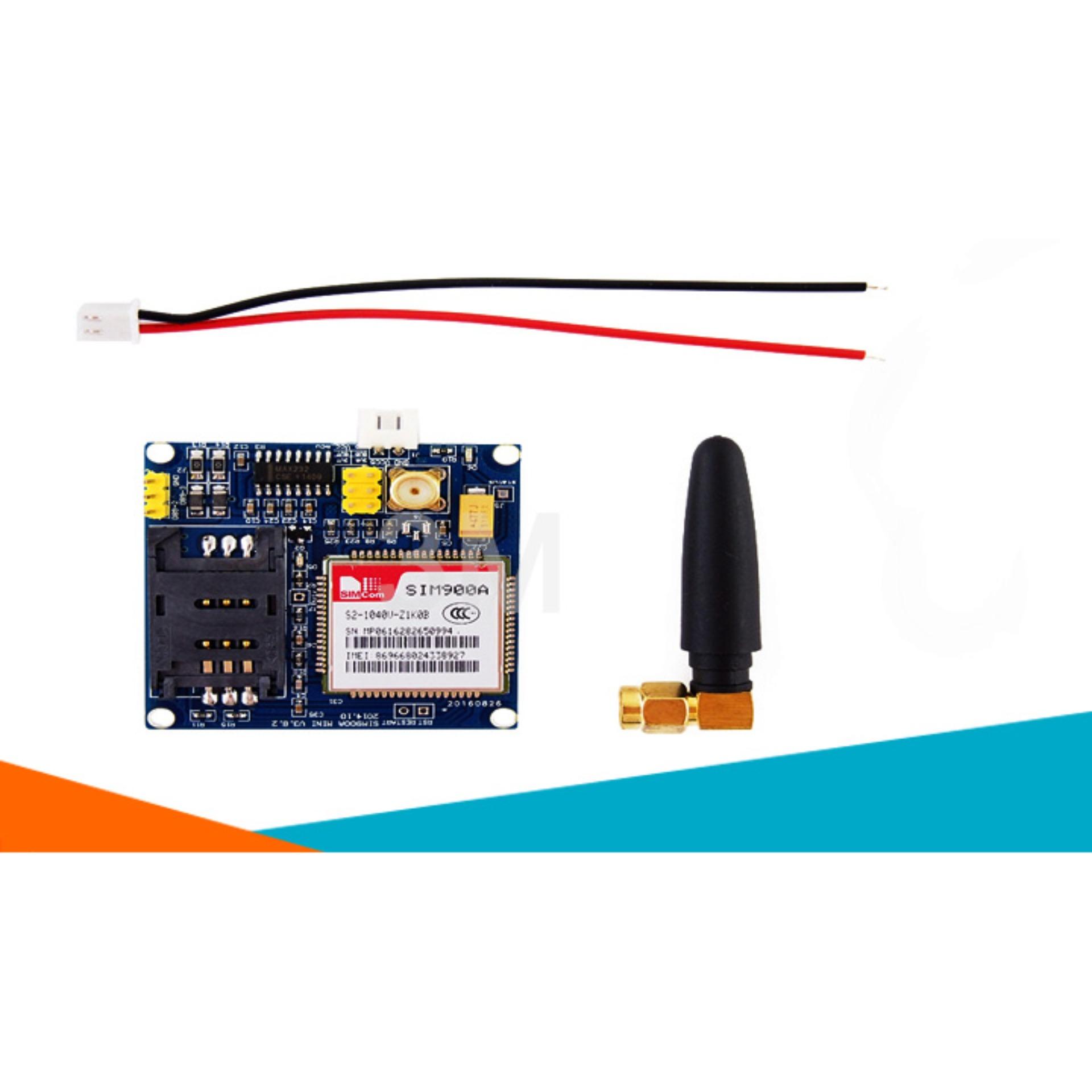

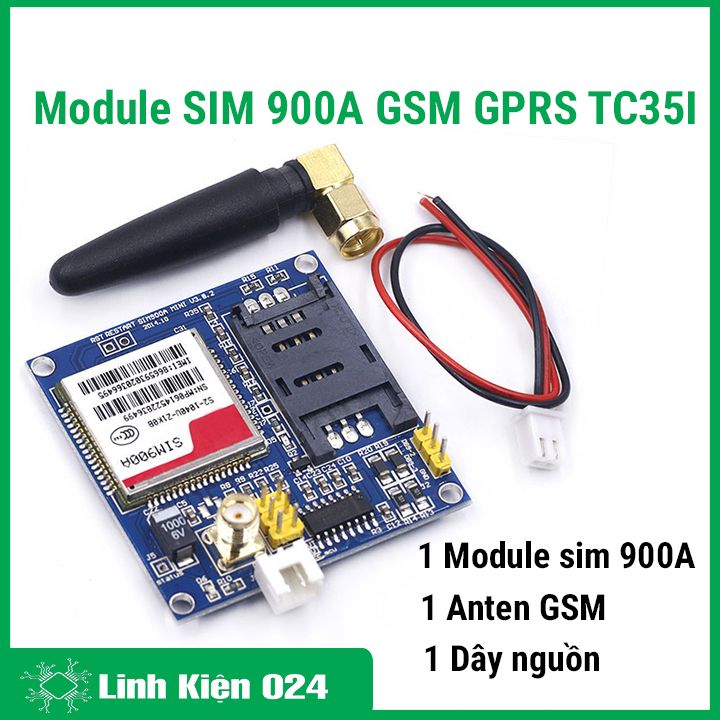

Module Sim 900A GSM GPRS TC35I

• Module Sim 900A GSM TC35I

  Không thể gửi tín hiệu tới thiết bị là một trong những khó khăn vô cùng lớn với người chế tạo mạch điện tử, đặc biệt là các thiết bị sử dụng điều khiển qua Internet. Giải quyết nhược điểm trên, các Module Sim 900A giúp người sử dụng dễ dàng điều khiển trong các hệ thống điều khiển từ xa, có thể kết nốivới các mạch vi xử lý tạo ra các sản phẩm có ứng dụng cao như: hệ thống điều khiển từ xa qua sóng di động, hệ thống định vị, hệ thống gửi tin nhắn tự động.



  Thông số kỹ thuật

  • Nguồn cấp đầu vào: 4,5 – 5 V

  • Module tích hợp khe Sim sử dụng sóng điện thoại
  • Dòng điện ở chế độ chờ: 10mA
  • Dòng điện ở chế độ hoạt động: 100mA – 2A
  • Có thể sử dụng dữ liệu di động như một máy chủ hoặc một thiết bị di động.

  Ứng dụng, tính năng

  • Hỗ trợ nghe nhận điện thoại, gửi và nhận tin nhắn SMS.
  • Điều khiển thiết bị qua sóng điện thoại không dây GSM, GPRS, SMS.
  • Truyền dữ liệu qua sóng di động không dây
  • Giao tiếp với vi điều khiển bằng chuẩn UART, kết nối với mạch Arduino.
  • Kết nối mạng không dây, mạng Internet GPRS, có thể sử dụng mạng dữ liệu di động download, upload giống như một máy chủ, một thiết bị điện thoại di động,
  • Phát triển các ứng dụng sử dụng mạng không dây, mạng Internet, các sản phẩm điện tử thương mại.

  Ưu điểm: Vận hành liên tục ổn định với chi phí rẻ, không bị ảnh hưởng nhiều với nhiễu. Khoảng cách truyền dẫn xa, module dễ điều khiển.

  Nhược điểm: 1 module chỉ có thể sử dụng cho 1 thiết bị.



  Hướng dấn sử dụng

  • Không sử dụng nguồn điện áp đầu vào quá lớn so với điện áp giới hạn khiến các linh kiện điện tử bị cháy, hỏng.
  • Không sử dụng các liên kết máy tính không đúng liên kết như cổng USB, RS232, RS485, …

  Hướng dẫn đi chân kết nối với board mạch Arduino:

  • 5V nối với chân 5V của board Arduino
  • GND nối với chân GND của board Arduino.
  • TX nối với chân 51/2 của board Arduino MEGA/UNO.
  • RX nối với chân 50/3 của board Arduino MEGA/UNO.
  • PWR: Đây là chân bật tắt modul sim900a.
  • SPK: Chân này cần kết nối nếu bạn muốn xuất âm thanh ra loa thoại.
  • MIC: Chân này cần kết nối nếu bạn muốn tạo mic để đàm thoại.
