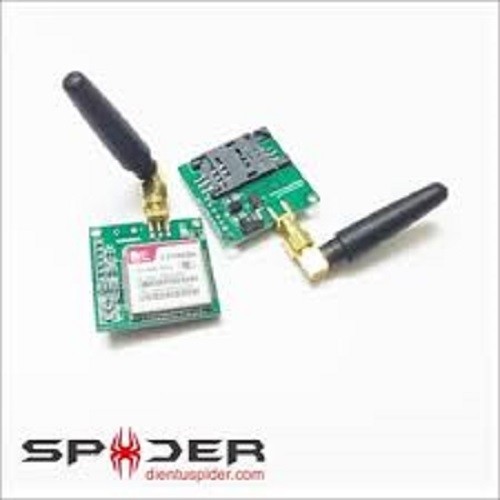

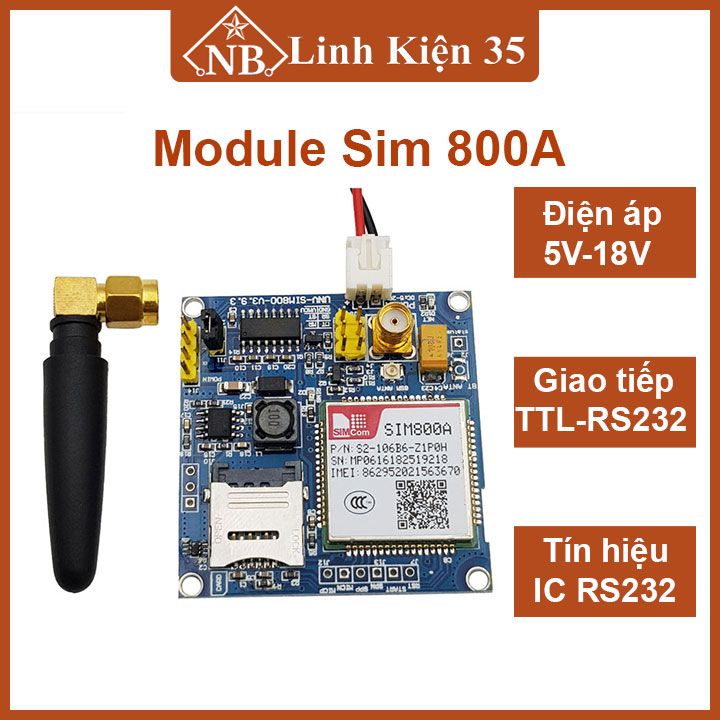

MODULE SIM 800A

Mạch GSM GPRS Sim800A (Sim900A upgrade) Mini V1 sử dụng phiên bản nâng cấp của SIM900A hiện đã ngưng sản xuất là SIM800A với nhiều ưu điểm về độ ổn định và upgrade một số chức năng mới như nhận biết keytone,...SIM800A có cách sử dụng và bộ tập lệnh tương tự SIM900A. Mạch GSM GPRS Sim800A Mini (Sim900A upgrade) V1 được thiết kế nhỏ gọn với chi phí thấp nhưng vẫn đảm bảo được khả năng hoạt động tốt. Mạch được thiết kế ra các chân cơ bản của SIM800A, tích hợp khe cắm Micro Sim và Anten GSM Ipex đi kèm. Mạch GSM GPRS Sim800A (Sim900A upgrade) Mini V1 được thiết kế với Diod giảm áp đầu vào và tụ Tanalum dung lượng cao giúp bạn có thể sử dụng với nguồn trực tiếp 5VDC và không cần dòng cao (ví dụ nguồn USB từ máy tính), tuy nhiên điều này không được khuyến kích khi sử dụng trong thời gian dài. Để sử dụng mạch ổn định trong thời gian dài các bạn cần có lưu ý sau: Nguồn cổng usb của sạc điện thoại, hay adaptor không qua mạch giảm áp có thể lớn hơn 5V (khoản 5.15V) nên không sử dụng được vì sẽ làm cháy sim800A. Cấp nguồn ổn định từ 4.2VDC 2A vào chân Bat cho mạch, có thể sử dụng mạch giảm áp LM2596 để làm điều này. Các chân GPIO của SIM800A chạy mức Logic 3.3V nên khi mắc với Vi điều khiển hoặc các mạch có mức Logic 5V thì nên cho qua IC đệm, mạch chuyển mức tín hiệu Logic hoặc ít nhất mắc cầu phân áp bằng điện trở trước khi vào chân Vi điều khiển. Thông số kỹ thuật: IC chính: Module GSM GPRS Sim800A. Nguồn cấp: 4.5-5V 2A. Khuyên dùng nguồn 4.2V 2A vào chân Bat để đảm bảo độ bền và hiệu suất hoạt động của SIM. Tích hợp Khe Micro Sim. Tích hợp led báo trạng thái Sim800A Dòng khi ở chế độ chờ: 10 mA Dòng khi hoạt động: 100 mA đến 2A. Kích thước: 2.5 cm x 3.1 cm Chức năng các chân: GND: Chân Mass, cấp 0V. 5V : Nguồn dương cấp 4.5~5VDC nuôi Module Sim800A hoạt động. BAT: Nếu sử dụng pin Lion 4.2VDC thì dùng chân này để cấp nguồn. DTR: Chân chức năng của Module SIM800A, có thể không sử dụng. TXD: Chân truyền Uart TX. RXD: Chân nhận Uart RX. LL: Chân Linein_L của Sim800, có thể không sử dụng. LR: Chân Linein_R của Sim800, có thể không sử dụng. McN: Chân Mic_N của Sim800, có thể không sử dụng. McP: Chân Mic_P của Sim800, có thể không sử dụng.
