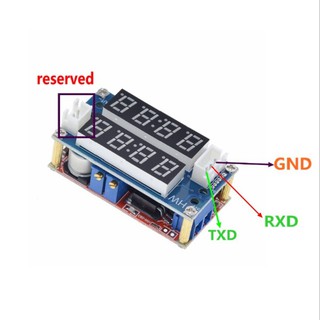

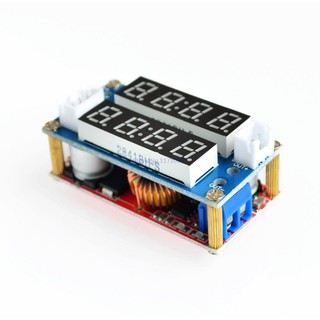

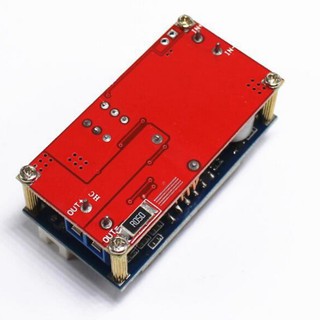

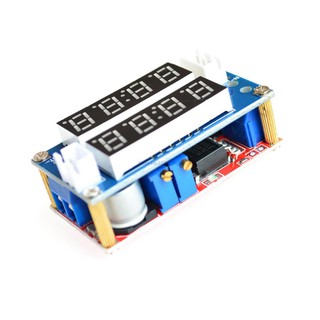

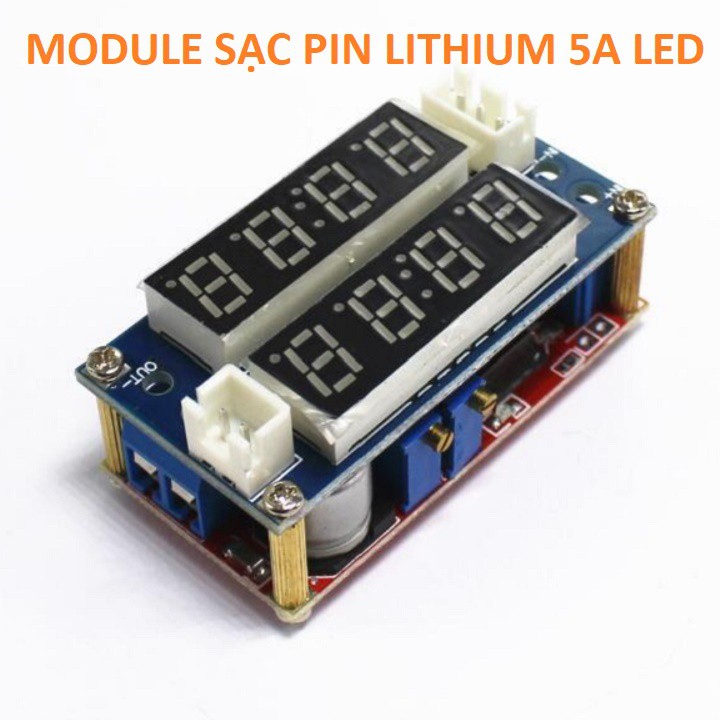

MODULE SẠC PIN LITHIUM

★  Mô-đun này là một mô-đun có thể điều chỉnh bước xuống. Điện áp đầu ra có thể được thay đổi bằng cách điều chỉnh điện trở điều chỉnh màu xanh trên mô-đun. Chênh lệch điện áp đầu vào và đầu ra là 1V, và điện áp tối thiểu có thể là 0,8V.   ★  IN- (âm đầu vào), IN + (dương đầu vào), OUT- (âm đầu ra) và OUT + (dương đầu ra) được đánh dấu trên mô-đun phải được kết nối đúng cách, nếu không mô-đun có thể bị hỏng. ★ Cách  sử dụng sạc pin: 1. Xác định điện áp phao và dòng sạc bạn cần sạc pin, và điện áp đầu vào của mô-đun; 2. Điều chỉnh chiết áp không đổi để điều chỉnh điện áp đầu ra khoảng 5V. 3. Đo dòng ngắn mạch đầu ra với khối dòng 10A của đồng hồ vạn năng và điều chỉnh chiết áp dòng không đổi để dòng ra đạt giá trị dòng sạc định trước; 4. Dòng sạc mặc định của đèn bằng 0,1 lần dòng sạc (giá trị dòng không đổi). 5. Điều chỉnh chiết áp không đổi để điện áp đầu ra đạt điện áp phao; 6. Kết nối pin và thử sạc. (Các bước 1, 2, 3, 4 và 5 là kết nối đầu vào của mô-đun với nguồn điện và đầu ra không kết nối với pin khi không tải.) ★ Cách  sử dụng ổ đĩa dòng điện không đổi LED: 1. Xác định dòng điện hoạt động và điện áp hoạt động tối đa bạn cần để điều khiển đèn LED; 2. Điều chỉnh chiết áp không đổi để điều chỉnh điện áp đầu ra khoảng 5V. 3. Đo dòng ngắn mạch đầu ra với khối dòng 10A của đồng hồ vạn năng và điều chỉnh chiết áp dòng điện không đổi để dòng điện đầu ra đạt đến dòng điện làm việc LED định trước; 4. Điều chỉnh chiết áp không đổi để điện áp đầu ra đạt điện áp làm việc LED cao nhất; 5. Kết nối đèn LED, Máy kiểm tra. (Các bước 1, 2, 3 và 4 là kết nối đầu vào mô-đun với nguồn điện và đầu ra không tải mà không có đèn LED.) ★  Mô tả giao thức truyền thông: 1. Module này có chức năng giao tiếp với máy tính. Nó là thuận tiện cho máy tính để đọc dữ liệu hiện tại và điện áp của mô-đun, 2. Vì đầu ra của mô-đun này là mức TTL, để thực hiện giao tiếp với máy tính, mức này phải được chuyển đổi trở lại mức RS232 mà máy tính có thể nhận ra. Cần mô-đun usb cp2102 sang TTL này để thực hiện chuyển đổi. 3. Giao thức truyền thông như sau: Tốc độ truyền: 9600 Bps BB CC ADDR 00 XX XX CRC (lệnh trả về hiện tại)   BB CC ADDR 01 XX XX CRC (lệnh trả về điện áp) trong số họ BB CC là tiêu đề khung (2 byte) ADDR là địa chỉ mô-đun (1 byte) 00 là lệnh hiện tại đọc (1 byte)   01 là lệnh điện áp đọc (1 byte) XX XX giá trị tùy ý (2 byte) CRC Kiểm tra CRC (1 byte)
