Module Relay Tạo Trễ 1 Kênh

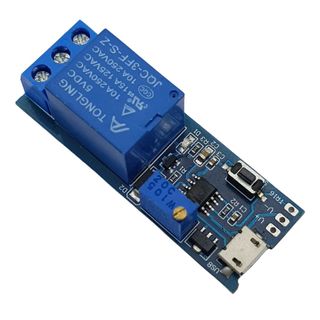

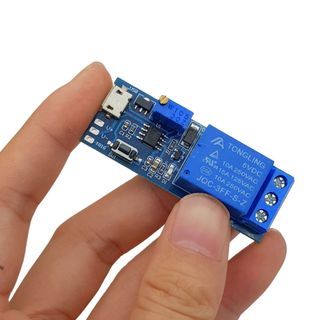

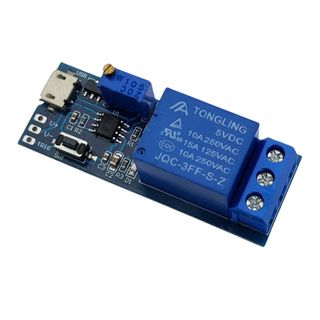

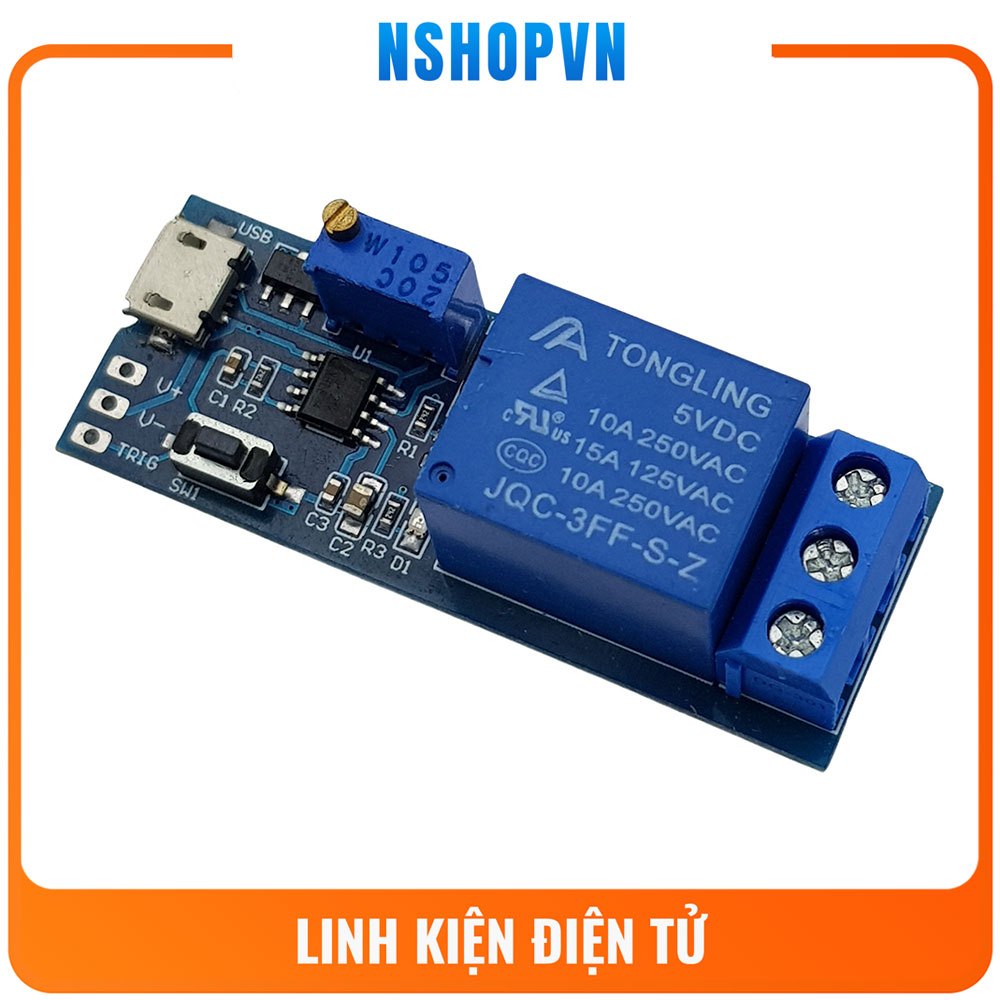

"🔴🔴 CHI TIẾT SẢN PHẨM ✔️Module relay tạo trễ 1 kênh là module chuyển mạch với dòng qua tiếp điểm là 10A điện áp 250VAC và 10A với điện áp 30VDC. Module thiết kế với transistor kích mở cuộn cảm rơ le. Module có thể kết nối trực tiếp với mạch vi điều khiển, hoặc thiết bị điều khiển khác bất kì có thể tạo 1 xung kích vào chân TRIG, hoặc có thể kích bằng nút nhấn. Khi có tín hiệu kích tác động, transistor dẫn có dòng chạy qua cuộn dây relay tạo ra lực hút từ trường làm relay chuyển công tắc. ✔️Tích hợp cổng nguồn microUSB ✔️Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sợi đốt, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa, ... các thiết bị chuyển mạch trong công nghiệp... 🔴🔴 THÔNG SỐ KĨ THUẬT 🔹Chân V+ và V- là hai chân câp nguồn (6.5-30V yêu cầu gắn tụ lọc nhiễu 50V 10uF), hoặc có thể cấp nguồn bằng cổng MicroUSB. 🔹Chân trig là chân tín hiệu điều khiển, kích mức thấp 🔹Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC 🔹Thời gian điều chỉnh tạo trễ bằng biến trở : 0 - 24s. Có thể tăng thêm độ trễ bằng cách thay tụ lớn hơn ( Công thức tính . T = 1.1RC). 🔴🔴 HƯỚNG DẪN SỬ DỤNG ✔️Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu. ✔️Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIGvẫn giữ tín hiệu thì relay không tắt được mà vẫn đóng, khi mất tín hiệu kích nếu thời gian trễ T vẫn còn thì relay vẫn tiếp tục đóng cho khi hết thời gian. Còn nếu khi mất tín hiệu kích mà đã hết thời gian trễ T, thì relay sẽ mở ra ngay khi mất tín hiệu. 🔵Xuất xứ : Trung Quốc 🔵Chính sách cửa hàng : ✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua ✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai ⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm ⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối Hỗ trợ kĩ thuật : Linh kiện điện tử NSHOP cảm ơn quý khách đã ủng hộ 💦 #taotre #tạotrễ #relaytạotrễ #mạchtạotrễ5v #mạchtạotrễ #moduletạotrễ #mạchkíchtạotrễ #mạchkíchtạotrễngắtrelay5v # # # # # # #"
