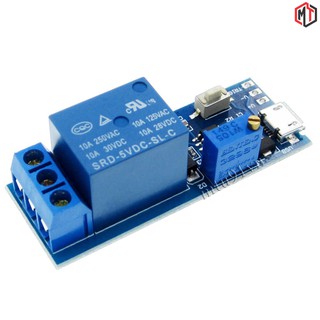

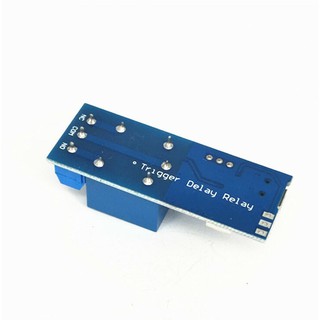

Module Relay Tạo Trễ 1 Kênh 5v - 30v (Mạch role tạo trễ)

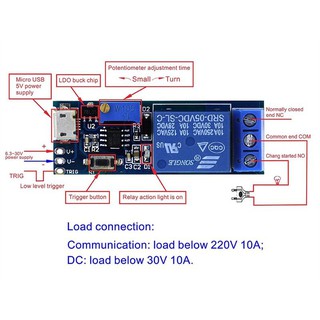

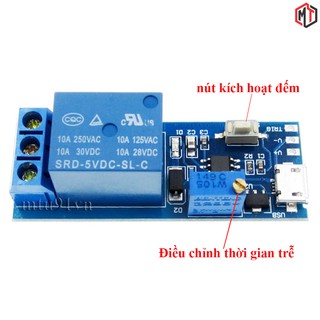

-Module Relay Tạo Trễ 1 Kênh 5v - 30v (Mạch role tạo trễ) sử dụng IC NE555 với thời gian trễ mặc định từ 0 - 10s được điều chỉnh bằng chiết áp. Ngõ ra của mạch là 3 chân của relay: chân chung(COM), thường đóng(NC), thường mở(NO) có thể điều khiển được tối đa điện áp 250VAC. -Khi được cấp nguồn và tín hiệu từ trigger , nút nhấn, mạch sẽ đếm đến thời gian đã cài đặt, sau đó mạch sẽ đóng relay, mạch chỉ hoạt động lại và relay chỉ ngắt khi được khởi động lại nguồn cấp. -Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sợi đốt, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa , … các thiết bị chuyển mạch trong công nghiệp…. Thông số kỹ thuật +Chân V+ và V- là hai chân câp nguồn (6.5-30V yêu cầu gắn tụ lọc nhiễu 50V 10uF), hoặc có thể cấp nguồn bằng cổng MicroUSB. +Chân trig là chân tín hiệu điều khiển, kích mức thấp +Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC +Công thức tạo thời gian trễ: T = 1.1RC. Ví dụ: Điện dung 100uF, điện trở 100K.T = 1,1 * 100000 * 0.0001 = 11 giây Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở: Ví dụ mình cần tạo thời gian trễ 30 giây sau khi cấp nguồn, với giá trị tụ điện có sẵn trên mạch là 100uF, từ công thức trên tính được giá trị điện trở R= 272.727,2727...ohm, mình sẽ chọn giá trị điện trở gần nhất với thông số tính được là 270K. Tháo biến trở trên mạch ra sau đó gắn điện trở 270K vào chân số 1 và chân số 2 của biến trở theo hướng từ ngõ vào sang ngõ ra. Hướng dẫn sử dụng Module Relay Tạo Trễ 1 Kênh +Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu. +Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIGvẫn giữ tín hiệu thì relay không tắt được mà vẫn đóng, khi mất tín hiệu kích nếu thời gian trễ T vẫn còn thì relay vẫn tiếp tục đóng cho khi hết thời gian. Còn nếu khi mất tín hiệu kích mà đã hết thời gian trễ T, thì relay sẽ mở ra ngay khi mất tín hiệu. ***Lưu ý: - Điện áp 5-30V DC, cổng microUSB cấp 5V, chân Vin cấp từ 7-30V => ưu tiên cấp nguồn vào chân Vin - Relay này nếu hết thời gian mà vẫn còn kích thì nó vẫn sẽ chạy đến khi hết kích. Khi relay bắt đầu đếm ngược cho dù kích bao nhiêu lần nó vẫn đếm tiếp tục cho đến hết chu kỳ rồi tắt nếu không còn kích - Thương hiệu relay có thể thay đổi theo từng đợt hàng như: JQC, Songle, Tongling, HongWei,... • Xuất Xứ: Trung Quốc • PP: Điện Tử MTU • ,Quận 7, Hồ Chí Minh #5v #relay #roletaotre
