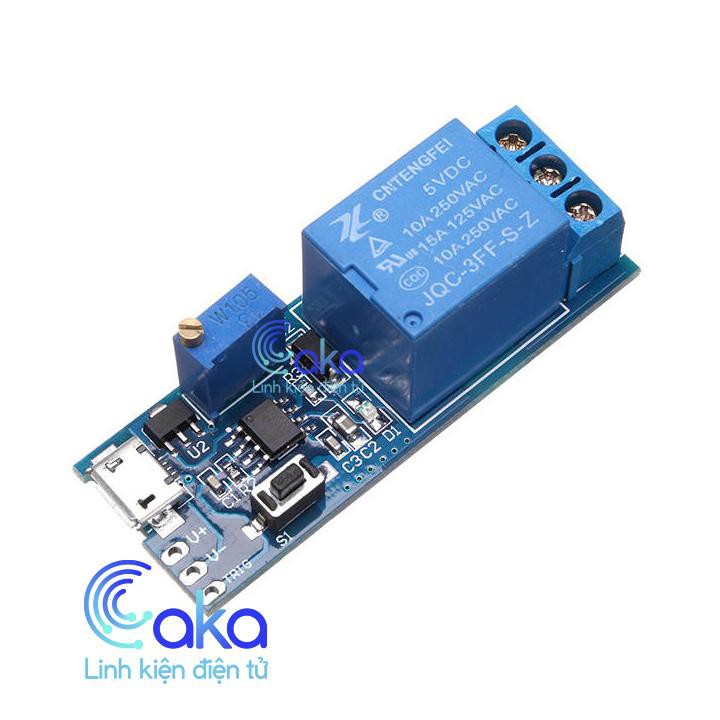

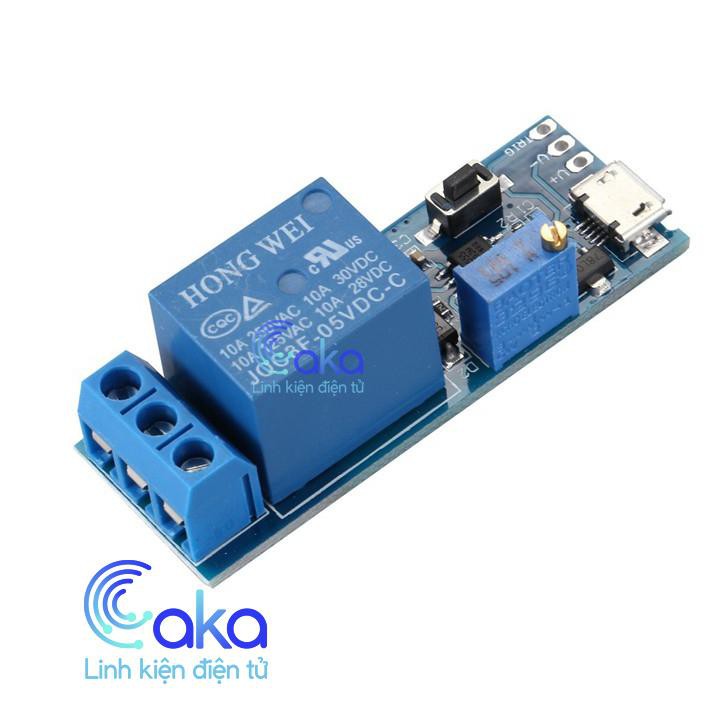

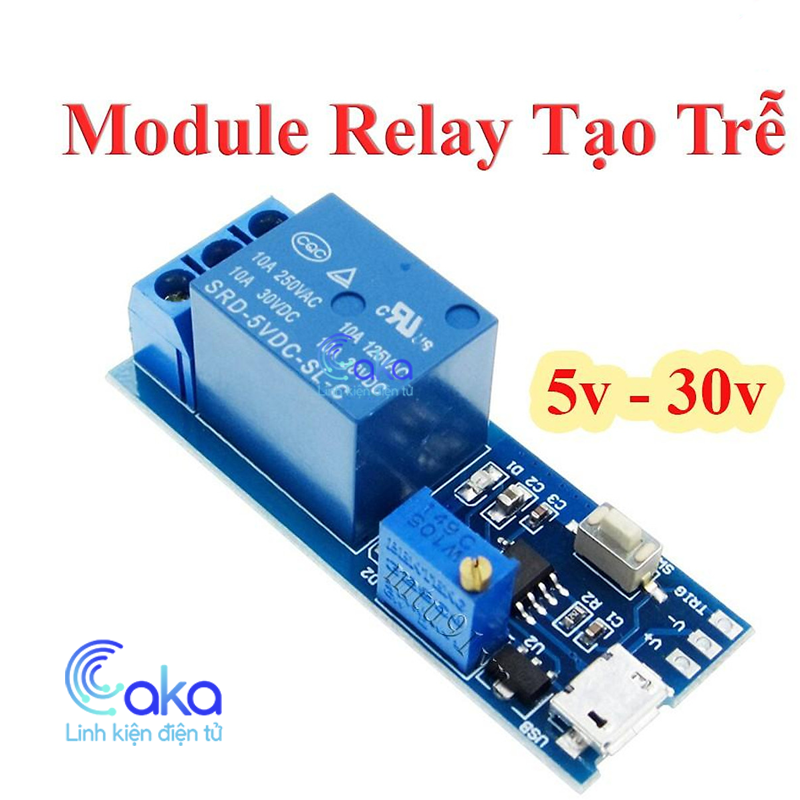

Module Relay Tạo Trễ 1 Kênh 5v - 30v (Mạch role tạo trễ)

Mạch tạo trễ đóng ngắt relay 024s

Mạch tạo trễ đóng ngắt relay 024s có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.

Thông số kỹ thuật :

Điện áp hoạt động: 5 30V (Khuyên dùng 5V hoặc 12V)

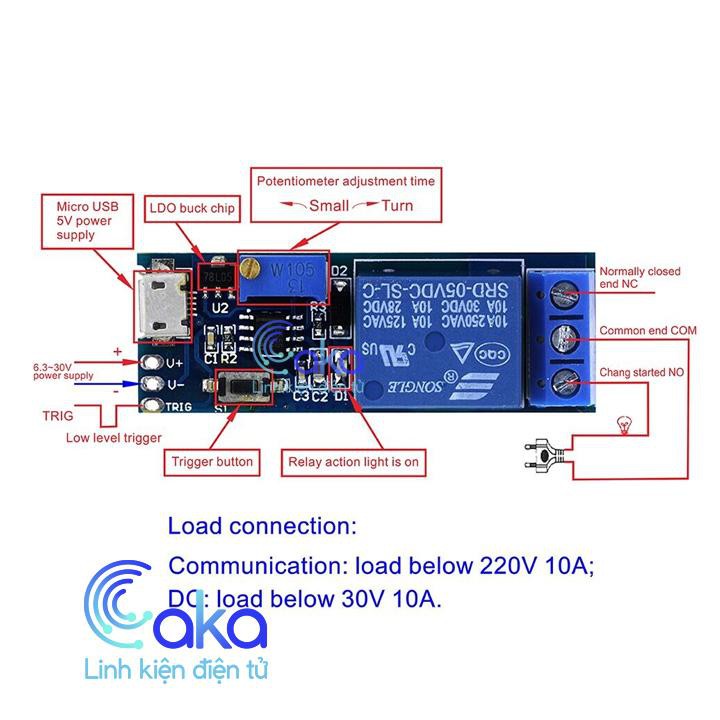

Ngõ ra: tiếp điểm relay NC - COM - NO

Nút kích: được thiết kế với nút nhấn trên mạch hoặc kích chân trigger xuống mức thấp (V-)

Để tăng thêm thời gian trễ có thể tăng giá tụ điện C hoặc giá biến trở

Led báo trạng thái: Có

Kích thước: 54 x 19 x 18mm

Công thức tạo thời gian trễ: T = 1.1RC.

Ví dụ: Điện dung 22uF, điện trở 100K. T = 1,1 * 1000000 * 0.000022 = 24,2 giây

Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
