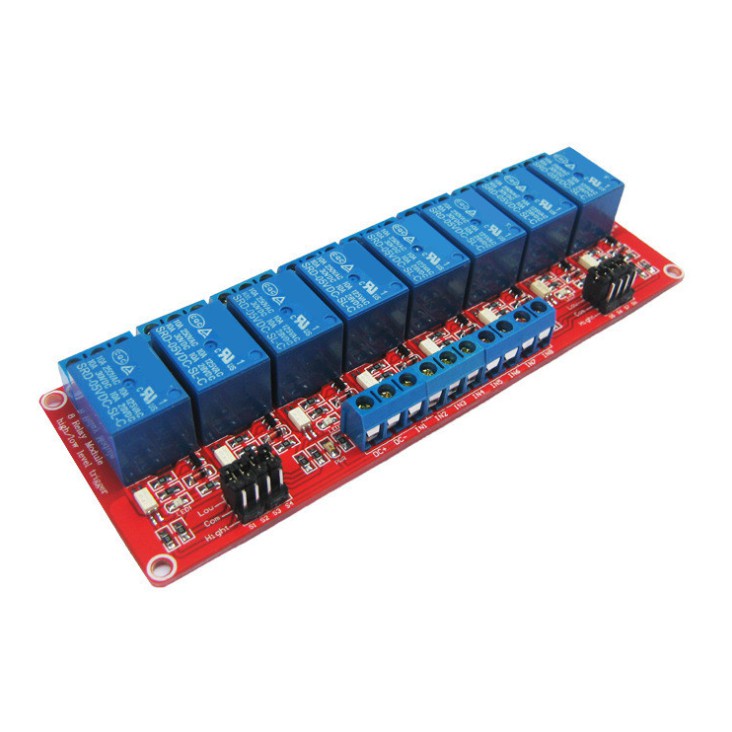

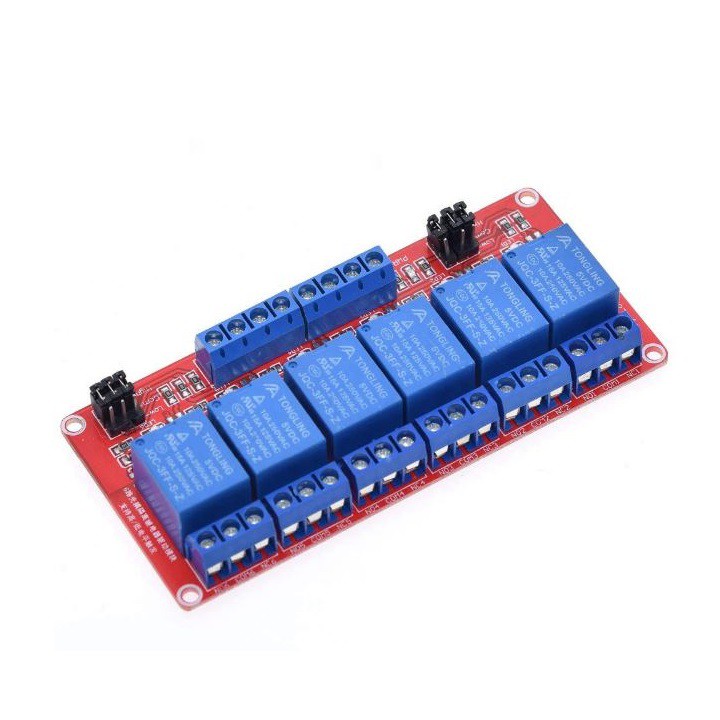

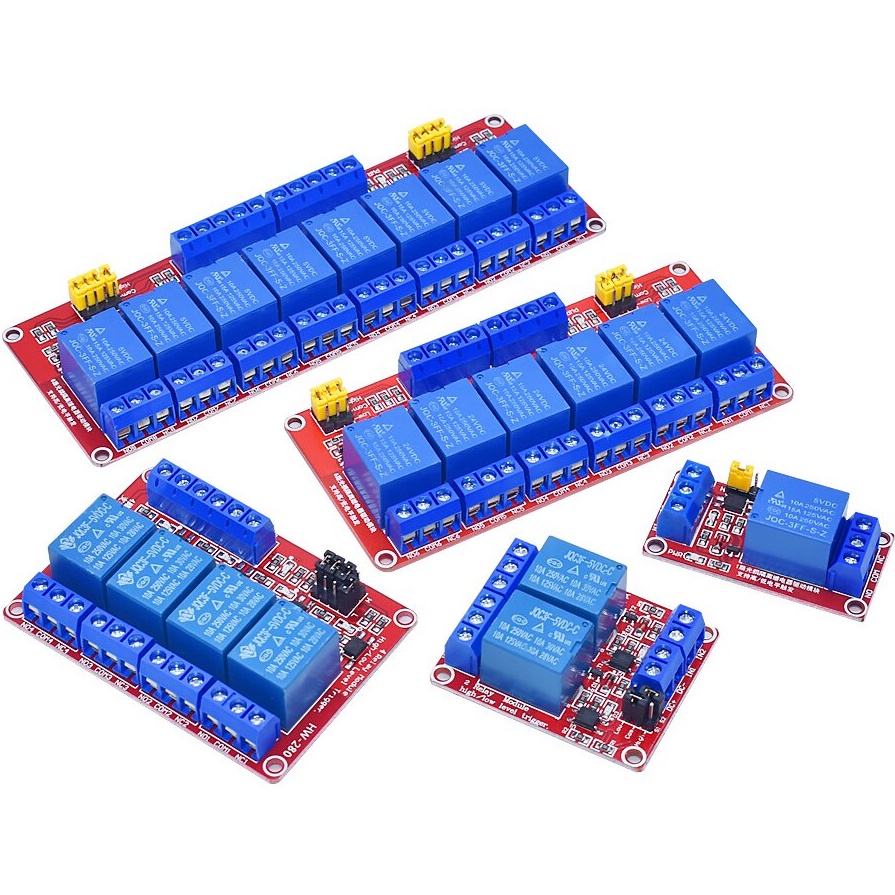

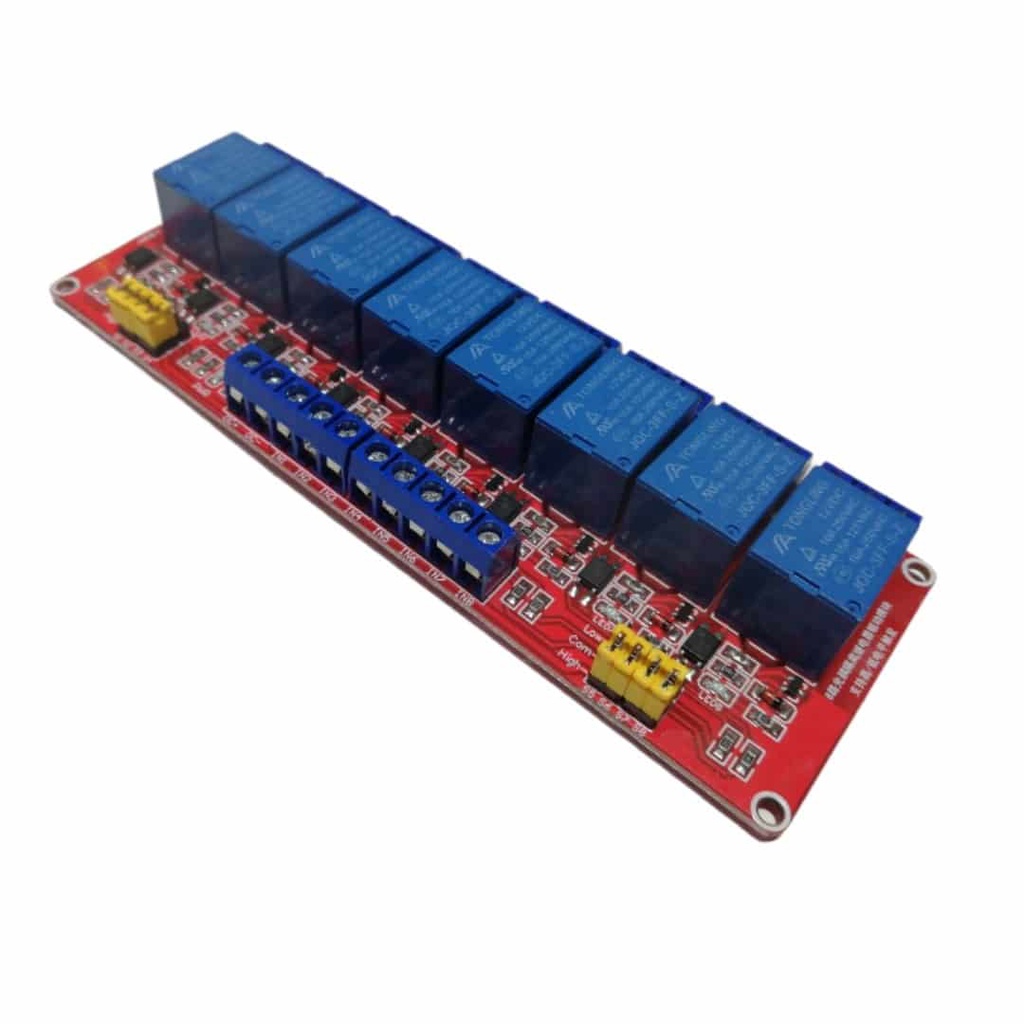

Module relay 6 kênh 8 kênh 5V 12V 10A

Relay 6, 8 Kênh gồm 8 rơ le hoạt động tại điện áp 12VDC, chịu được hiệu điện thế lên đến 250VAC 10A.
Relay 6 8 kênh được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Có sẵn header rất tiện dụng khi kết nối với vi điều khiển.
Relay 8 kênh sử dụng chân kích mức Thấp (0V), khi có tín hiệu 0V vào chân IN thì relay sẽ nhảy qua thường mở của Relay. Ứng dụng với relay module khá nhiều bao gồm cả điện DC hay AC.
Module relay 8 ngỏ ra, ngỏ relay tiếp xúc tối đa 250A 10A, ngỏ vào IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 kích hoạt tín hiệu mức thấp, VCC, GND, nguồn cung cấp ngỏ vào đơn lẻ có thể điều khiển ngỏ vao JD-VCC
Thông số kỹ thuật:
– Điện áp hoạt động: 5, 12VDC.
– Dòng tiêu thụ: 200mA/1Relay
– Tín hiệu kích: High (12V) hoặc Low (0V) chọn bằng Jumper.
– Relay trên mạch:
- Nguồn nuôi: 5, 12VDC.
- Tiếp điểm đóng ngắt max: 250VAC-10A hoặc 30VDC-10A
