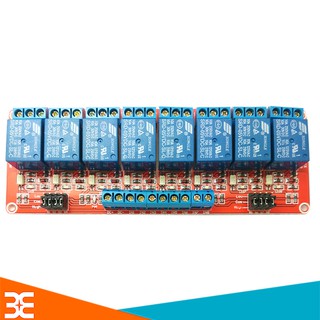

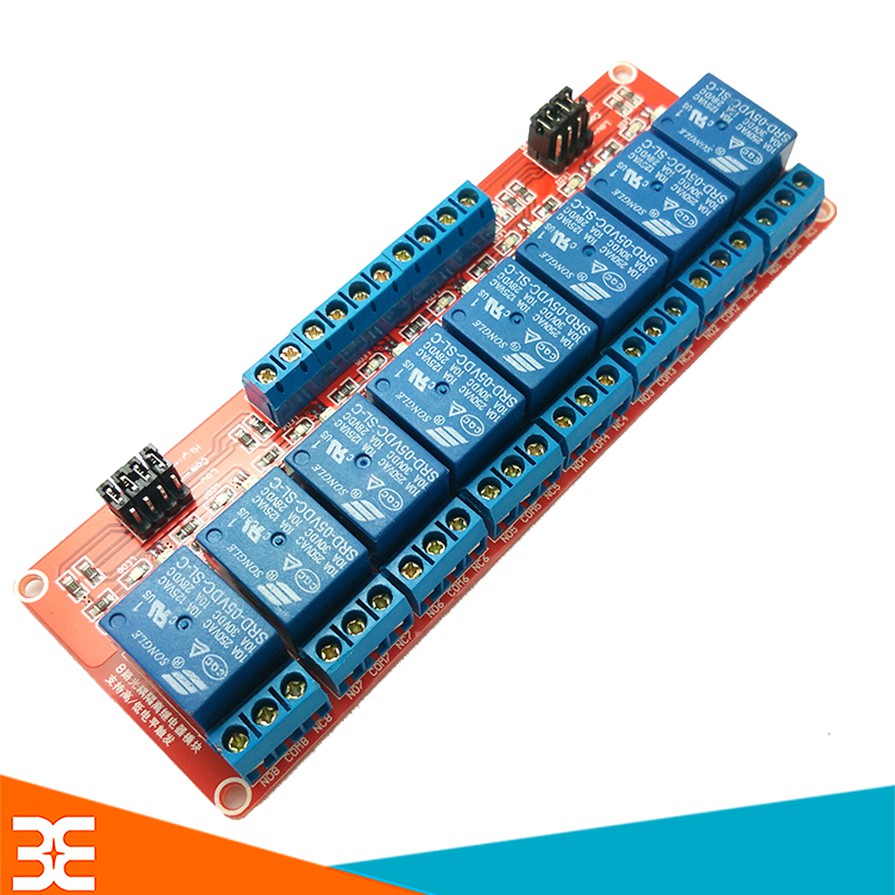

Module Relay 5VDC 8 Kênh High / Low

MODULE Relay 5VDC 8 Kênh High / Low-220V/10A Module relay bản chất là dùng relay để điều khiển đóng mở, dùng điện áp nhỏ để kích mở điện áp lớn. Module relay 5VDC Có kích thước nhỏ gọn, tiện lợi và dễ sử dụng nên được sử dụng rất rộng rãi. Thường được dùng như một công tắc điện , dùng để điều khiển các thiết bị công suất lớn ( đèn, động cơ,...) Cách lắp module relay Cách lắp module relay Thông Số Kỹ Thuật Của Module Relay: Nguồn đầu vào : 5 VDC Chân IN: kích mở relay Jump H/L level trigger: thiết lập mức điều khiển relay. Có 2 mức : HIGH / LOW. Đầu ra: COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra) NO: chân thường mở NC: chân thường đóng Cách đọc thông số trên relay: 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A. 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A. 10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A. 10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A. SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.T Hướng Dẫn Sử dụng Module Relay VD dùng tín hiệu hồng ngoại để điều khiển module relay 1 kênh - Cài đặt chế độ điều khiển relay ở mức thấp ( Low ) ========================= LINH KIỆN ĐIỆN TỬ 3M HÀ NỘI CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất. =========================== ƯU ĐÃI khi MUA HÀNG tại LINH KIỆN 3M - BẤM“THEO DÕI” Shop NHẬN NGAY VOUCHER 10K - ĐÁNH GIÁ 5sao NHẬN NGAY 200XU cho mỗi phân loại sản phẩm. ( ĐÁNH GIÁ bao gồm: 50 ký tự, video + hình ảnh cho mỗi phân loại) Linh kiện 3M cảm ơn bạn đã luôn theo dõi và ủng hộ!
