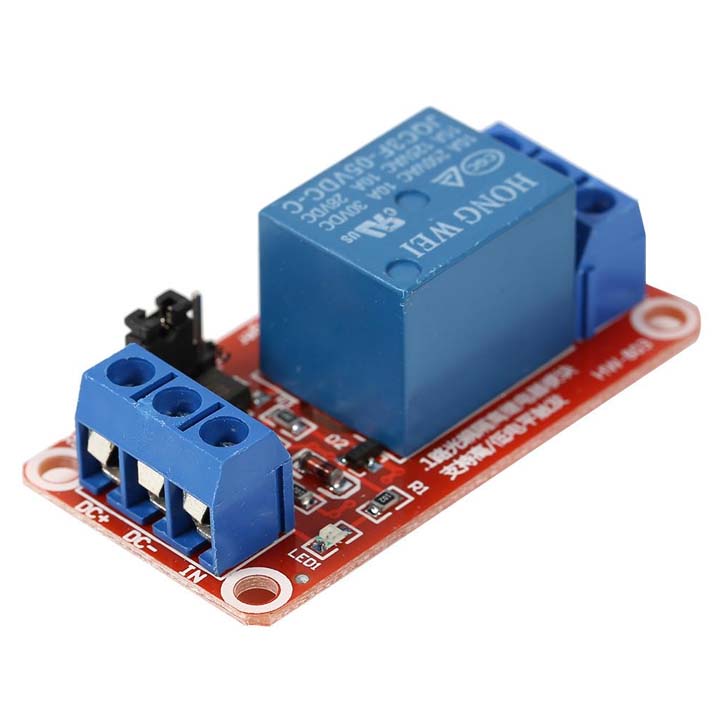

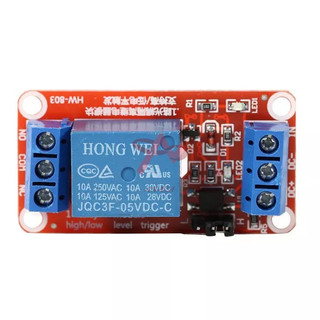

Module Relay 5V Có 2 Mức Điều Khiển High / Low

THÔNG SỐ KĨ THUẬT - Tín hiệu vào điều khiển: 5V - DC. - Nguồn khuyên dùng: 5V - 1A hoặc 5V - 2A. - Mặc định tín hiệu từ vi điều khiển. - Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A. - Mạch sử dụng cách ly thông qua PC 817. - Có Di-ot 1N4007 SMD chống ngược. - Sử dụng Tranzito C1815 SMD để kích dòng. - Muốn cách ly thì sử dụng 2 nguồn riêng. ***Cách Sử Dụng: Có 5 chân (VRL, VCC, INL, GND, MAS) - Nối chân VCC với chân VRL. - Nối chân GND với chan MAS. - Đưa tín hiệu từ Vi Điều Khiển hoặc Cảm Biến vào chân IN (Jump chọn 2 mức điều khiển High / Low). ***Đầu ra: - COM: Chân Chung của Relay. - NC: Tiếp điểm thường đóng. - NO: Tiếp điểm thường mở. ************ CÔNG DỤNG SẢN PHẨM - Dùng để điều khiển thiết bị điện 220V qua Relay. - Nhận tín hiệu từ vi điều khiển: 8051; AVR; PIC; Arduino;... để điều khiển các thiết bị. - Có thể nhận từ các loại module cảm biến: CB Ánh Sáng, CB Khí, CB Rung,... để đóng ngắt các thiết bị.
