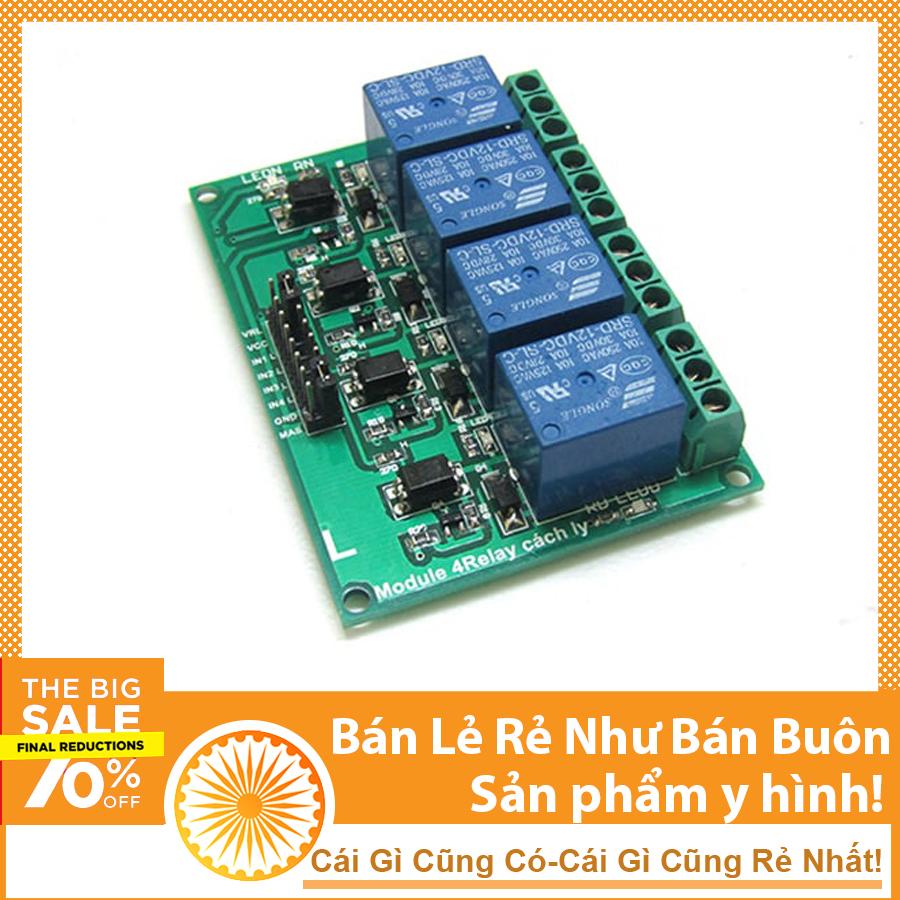

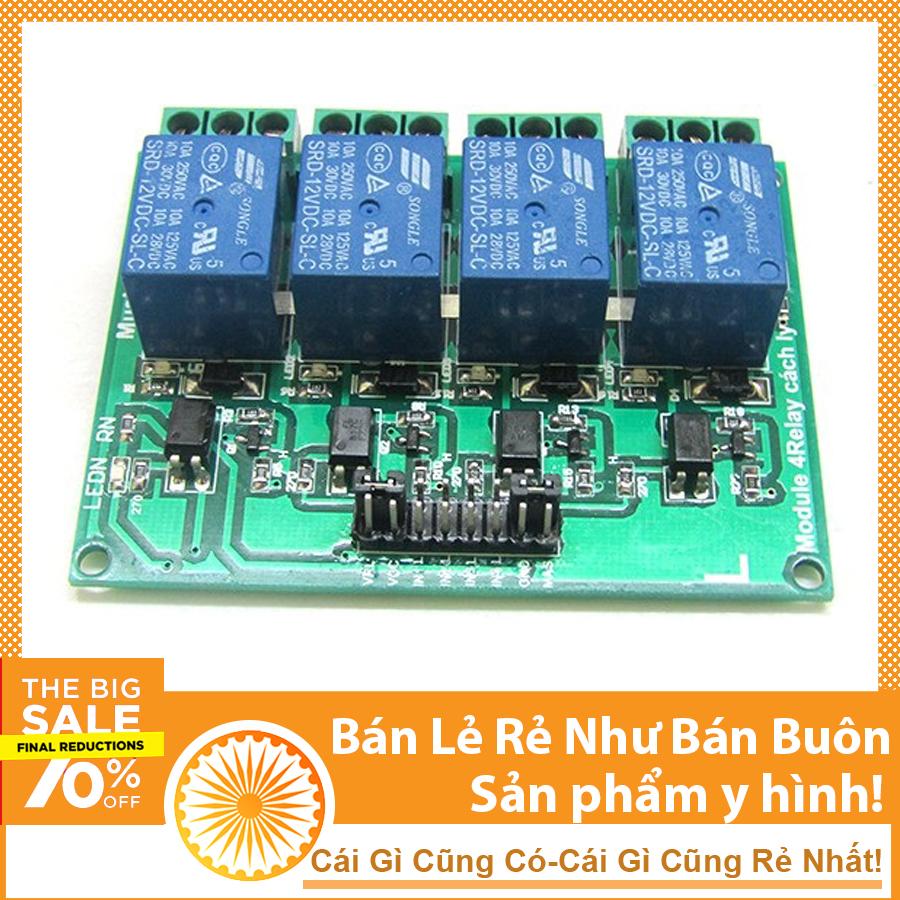

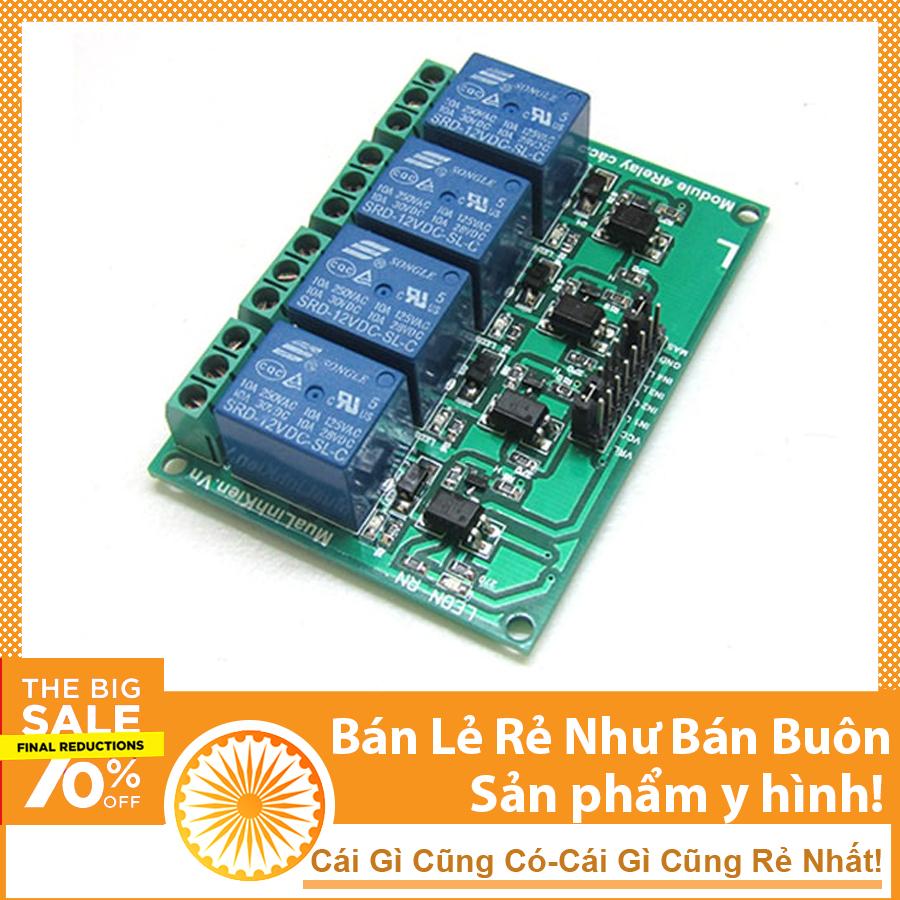

Module Relay 4 Kênh 12V-220V/10A

THÔNG SỐ KĨ THUẬT:

- Tín hiệu vào điều khiển: DC12V

- Nguồn khuyên dùng: 12V-1A hoặc 12V-2A.

- Mặc định tín hiệu từ vi điều khiển.

- Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A.

- Mạch sử dụng cách ly thông qua PC 817.

- Có Di-ot 1N4007 SMD chống ngược.

- Sử dụng Tranzito C1815 SMD để kích dòng.

- Muốn cách ly thì sử dụng 2 nguồn riêng.

- Cách Sử Dụng: Có 8 chân ( VRL; VCC; IN1; IN2; IN3; IN4; GND; MAS )

- Nối chân VCC với chân VRL.

- Nối chân GND với chan MAS.

- Đưa tín hiệu từ Vi Điều Khiển hoặc Cảm Biến vào chân IN1 hoặc IN2 hoặc IN3 hoặc IN4.

- Khi sử dụng Relay nào thì cấp tín hiệu vào cho đầu vào của Relay đó.

- COM: Chân Chung của Relay.

- NC: Tiếp điểm thường đóng.

- NO: Tiếp điểm thường mở.

- Điều khiển được 4 thiết bị cùng 1 thời điểm.

- Cấu tạo tiếp điểm thường đóng/thường mở dễ sử dụng

- Điều khiển điện áp 220v - 10A.

CÔNG DỤNG SẢN PHẨM:

- Lắp hệ thống điều khiển giàn phơi quần áo tự động.

- Dùng để điều khiển thiết bị điện 220V qua Relay.

- Nhận tín hiệu từ vi điều khiển: 8051; AVR; PIC; Arduino;... để điều khiển các thiết bị.

- Có thể nhận từ các loại module cảm biến: CB Ánh Sáng; CB Khí; CB Rung;... để đóng ngắt các thiết bị.
