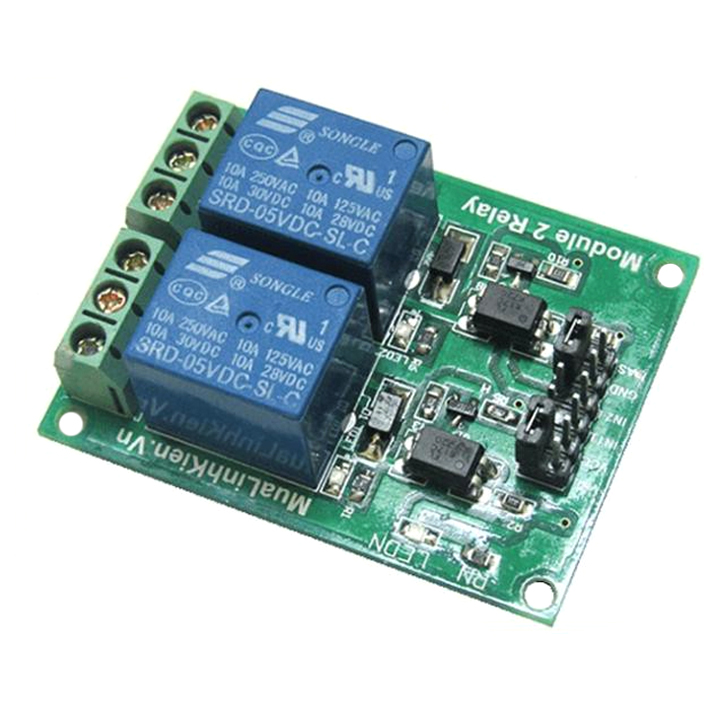

Module Relay 2 kênh Cách Ly Quang Cao Cấp

Thông Số - Tín hiệu vào điều khiển: 5V_DC, 12V-DC - Nguồn khuyên dùng: 5V - 1A hoặc 5V-2A, 12V-1A hoặc 12V-2A. - Mặc định tín hiệu từ vi điều khiển. - Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A. - Mạch sử dụng cách ly thông qua PC 817. - Có Di-ot 1N4007 SMD chống ngược. - Sử dụng Tranzito C1815 SMD để kích dòng. - Muốn cách ly thì sử dụng 2 nguồn riêng. - Kích thước: 55mmx25mm. Cách Sử Dụng: Có 5 chân ( VRL; VCC; IN1; IN2; GND; MAS ) - Nối chân VCC với chân VRL - Nối chân GND với chan MAS - Đưa tín hiệu từ Vi Điều Khiển hoặc Cảm Biến vào chân IN Đầu ra: - COM: Chân Chung của Relay - NC: Tiếp điểm thường đóng - NO: Tiếp điểm thường mở Ứng Dụng - Dùng để điều khiển thiết bị điện 220V qua Relay - Nhận tín hiệu từ vi điều khiển: 8051; AVR; PIC; Arduino;... để điều khiển các thiết bị - Có thể nhận từ các loại module cảm biến: CB Ánh Sáng; CB Khí; CB Rung;... để đóng ngắt các thiết bị -------------------------------------------- Online: 0972 125 005 Kĩ thuật: 02466 514 142 Website: mualinhkien.vn [email protected] ZALO: 0941344233 https://www.facebook.com/TuHuGroup https://www.facebook.com/linhkiendientutuhu/ -------------------------------------------- Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. Cam kết sản phẩm giống ảnh #Linhkiendientutuhu #mualinhkien.vn #Modulerelay #relay2kenh #relay5V #relay12V
