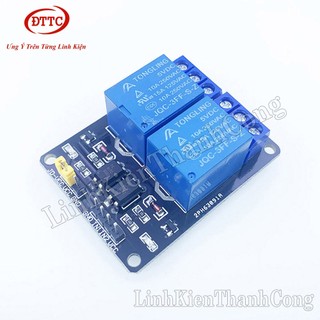

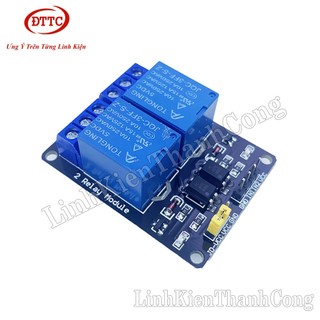

Module Relay 2 Kênh 5V

TÍNH NĂNG SẢN PHẨM - Module Relay 2 kênh 5V dùng dòng điện nhỏ của vi điều khiển, arduino, PLC, esp8266,... để điều khiển các thiết bị điện, đồ dùng điện hoạt động ở mức điên áp cao như điện sinh hoạt, hay trong các ứng dụng thiết bị thông minh. - Sản phẩm có kích thước nhỏ gọn gàng và dễ dàng sử dụng, với chi phí thấp. - Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp nhất. THÔNG SỐ KĨ THUẬT - Opto 817C cách li, chống nhiễu tốt - Led báo đóng ngắt trên Relay - Điện áp nuôi 5VDC - Đầu ra điện thê đóng ngắt tối đa: 30VDC / 10A, 250VAC / 10A + IN1, IN2: tín hiệu đầu vào, hoạt động mức thấp + NO1,NO2: Công tắc thường mở - Màu sắc: Xanh, chất liệu mạch FR4 - Có 4 lỗ để bắt vít cố định có đường kính 3.1mm HƯỚNG DẪN ĐẤU NỐI Bước 1: - Kết nối điện áp đầu vào 5VDC nuôi Module tại 2 vị trí VCC và GND + Cực dương đầu vào kết nối với vị trí VCC + Cực âm đầu vào kết nối với vị trí GND - Kết nối tín hiệu đầu vào qua các chân tín hiệu IN1, IN2, IN3, IN4 (Có thể cấp nguồn nuôi Module tại vị trí VCC và GND tại 2 vị trí cạnh IN1 và IN4) Bước 2: - Kết nối đầu ra điều khiển tại các vị trí NC1 - COM1, NO1 - COM1, NC2 - COM2, NO2 - COM2 ---------------------------------------------- "Linh Kiện Thành Công" luôn cam kết: - Sản phẩm đúng với hình ảnh đã đăng. - Tất cả các sản phẩm được kiểm tra trước khi giao - Tư vấn & hỗ trợ kỹ thuật miễn phí khi khách hàng mua sản phẩm. - Hoàn tiền 100% nếu sản phẩm không giống hình ảnh hoặc lỗi do nhà sản xuất. - Giá tốt nhất thị trường, Dịch vụ sau bán hàng luôn làm hài lòng khách hàng khó tính nhất. -------------------------------------------------------------------------------------------------------------------------------------- Quý khách hàng cần lưu ý: - Cần có những kiến thức cơ bản về Điện tử trước khi đặt mua hàng (Phân biệt được linh kiện cơ bản, chiều cắm của linh kiện (nếu có)…) - Đối với các loại linh kiện, bo mạch hoặc module: Vui lòng kiểm tra kỹ mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc. - Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch - Linh Kiện Thành Công sẽ không bảo hành những trường hợp: + Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch... + Sử dụng không đúng điện áp... + Các tác nhân hàn, cậy, làm biến dạng mạch...
