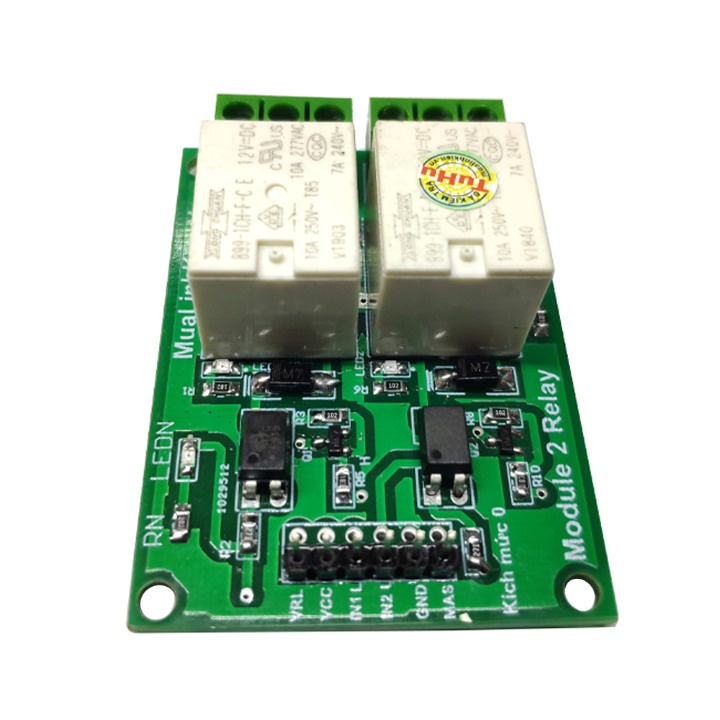

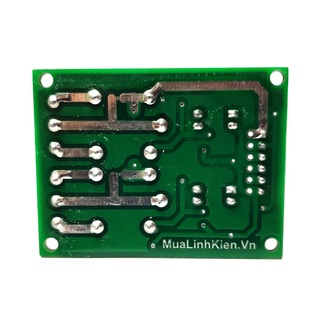

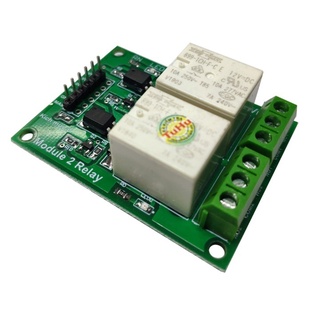

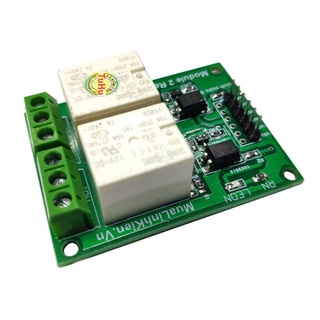

Module Relay 12V 2 Kênh 10A Cách Ly Quang

THÔNG SỐ KĨ THUẬT _ Tín hiệu vào điều khiển: DC12V. _ Nguồn khuyên dùng: 12V_1A hoặc 12V_2A. _ Mặc định tín hiệu từ vi điều khiển. _ Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A. _ Mạch sử dụng cách ly thông qua PC 817. _ Có Di_ot 1N4007 SMD chống ngược. _ Sử dụng Tranzito C1815 SMD để kích dòng. _ Muốn cách ly thì sử dụng 2 nguồn riêng. ***Cách Sử Dụng: Có 5 chân ( VRL; VCC; IN1; IN2; GND; MAS ). _ Nối chân VCC với chân VRL. _ Nối chân GND với chan MAS. _ Đưa tín hiệu từ Vi Điều Khiển hoặc Cảm Biến vào chân IN1 hoặc IN2. _ COM: Chân Chung của Relay. _ NC: Tiếp điểm thường đóng. _ NO: Tiếp điểm thường mở. ************ CÔNG DỤNG SẢN PHẨM _ Lắp hệ thống điều khiển giàn phơi quần áo tự động. _ Dùng để điều khiển thiết bị điện 220V qua Relay. _ Nhận tín hiệu từ vi điều khiển: 8051; AVR; PIC; Arduino;... để điều khiển các thiết bị. _ Có thể nhận từ các loại module cảm biến: CB Ánh Sáng; CB Khí; CB Rung;... để đóng ngắt các thiết bị. ************ ✦ ✦ ✦ Email: ✦ Thanh Nghị, phường Bách Khoa, quận Hai Bà Trưng, Hà Nội. ✦ Xem chi tiết thêm tại: ***Lưu ý khách hàng mua hàng tại shop: _Shop in đơn hàng loạt vậy nên tất cả ghi chú của khách hàng shop sẽ không đọc được. Quý khách vui lòng không ghi chú mà chọn đúng phân loại hàng hoặc nhắn tin trực tiếp với shop. _Sản phẩm của shop đa số có kích thước nhỏ. Do vậy tất cả đơn báo thiếu hàng shop sẽ giải quyết gửi bù cho khách với điều kiện khách hàng cung cấp video mở kiện hàng cho shop. Xuất xứ: Trung Quốc NSX: 2021 Tổ chức chịu trách nhiệm về hàng hóa: Linh Kiện TuHu Người đại diện: Trần Văn Vũ Thanh Nghị, phường Bách Khoa, quận Hai Bà Trưng, Hà Nội, Việt Nam. Nguồn: BHU
