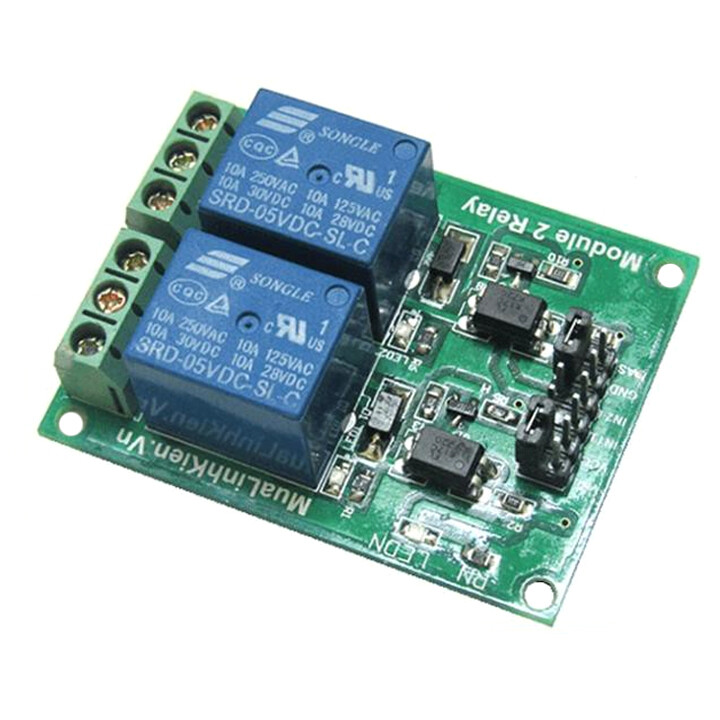

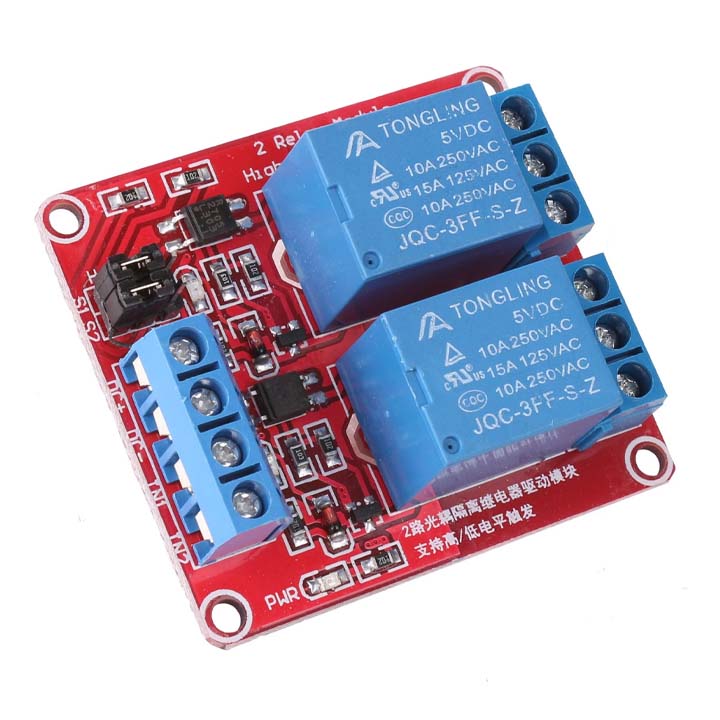

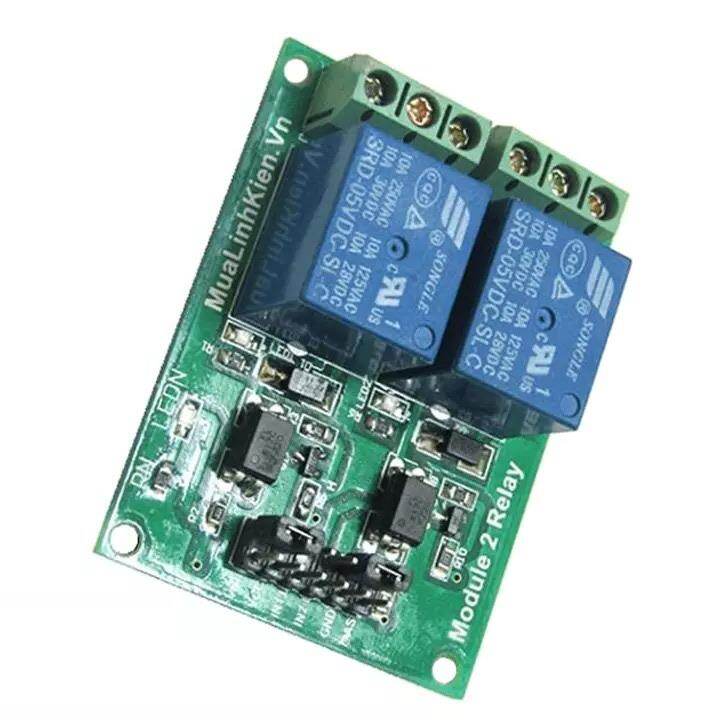

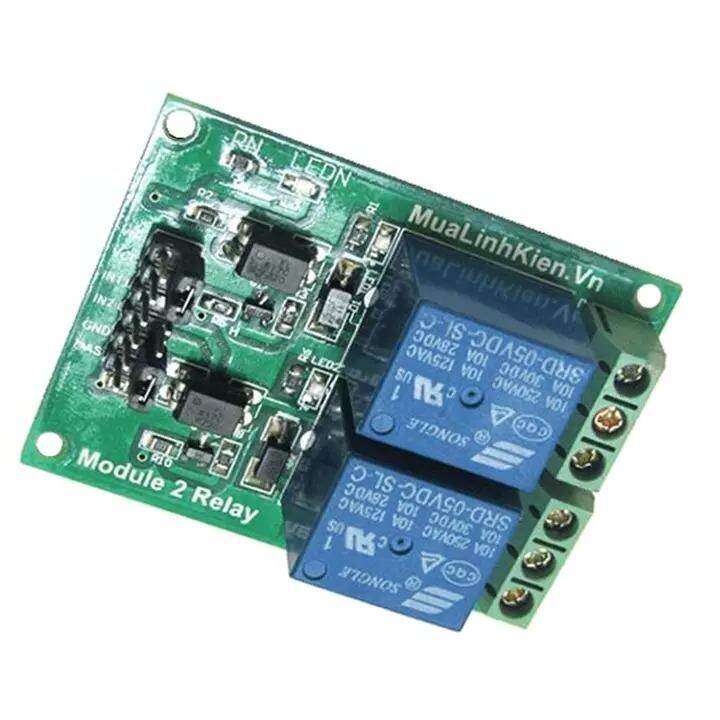

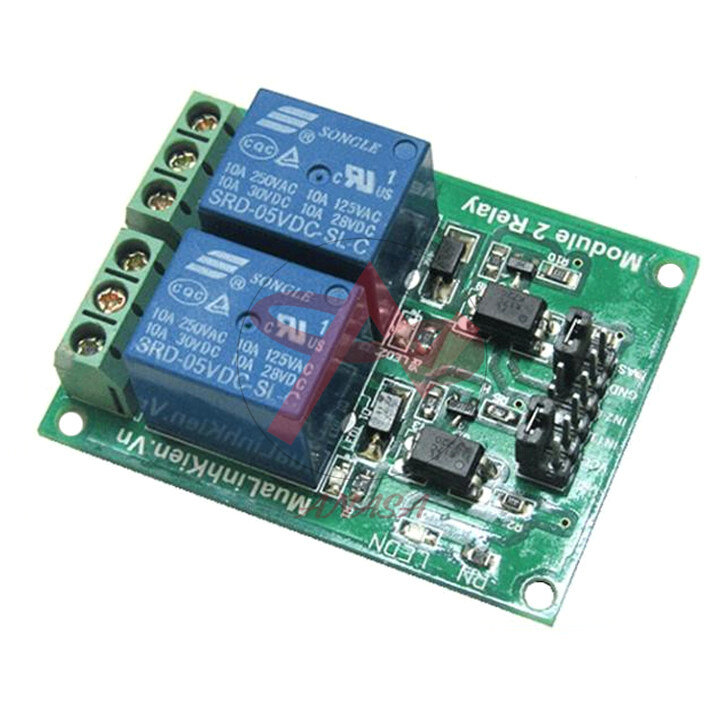

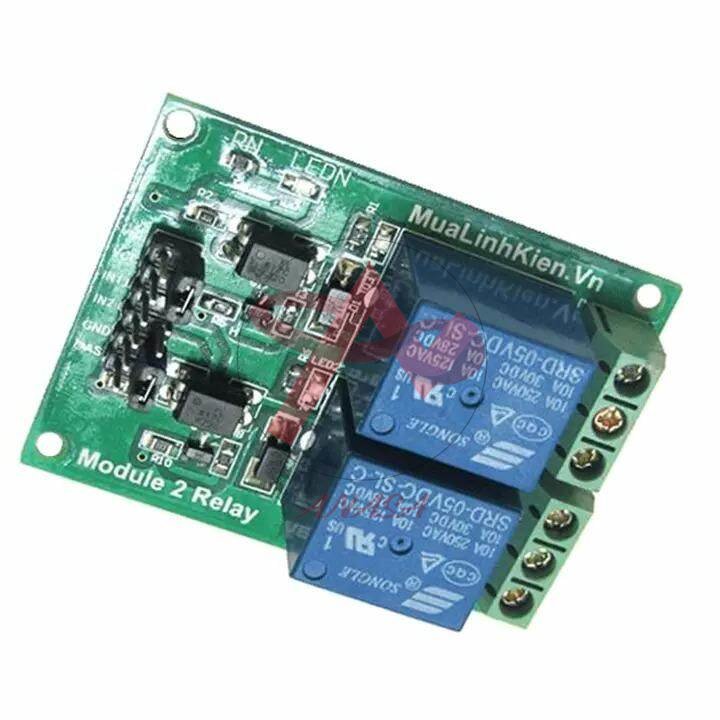

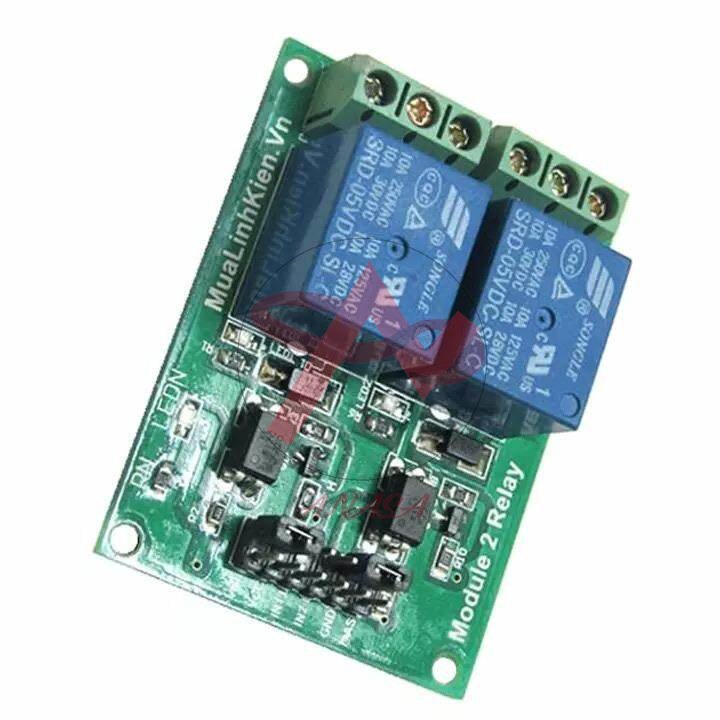

Module Relay 5V 2 Kênh 10A Cách Ly Quang

Thông Số Kỹ Thuật:

- Tín hiệu vào điều khiển: 5V - DC.

- Nguồn khuyên dùng: 5V - 1A hoặc 5V - 2A.

- Mặc định tín hiệu từ vi điều khiển.

- Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A.

- Mạch sử dụng cách ly thông qua PC 817.

- Có Di-ot 1N4007 SMD chống ngược.

- Sử dụng Tranzito C1815 SMD để kích dòng.

- Muốn cách ly thì sử dụng 2 nguồn riêng.

- Kích thước: 55mmx25mm.

***Cách Sử Dụng: Có 5 chân ( VRL; VCC; IN1; IN2; GND; MAS )

- Nối chân VCC với chân VRL.

- Nối chân GND với chan MAS.

- Đưa tín hiệu từ Vi Điều Khiển hoặc Cảm Biến vào chân IN.

***Đầu ra:

- COM: Chân Chung của Relay.

- NC: Tiếp điểm thường đóng.

- NO: Tiếp điểm thường mở.

Công Dụng:

- Dùng để điều khiển thiết bị điện 220V qua Relay.

- Nhận tín hiệu từ vi điều khiển: 8051, AVR, PIC; Arduino,... để điều khiển các thiết bị.

- Có thể nhận từ các loại module cảm biến: CB Ánh Sáng, CB Khí, CB Rung,... để đóng ngắt các thiết bị.
