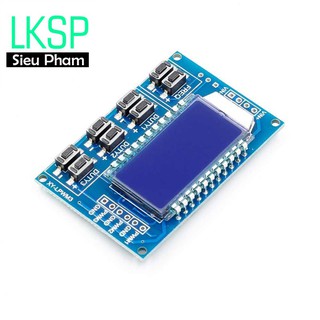

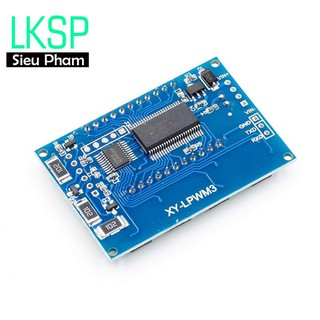

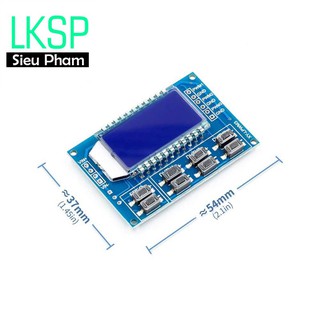

Module Phát Xung PWM 3 Kênh Hiển Thị LCD

📌-- THÔNG SỐ KỸ THUẬT ❇Điện áp cung cấp: 3.3V - 30VDC ❇Dải tần số tạo ra: 1Hz - 150KHz ❇Độ chính xác: ~ 2% ❇Dòng tải tín hiệu ra tối đa: 30mA ❇Biên độ xung PWM = Nguồn cung cấp ❇Tự động phân chia dải hiển thị tần số: ➡Nếu hiển thị XXX (không có dấu .): Dải tần số từ 1Hz - 999HZ ➡Nếu hiển thị X.XX : Dải tần số từ 1KHz - 9.99KHz ➡Nếu hiển thị XX.X: Dải tần số từ 10KHz - 99.9KHz ➡Nếu hiển thị XXX (Có dấu chấm hàng chục và hàng trăm): Dải tần số là 1KHz - 150KHz 📌--Thiết lập tần số : ❇“F101”: Đặt tần số từ 101 HZ (001~999) ❇“F1.05”: Đặt tần số từ 1.05 KHZ (1.00~9.99) ❇“F10.5”: Đặt tần số từ 10.5KHZ (10.0~99.9) ❇“F1.0.5”: Đặt tần số từ 105KHZ (1.0.0~1.5.0) 📌--Thiết lập độ rộng xung PWM: ❇“Dx:yyy”: Thiết lập độ rộng xung đầu ra PWM x: (1~3) PWM1/PWM2/PWM3, yyy: (000~100) duty cycle %. Ví dụ: D1:050, thiết lập đầu ra PWM1, độ rộng xung 50%. 📌--Đọc các tham số: ❇Gửi text "read" và các tham số muốn đọc theo định dạng sau: F156, D1: 052, D2: 059, D3: 058, ➡Thành công sẽ trả về: DOWN. ➡Không thành công sẽ trả về: FALL. 📌-- LƯU Ý - Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha) …………………………………………………………………………………………………………. 📌 Shop Linh kiện Siêu Phàm cam kết chất lượng sản phẩm . 1️⃣ Cam kết hàng đúng mô tả SP và đúng ảnh chụp 2️⃣ Cam kết đổi hoặc hoàn tiền nếu SP bị lôĩ 3️⃣ Cam kết hoàn tiền nếu sản phẩm không đạt chất lượng và không đúng mô tả sản phẩm. 4️⃣ Cam kết giao hàng thời gian nhanh nhất trong khả năng có thể. 5️⃣ Cam kết tư vấn, hướng dẫn sử dụng sản phẩm tận tình và chu đáo. ✔ Nếu cần thêm thông tin về sản phẩm, liên hệ với shop quachat shopee nhé ✔ Mọi phản hồi liên quan đến sản phẩm các bạn vui lòng chat cho mình trước khi đánh giá nhé, mình sẽ hỗ trợ nhanh và tốt nhất cho các bạn trong khả năng có thể. Đừng đánh giá shop * thấp nha. Shop xin chân thành cám ơn ! #phátxung #tạoxung #xungvuông #tầnsố #ducy #độrộngxung #độngcơ #pwm #điềutốc #dimmer #điềukhiển #nhàthôngminh
