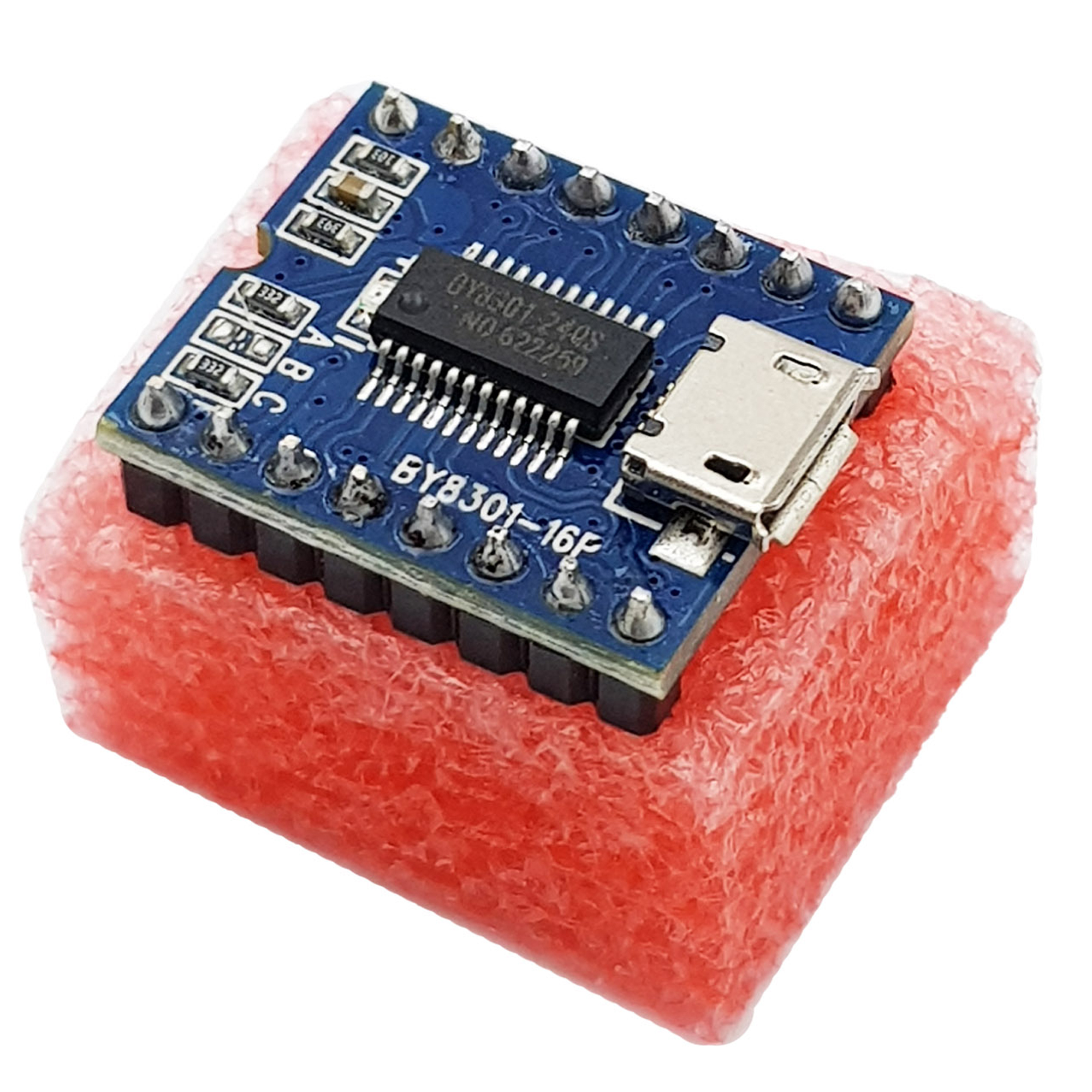

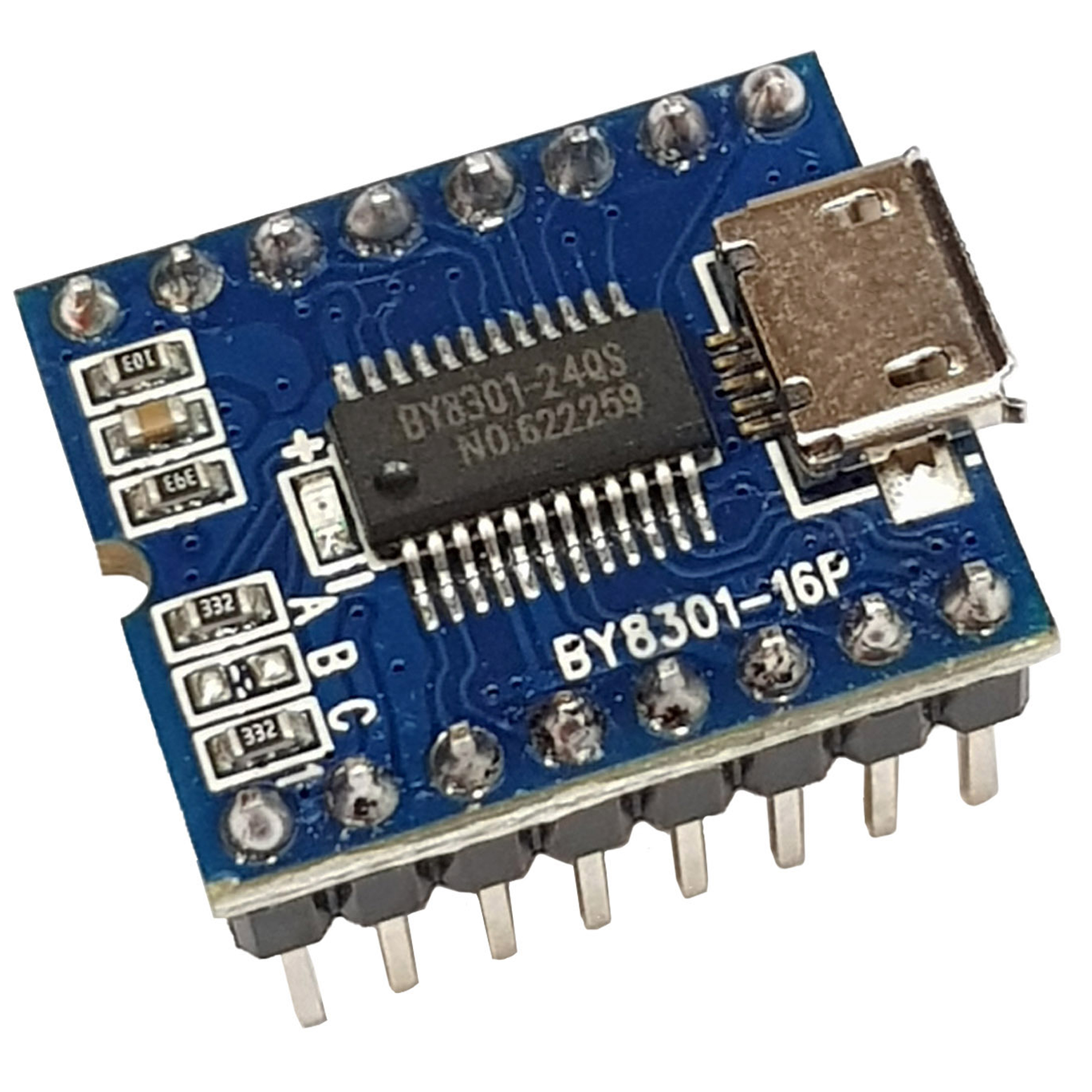

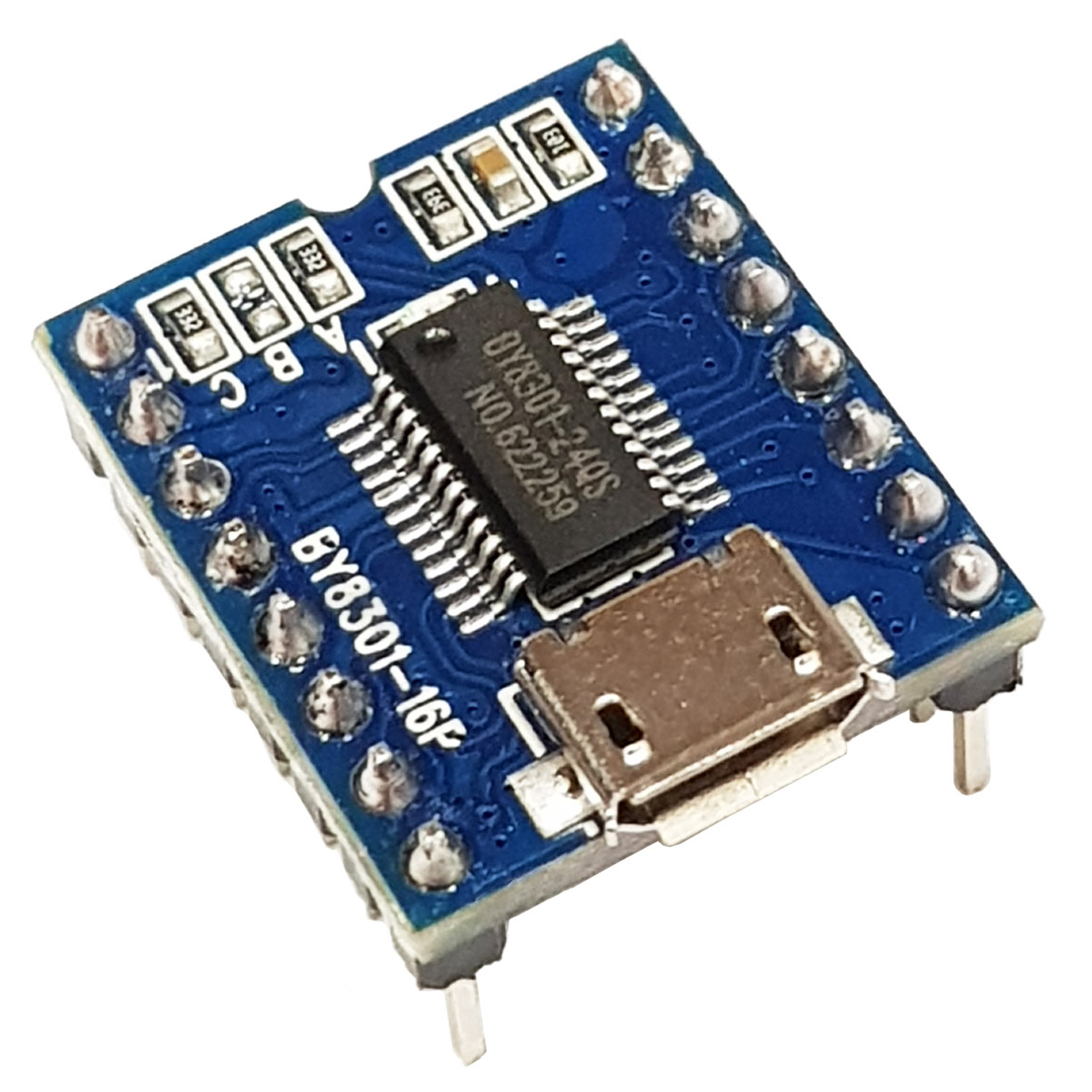

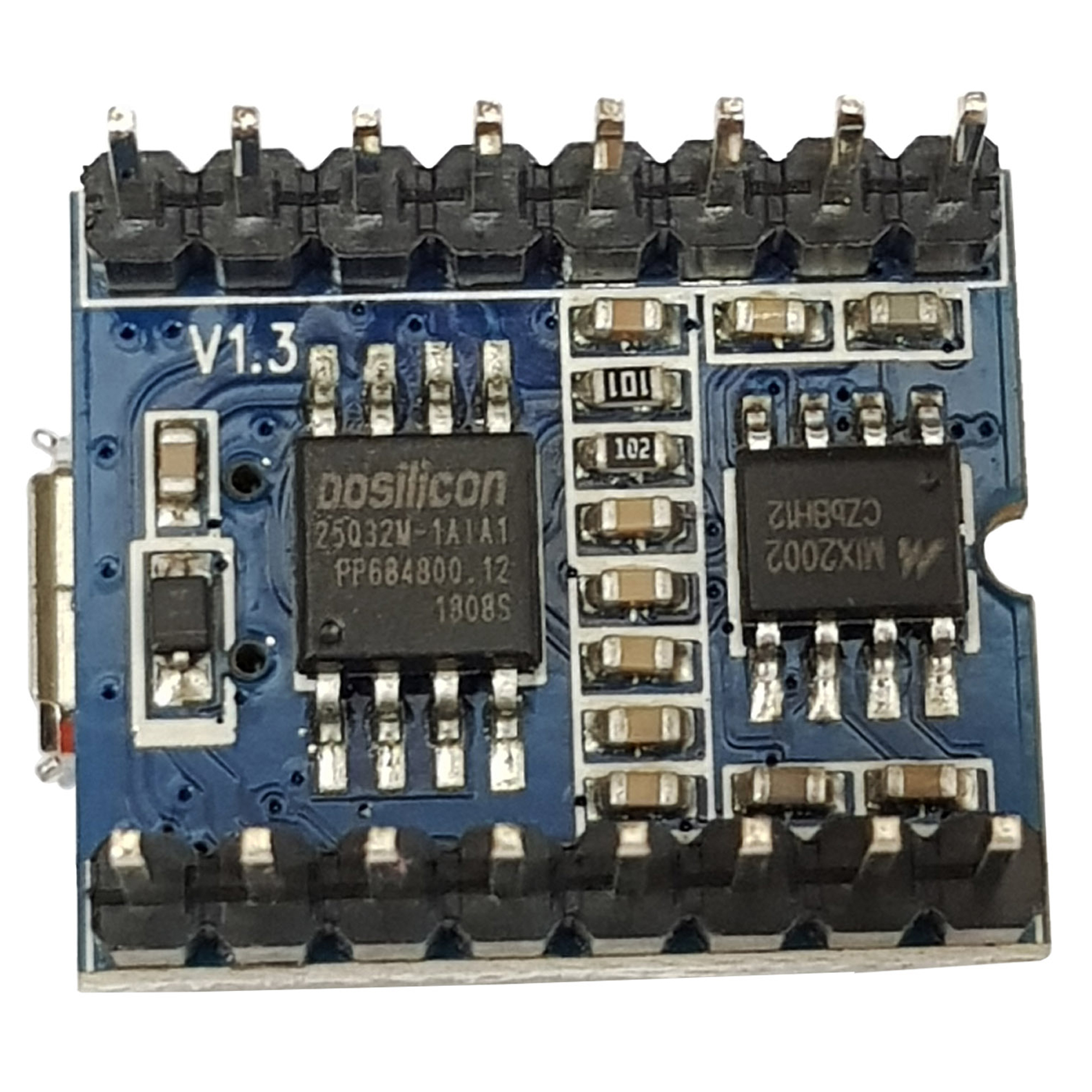

Module phát âm thanh MP3 BY8301-16P

Module phát âm thanh MP3 BY8301-16P là một loại module mp3 chất lượng cao mới, tính năng nhỏ gọn, sử dụng ic chính BY8301-SSOP24 MP3, hỗ trợ giải mã kép định dạng MP3, WAV. Có khả năng lưu trữ dữ liệu, upload bằng cổng micro usb, không cần phần mềm nạp phức tạp, bạn chỉ cần kết nối mạch với máy tính mở phần mềm của nhà sản xuất là có thể upload file âm thanh vào mạch một cách dễ dàng, nó có thể điều khiển trực tiếp bằng cách kích trực tiếp hỗ trợ lên trới 21 đoạn âm thanh, hoặc có thể giao tiếp UART để điều khiển theo yêu cầu của MCU, module có 8 chế độ người dùng có thể tùy chỉnh theo mục đích sử dụng. Nó có đầy đủ tính năng giống mạch JQ6500, thậm chính nhỉnh hơn ở phần giao tiếp trực tiếp, có hỗ trợ sử dụng và thư viện đầy đủ từ nhà sản xuất.

Ứng dụng của mạch âm thanh MP3 BY8301-16P

• Điều khiển trong khu vực công nghiệp tự động hóa, thiết bị điều khiển.
• Giao thông thông minh: Trạm thu phí, bãi đậu xe, xe nhắc nhở bằng giọng nói
• Ngành công nghiệp quảng cáo: Quảng cáo bằng giọng nói.
• Ngành dịch vụ: Cửa mở ra và nhắc nhở bằng giọng nói, sử dụng để chào và tạm biệt khách hàng.
• Ngành an ninh: Nhắc nhở bằng giọng nói.
• Y khoa điện tử: Thiết bị cảnh báo bằng giọng nói như mạch tự động rửa tay, mạch tự động đo thân nhiệt.
• Đồ chơi cao cấp: Tạo hiệu ứng cho các chuyển động hoặc câu thoại cho đồ chơi
• Ngành giáo dục: Sử dụng trong các bài thuyết trình địa lý, lịch sử, các sơ đồ, giáo dục giao tiếp.

Thông số kỹ thuật:

• Model: Y8301-16P
• Điện áp làm việc: 3.6-5VDC (khuyến nghị 4.2V)
• Hỗ trợ định dạng âm thanh: MP3, WAV
• Dung lượng: 4MB
• Giao tiếp: USB 2.0
• Phương pháp điều khiển:
  • Kích trực tiếp (hỗ trợ 21 đoạn âm thanh)
  • Giao tiếp UART
• Giao tiếp UART: Standard serial port, 3.3V TTL level, baud rate 9600
• Chế độ làm việc: 8 chế độ khác nhau, tinh chỉnh bằng cách hàn trở trên các điểm A B C
• Dòng tiêu thụ: 15mA
• Đầu ra công suất: 3W/4Ω hoặc 2W/8Ω
• DAC đầu ra, năng động phạm vi hỗ trợ 90dB, SNR hỗ trợ 85dB.
• Kích thước: 21*18mm
• Trọng lượng: 5g
• Nhiệt độ làm việc: -40 ℃～70 ℃
• Độ ẩm làm việc: 5%～95%
• Tiêu chuẩn 2.54mm pin header, DIP16

Tài liệu tham khảo(phần mềm, thư viện, file hướng dẫn, datasheet): https://drive.google.com/file/d/1xRyRDmVO9h7JoElNAlAskU1tf1cAIPRY/view?usp=sharing

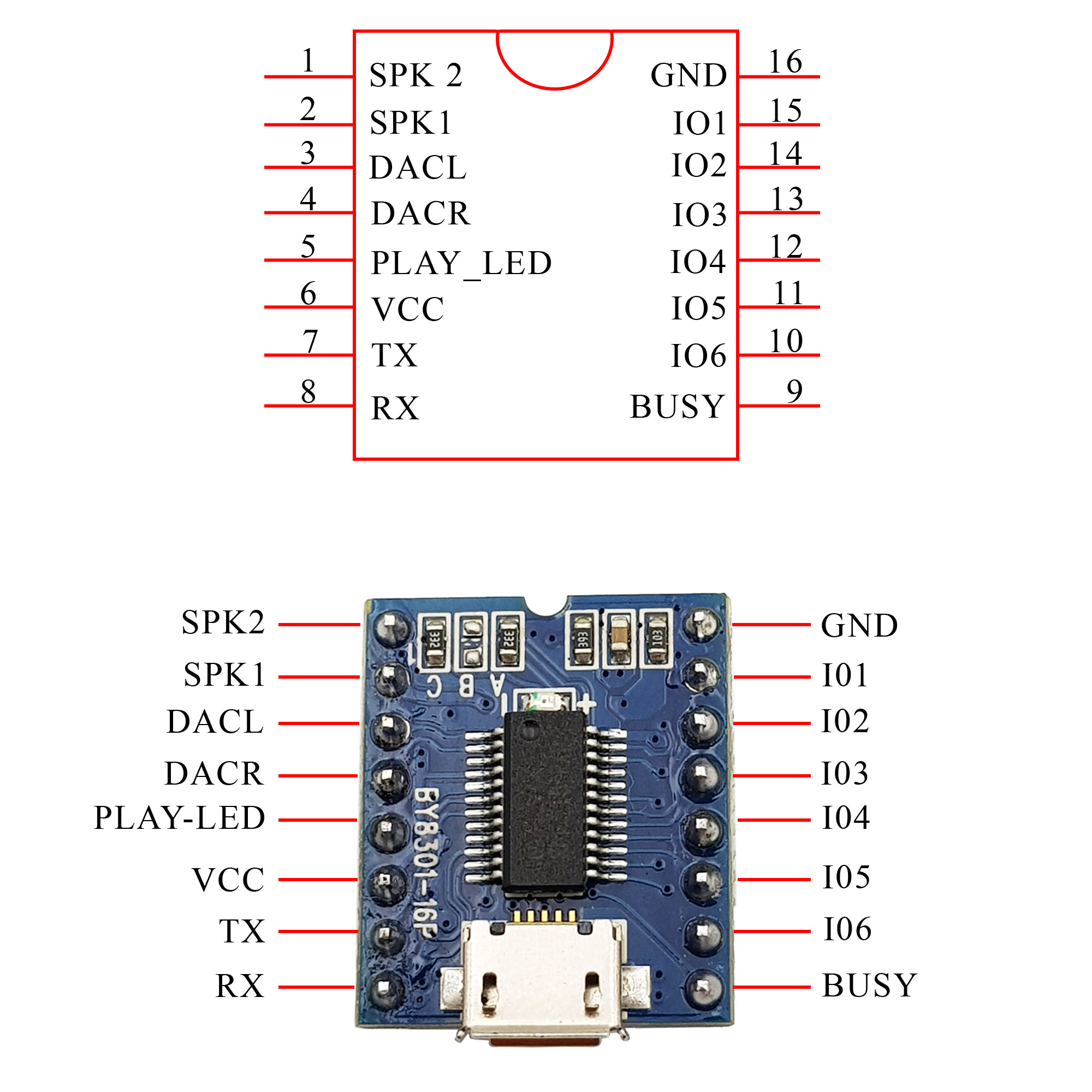

Sơ đồ chân mạch âm thanh MP3 BY8301-16P

Sơ đồ chân Module phát âm thanh MP3 BY8301-16P

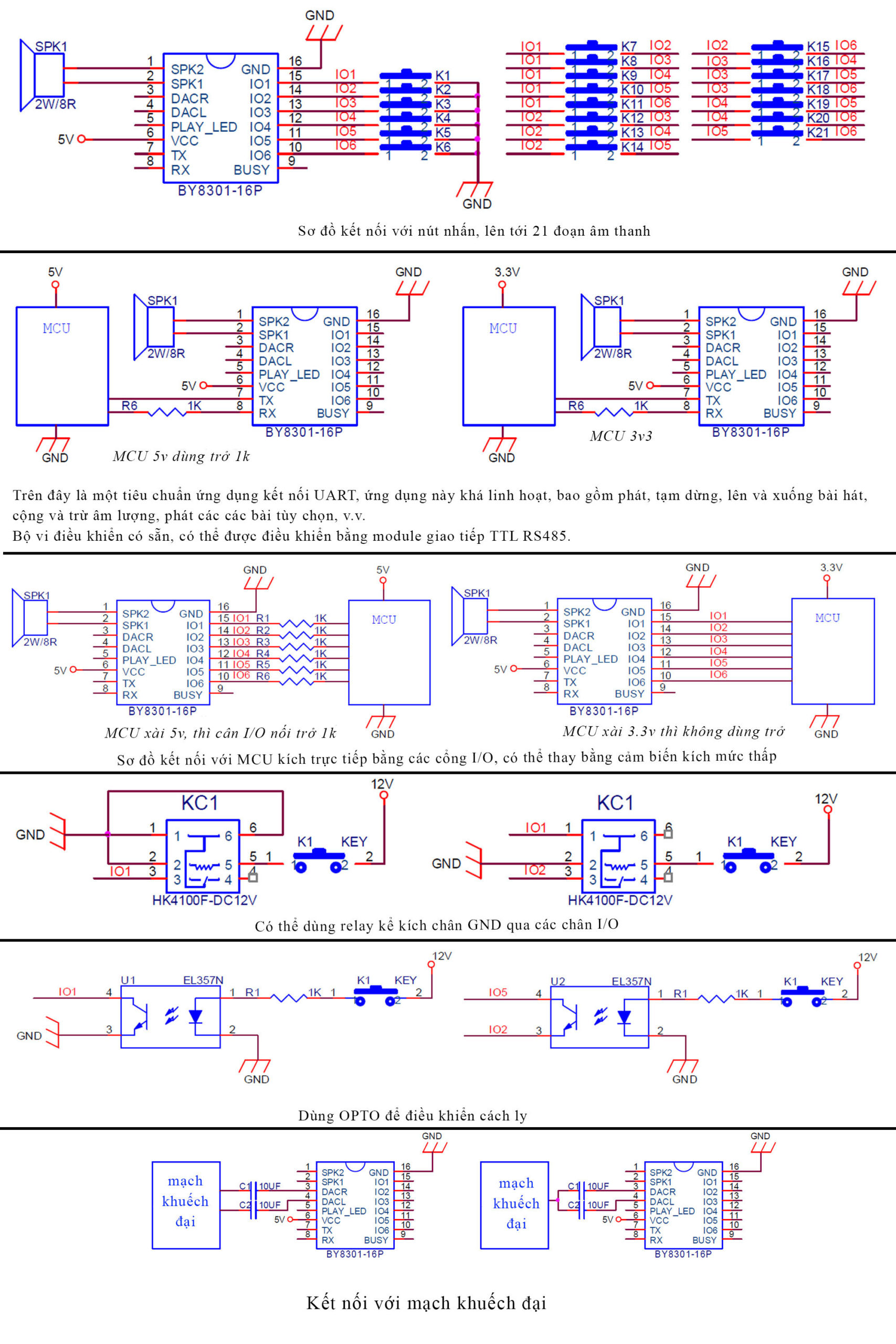

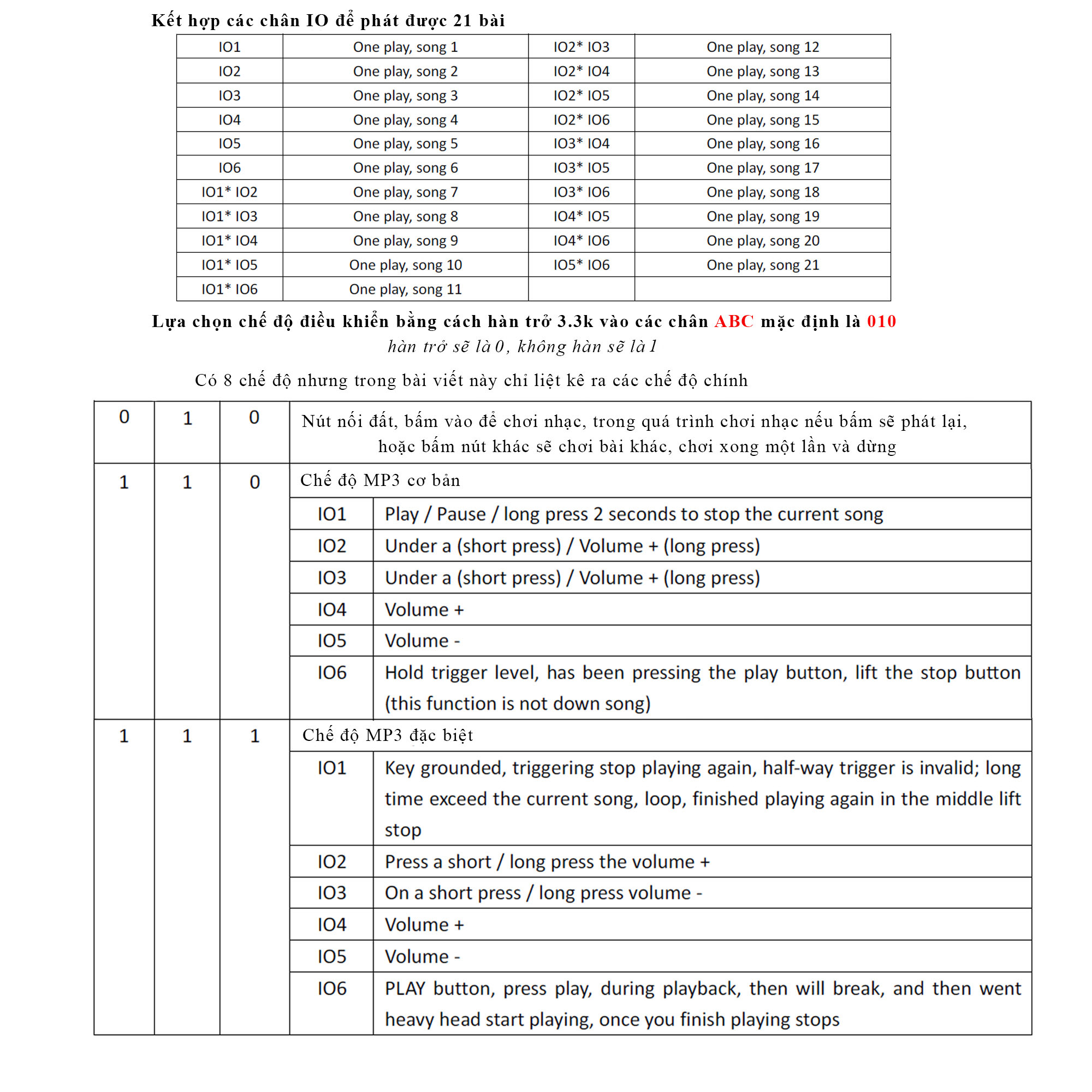

Phương pháp giao tiếp

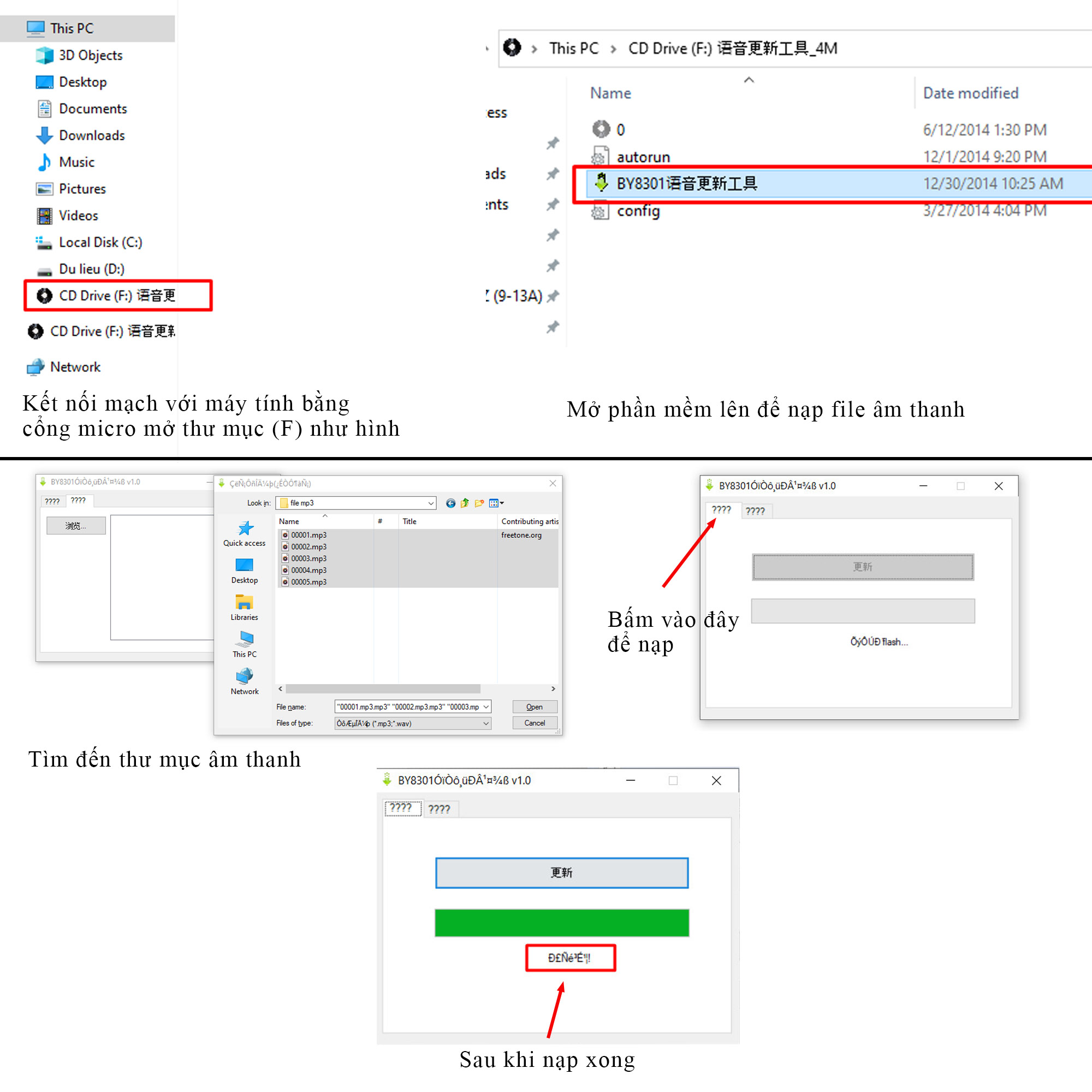

Hướng dẫn tải âm thanh lên mạch:

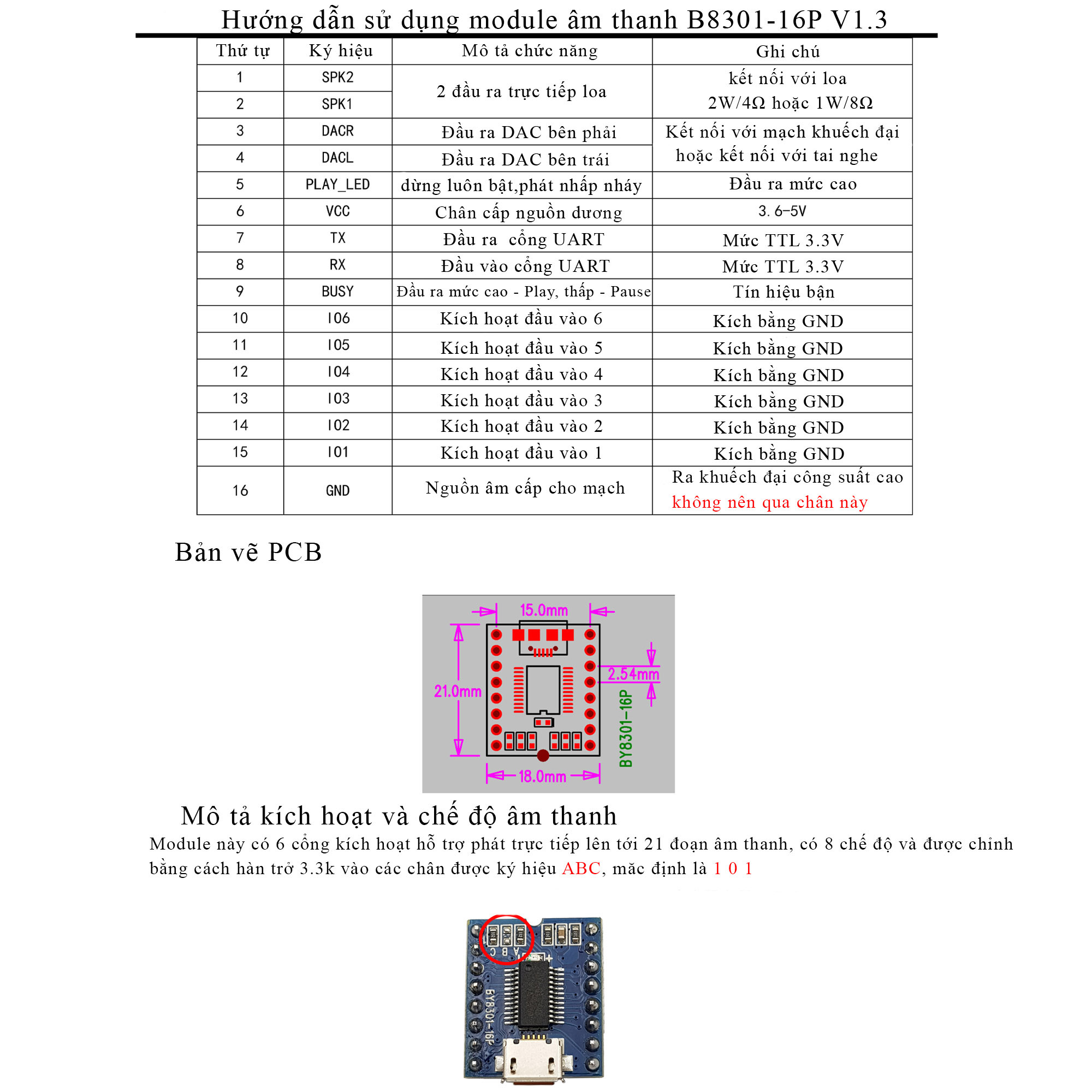

Hướng dẫn sử dụng

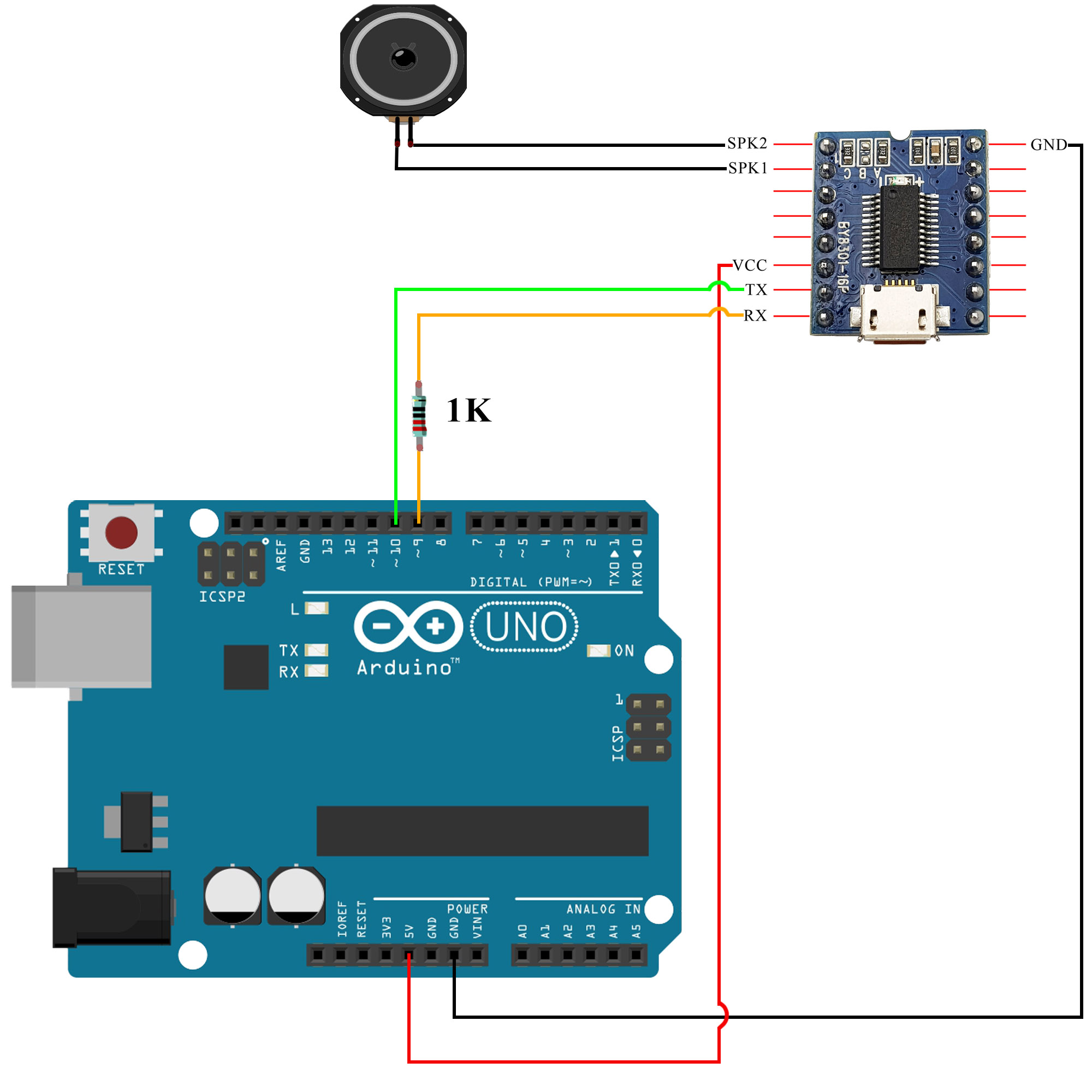

Sơ đồ kết nối

Sơ đồ kết nối Module phát âm thanh MP3 BY8301-16P
