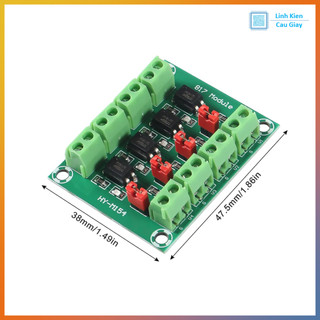

Module Opto Cách Ly 4 Kênh PC817

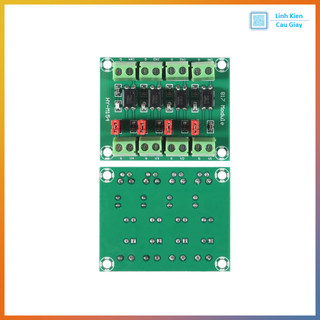

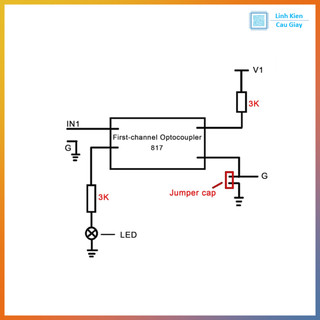

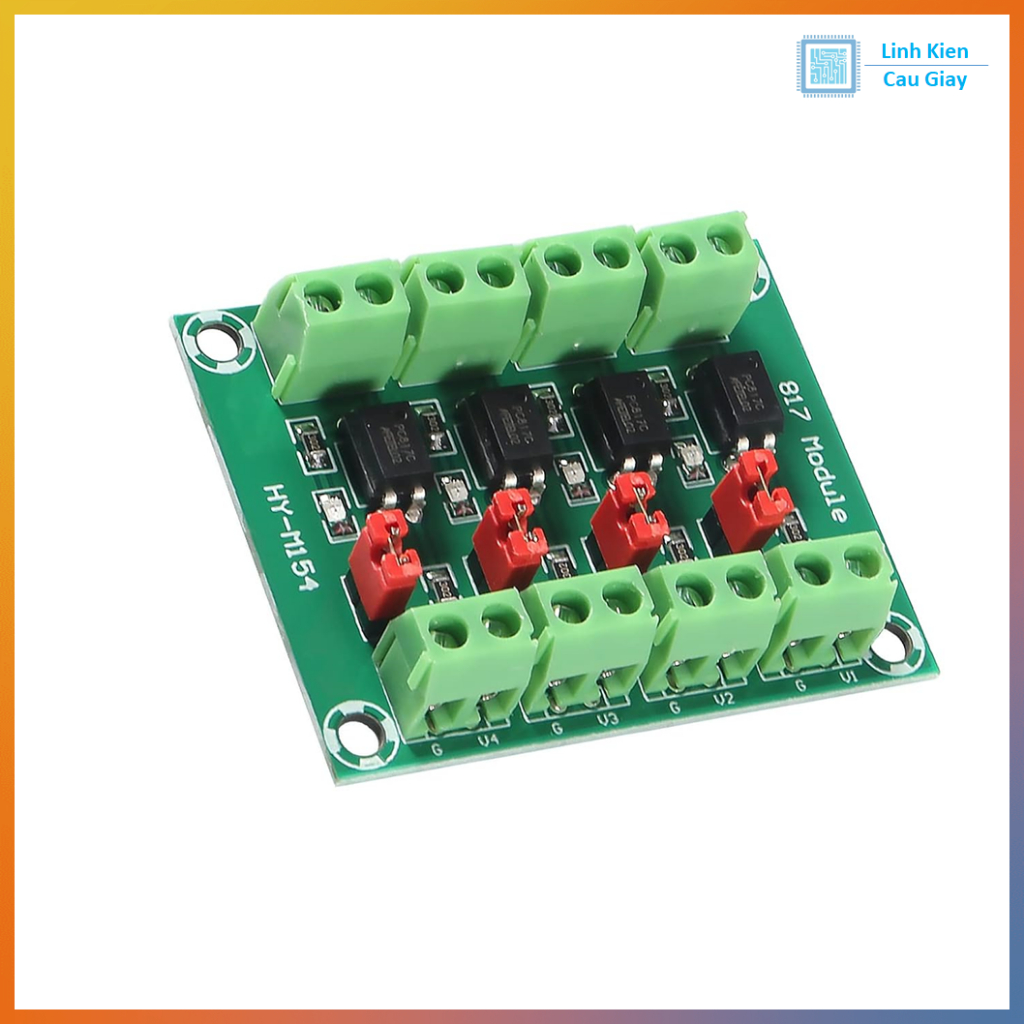

Module opto cách ly 4 kênh PC817 – Cách ly tín hiệu cho Arduino, PLC, mạch công suất Mô tả sản phẩm Module sử dụng 4 optocoupler PC817 giúp cách ly điện áp, chống nhiễu, bảo vệ vi điều khiển khi giao tiếp với mạch công suất hoặc môi trường công nghiệp. Mỗi kênh có điện trở hạn dòng + LED báo trạng thái, chỉ cần cấp tín hiệu vào là đầu ra sẽ đóng/mở tương ứng. Cho phép chuyển mức điện áp và cách ly giữa mạch logic 3.3V/5V với mạch 12–24V (tùy cách đấu tải và nguồn phía output). Thiết kế dùng terminal vặn ốc hoặc header, có lỗ bắt vít, dễ đấu dây, phù hợp lắp trong tủ điện, hộp điều khiển, mô hình dạy học. Ứng dụng Cách ly tín hiệu giữa Arduino, ESP32, STM32, Raspberry Pi với rơ-le, MOSFET, contactor, PLC mini, cảm biến công nghiệp 12–24V. Đọc tín hiệu công tắc hành trình, cảm biến tiệm cận, encoder đơn giản, nút nhấn xa trong môi trường nhiễu cao. Bảo vệ mạch điều khiển trong máy CNC mini, máy đóng gói, băng tải, robot, hệ thống IoT công nghiệp. Dùng trong bộ thực hành PLC, bộ thí nghiệm STEM để minh họa nguyên lý cách ly quang. Sơ đồ chân Phía IN (vi điều khiển): Thường có VCC, GND chung và các chân: IN1, IN2, IN3, IN4: tín hiệu điều khiển 4 kênh. Phía OUT (mạch công suất): Thường có GND_OUT và 4 chân/ngõ ra: OUT1, OUT2, OUT3, OUT4 (collector hở hoặc dạng mức logic Thông số kĩ thuật Số kênh: 4 kênh độc lập Optocoupler: PC817 hoặc tương đương Điện áp kích (IN): thường hỗ trợ 3.3V – 24V (tùy điện trở trên board, nên ghi rõ theo lô hàng) Kiểu ngõ ra: transistor trong PC817 (collector–emitter), có thể kéo lên 5V, 12V, 24V qua tải/điện trở Cách ly: cách ly quang giữa mạch điều khiển và mạch tải, giảm nhiễu, chống vòng mass Tốc độ đáp ứng: phù hợp tín hiệu điều khiển on/off, xung tần số thấp – trung bình Kích thước: PCB nhỏ gọn, có lỗ bắt vít 4 góc  Hướng dẫn sử dụng Nguồn vào (IN): Cấp VCC_IN (thường 5V) và GND cho phần input. Nối IN1–IN4 với chân digital của Arduino/MCU (qua resistor đã có sẵn). Nguồn ra (OUT): Cấp nguồn riêng cho phía tải (5V/12V/24V tùy thiết kế) và nối mass về GND_OUT. Nối OUT1–OUT4 tới đầu vào rơ-le, PLC, transistor, module công suất… Có thể đấu OUT dạng collector hở: OUT → chân input, thêm điện trở kéo lên V+ nếu cần mức logic. Khi INx ở mức HIGH, LED tương ứng sáng, opto dẫn, OUTx đổi trạng thái (ON/OFF tuỳ kiểu tải). Không để dòng/điện áp phía OUT vượt giới hạn PC817 và datasheet board; tránh chập tải trực tiếp mà không có điện trở/tải nối tiếp. Lắp module trong hộp/tủ khô ráo, tránh chạm tay vào phần mạch khi đang hoạt động. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag
