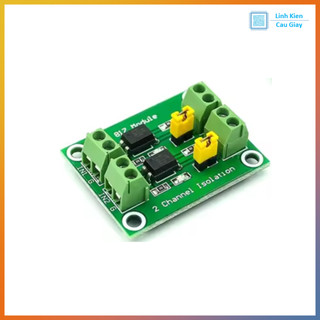

Module Opto Cách Ly 2 Kênh PC817

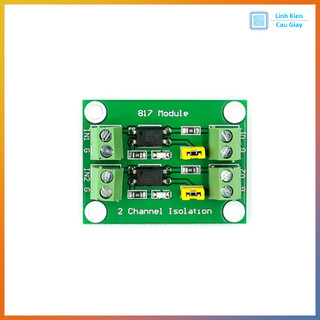

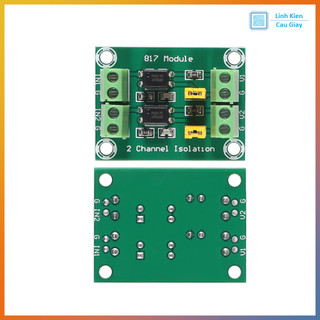

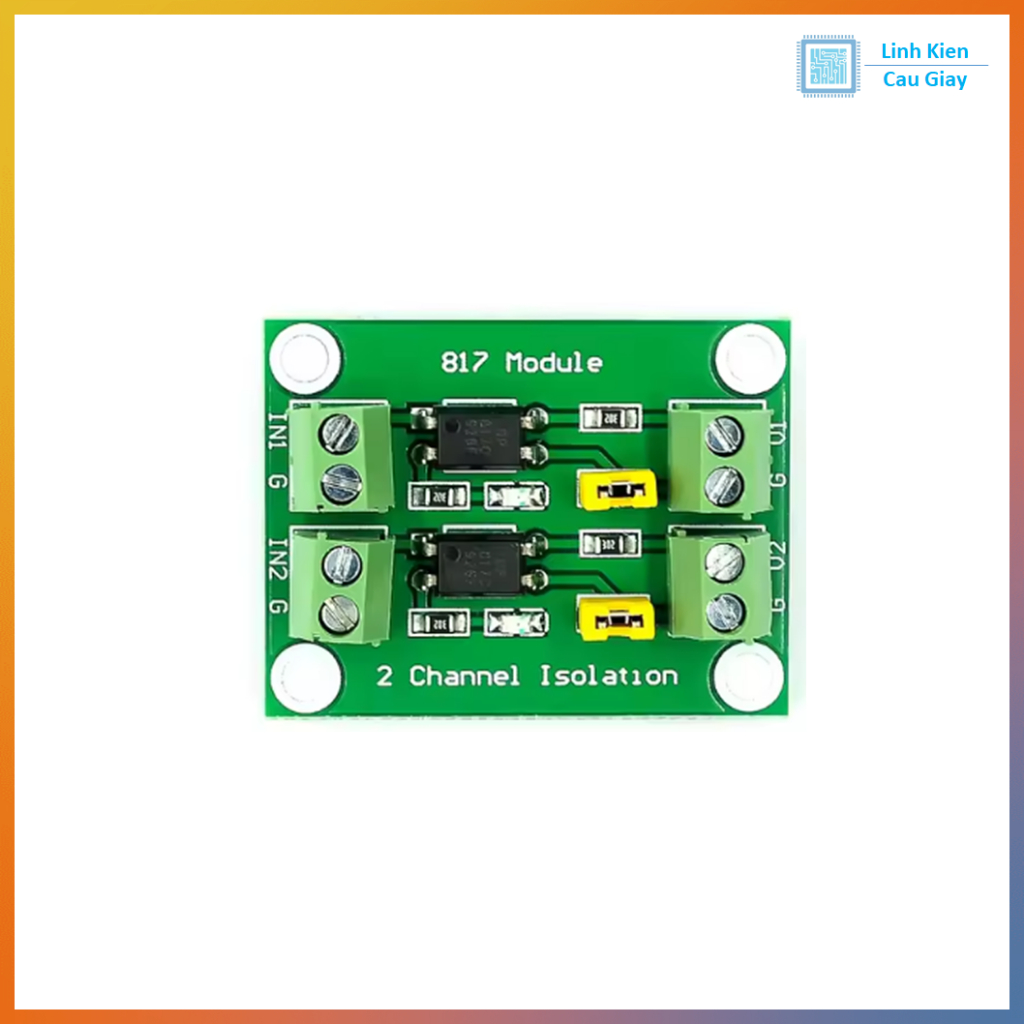

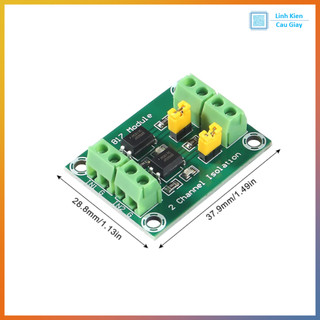

Module cách ly quang 2 kênh 817 Mô tả sản phẩm Module cách ly quang 2 kênh sử dụng IC PC817 giúp cách ly điện áp, chống nhiễu, bảo vệ vi điều khiển khi giao tiếp với mạch công suất, cảm biến, công tắc ở môi trường công nghiệp. Mỗi kênh có đèn LED báo trạng thái, điện trở hạn dòng tích hợp, chỉ cần cấp tín hiệu vào là đầu ra sẽ đóng/mở tương ứng. Phù hợp dùng làm bộ đệm tín hiệu, chuyển mức điện áp, cách ly giữa mạch logic 3.3V/5V với mạch 12V–24V. Thiết kế dạng terminal vặn ốc, lỗ bắt vít 4 góc chắc chắn, dễ đấu dây và gắn vào hộp điện, tủ điều khiển. Ứng dụng Cách ly tín hiệu giữa Arduino, ESP32, STM32, Raspberry Pi với mạch rơ-le, contactor, PLC mini, cảm biến công nghiệp. Chuyển mức và bảo vệ khi đọc tín hiệu công tắc hành trình, NPN/PNP, cảm biến tiệm cận 12–24V. Dùng trong máy CNC mini, máy đóng gói, dây chuyền băng tải, dự án IoT, mô hình PLC & STEM. Bảo vệ mạch điều khiển khỏi xung nhiễu, sụt áp, lỗi đấu nhầm từ phía tải. Sơ đồ chân Phía INPUT (trái): IN1, G (GND): Tín hiệu điều khiển kênh 1 và mass. IN2, G (GND): Tín hiệu điều khiển kênh 2 và mass. Phía OUTPUT (phải): G, O1: Mass và ngõ ra kênh 1 sau opto. G, O2: Mass và ngõ ra kênh 2 sau opto. Lưu ý: Mass input và output có thể tách biệt để đạt cách ly; tuỳ jumper/hệ đấu dây có thể dùng chung hoặc tách riêng. Thông số kĩ thuật Số kênh: 2 kênh (2 Channel Isolation) Optocoupler: PC817 hoặc tương đương Điện áp vào (IN): thường 3.3V–24V (tùy cấu hình điện trở trên board – anh ghi thêm theo lô thực tế) Dạng tín hiệu: TTL/CMOS, xung, on/off Tốc độ đáp ứng: phù hợp cho điều khiển số, tín hiệu logic (không dùng cho truyền dữ liệu tốc độ rất cao) Kiểu ngõ ra: Collector hở / mức logic (tuỳ cách kéo lên hoặc nối với tải) Kích thước PCB: nhỏ gọn, có 4 lỗ bắt vít ở bốn góc Hướng dẫn sử dụng Xác định mức điện áp tín hiệu vào phù hợp với điện trở trên board (thường 3.3–24V, nên test trước với 5V). Nối G (input) của module với GND của mạch điều khiển; nối IN1 / IN2 tới chân digital muốn dùng. Phía output: Nối G (output) với mass của mạch tải/nguồn phía ngoài. O1 / O2 nối tới đầu vào rơ-le, PLC, opto khác, transistor, module công suất… Có thể kéo lên 5V, 12V hoặc 24V qua điện trở để dùng dạng collector hở (open-collector). Khi chân IN1/IN2 ở mức HIGH, opto tương ứng dẫn, O1/O2 đổi trạng thái (ON/OFF theo kiểu đấu tải). Đảm bảo điện áp và dòng qua phía tải không vượt quá giới hạn của PC817 và linh kiện trên board. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag
