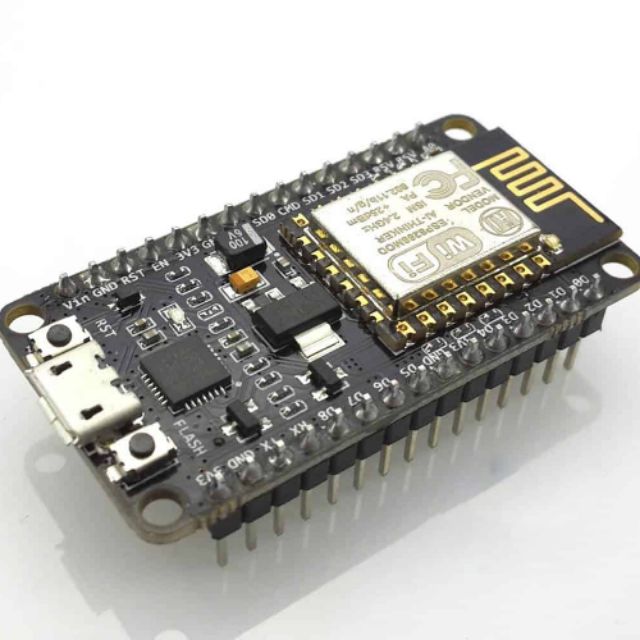

Module Nodemcu ESP8266 ESP-12E CP2102

– IC chính: ESP8266 Wifi SoC. – Phiên bản firmware: Node MCU. – Chip giao tiếp UART: CP2102. – GPIO tương thích hoàn toàn với firmware – Node MCU. – Cấp nguồn: 5VDC MicroUSB hoặc Vin. – GIPO giao tiếp mức 3.3VDC – Tích hợp Led báo trạng thái, nút Reset, Flash. – Tương thích hoàn toàn với trình biên dịch Arduino. – Wifi chuẩn Wireless 802.11 b / g / n – 03 chế độ hoạt động: STA / AP / STA + AP – Hỗ trợ các chuẩn giao tiếp I2C, SPI – Hỗ trợ ngõ ADC, PWM – Điện áp nguồn: 4.5V ~ 9V (USB powered) – Dòng điện tiêu thụ: ≈70mA (200mA MAX), Standby: <200uA – Hỗ trợ giao tiếp UART: 110 – 460800bps – Hỗ trợ cập nhật FW từ xa (OTA) – Hỗ trợ Smart Networking – Nhiệt độ hoạt động: -40 ℃ ~ + 125 ℃ – Lưu Ý: Khi thực hiện chương trình test được lệnh AT nhưng nạp code vào không chạy được cần sử dụng lệnh AT+RST để biết được chuẩn nạp của ESP: Vào Tools -> flas Mode -> chọn chuẩn nạp mà chúng ta đã đọc được qua lệnh AT+RST THÔNG TIN SẢN PHẨM Module thu phát Wifi ESP8266 NodeMCU Lua là kit phát triển dựa trên nền chip Wifi SoC ESP8266 với thiết kế dễ sử dụng và đặc biệt là có thể sử dụng trực tiếp trình biên dịch của Arduino để lập trình và nạp code, điều này khiến việc sử dụng và lập trình các ứng dụng trên ESP8266 trở nên rất đơn giản. Module thu phát Wifi ESP8266 NodeMCU Lua được dùng cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng Wifi, đặc biệt là các ứng dụng liên quan đến IoT. Kit RF thu phát Wifi ESP8266 NodeMCU Lua sử dụng chip nạp và giao tiếp UART mới và ổn định nhất là CP2102 có khả năng tự nhận Driver trên tất cả các hệ điều hành Window và Linux, đây là phiên bản nâng cấp từ các phiên bản sử dụng IC nạp giá rẻ CH340. Đặc tính nổi bật Module thu phát Wifi ESP8266 Tích hợp 2 nút nhấn Tích hợp chip chuyển usb – uart CH340 Full IO : 10 GPIO, 1 Analog, 1SPI , 2 UART, 1 I2C/I2S, PWM,v.v…. Được hỗ trợ bởi cộng đồng lớn mạnh Nodemcu THÔNG SỐ KỸ THUẬT Tương thích các chuẩn wifi : 802.11 b/g/n Hỗ trợ: Wi-Fi Direct (P2P), soft-AP Tích hợp TCP/IP protocol stack Tích hợp TR switch, balun, LNA, power amplifier and matching network Tích hợp bộ nhân tần số, ổn áp, DCXO and power management units +25.dBm output power in 802.11b mode Power down leakage current of <10uA Integrated low power 32-bit CPU could be used as application processor SDIO 1.1/2.0, SPI, UART STBC, 1×1 MIMO, 2×1 MIMO A-MPDU & A-MSDU aggregation & 0.4ms guard interval Wake up and transmit packets in < 2ms Dòng tiêu thụ ở Standby Mode < 1.0mW (DTIM3) Các chẩn giao tiếp và các thông tin khác : SDIO 2.0, SPI, UART Integrated RF switch, balun, 24dBm PA, DCXO, and PMU Integrated RISC processor, on-chip memory and external memory interfaces Integrated MAC/baseband processors Quality of Service management I2S interface for high fidelity audio applications On-chip low-dropout linear regulators for all internal supplies Proprietary spurious-free clock generation architecture Integrated WEP, TKIP, AES, and WAPI engines
