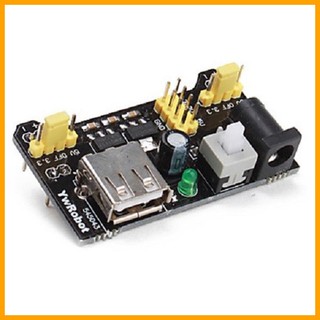

Module Nguồn AMS1117 3V3-5V

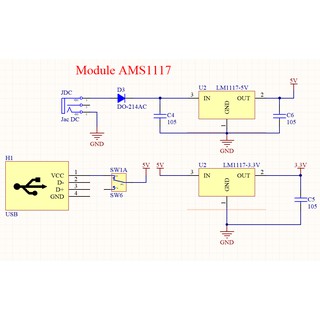

1.Thông số kỹ thuật Điện áp đầu vào : 6.5V-12V (DC) hoặc nguồn USB Điện áp đầu ra : 3.3V và 5V (DC) Dòng tiêu thụ : <700mA Kích thước : 5.3cm x 3.5cm Tương thích tốt với MB102 breakboard 2. Các kết nối: Đầu vào : Sử dụng Jack DC (5-12VDC) USB (5V) Đầu ra : jump 2.54mm được ghi giá trị trên module Nguyên lý hoạt động : Module AMS1117 là một thiết bị ổn định điện áp ra . Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động . IC nguồn AMS1117-3 thiết lập điện áp 3.3V cho module IC nguồn AMS117-5 thiết lập điện áp 5V cho module Dòng điện ra tối đa là 700mA . Điện áp tối đa đầu vào là 15V. * Ứng dụng thức tế Với việc cung cấp 1 điện áp ổn định và cường độ dòng điện tối đa lên đến 700mA thì module được sử dụng làm nguồn cung cấp cho rất nhiều thiết bị module khác như : Module GPS Module RF NRF24L01 LCD Cảm biến các loại Xuất xứ: Trung Quốc ========================= CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất.
