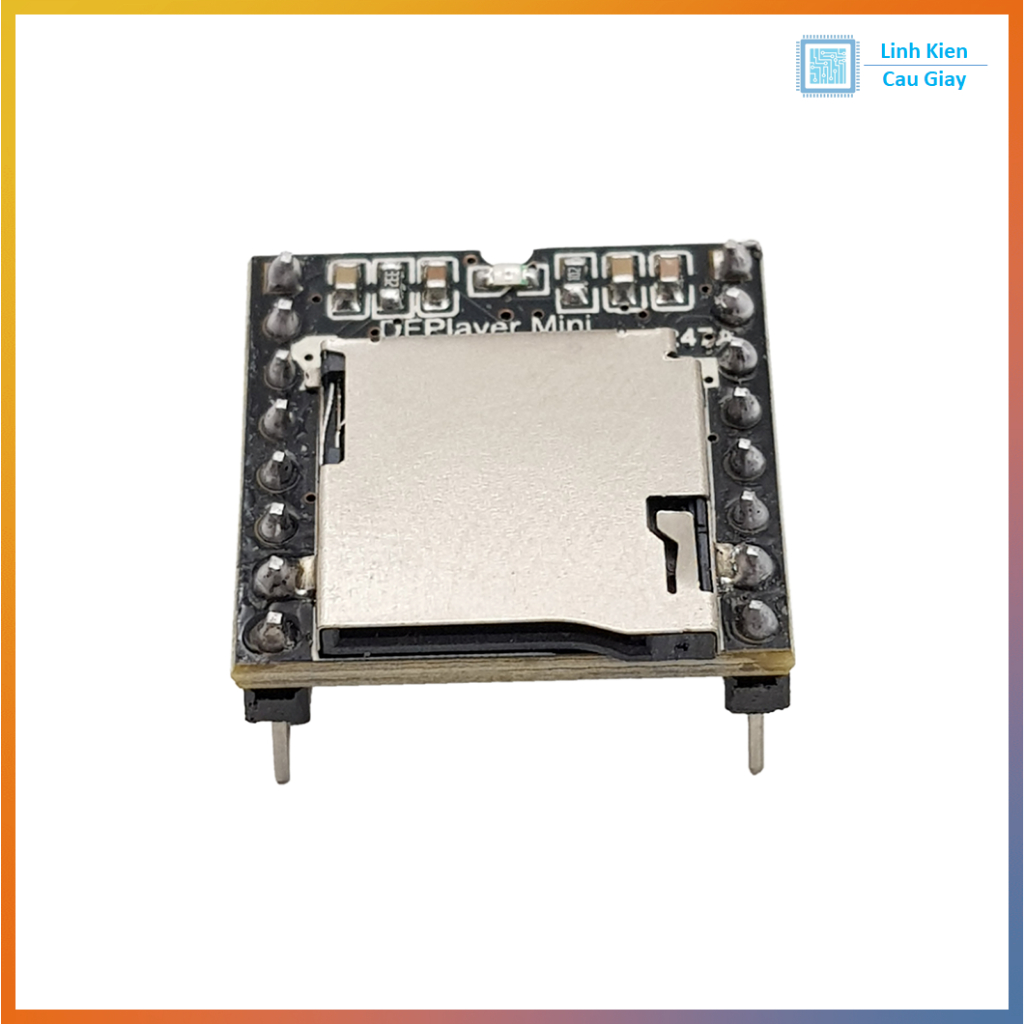

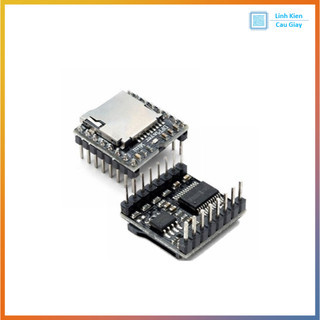

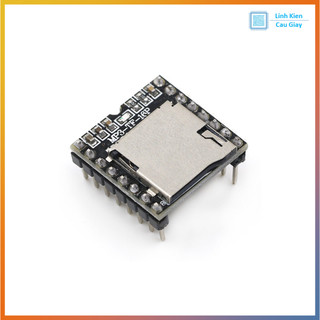

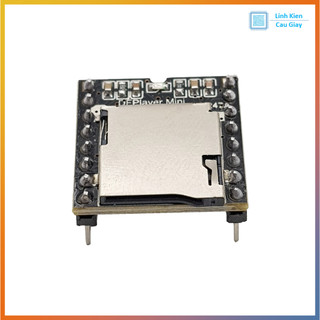

Module Mini MP3 Player mini

Module Mini MP3 Player DFPlayer là giải pháp lý tưởng cho các dự án âm thanh DIY, sử dụng IC DFPlayer để phát nhạc chất lượng cao từ thẻ microSD hoặc USB. Module hỗ trợ các định dạng MP3, WAV, WMA, công suất âm thanh mono 3W, và dễ dàng tích hợp với Arduino, Raspberry Pi hoặc các vi điều khiển có UART. Thiết kế nhỏ gọn, hỗ trợ thẻ TF lên đến 32GB, tích hợp các chế độ điều khiển linh hoạt (I/O, serial, ADKEY). Sản phẩm phù hợp cho cả người mới bắt đầu và chuyên gia điện tử. Đặc điểm nổi bật: Hỗ trợ định dạng âm thanh MP3, WAV, WMA. Kết nối dễ dàng với thẻ TF 32GB, USB, hoặc NOR FLASH 64MB. Điều khiển qua UART, I/O hoặc nút bấm. Âm thanh chất lượng cao với DAC 24-bit, SNR 85dB, dynamic range 90dB. Kích thước nhỏ gọn, tiêu thụ điện thấp (3.2-5V). Ứng dụng Loa di động: Tích hợp vào loa Bluetooth hoặc loa tự chế. Hệ thống âm thanh thông minh: Dùng trong các dự án IoT, nhà thông minh để phát thông báo hoặc nhạc. Dự án DIY: Phù hợp cho robot, xe điều khiển, hoặc các thiết bị âm thanh tự chế. Học tập và thực hành: Sử dụng trong các bài học về vi điều khiển và âm thanh. Quảng cáo và thông báo: Phát âm thanh quảng cáo, thông báo tại trạm xe, nhà ga. Sơ đồ chân Module DFPlayer Mini MP3 Player có các chân kết nối chính: VCC: Nguồn dương (3.2-5V DC, khuyến nghị 5V). GND: Nguồn âm (đất). RX: Nhận tín hiệu UART (kết nối với TX của vi điều khiển). TX: Gửi tín hiệu UART (kết nối với RX của vi điều khiển). SPK+: Đầu ra loa (kết nối với loa mono 3W). SPK-: Đầu ra loa (đất). BUSY: Chân báo trạng thái phát nhạc (LOW khi phát, HIGH khi dừng). IO1/IO2: Chân điều khiển nút bấm (play, next, previous, v.v.). Lưu ý: Kết nối RX của module với TX của vi điều khiển qua điện trở 1kΩ để giảm nhiễu. Kiểm tra datasheet hoặc hướng dẫn của nhà cung cấp trước khi đấu nối. Thông số kĩ thuật Chip: DFPlayer IC. Điện áp hoạt động: 3.2-5V DC (khuyến nghị 5V). Công suất đầu ra: 3W (mono, loa 4-8Ω). ĐỊnh dạng âm thanh: MP3, WAV, WMA. Hỗ trợ bộ nhớ: Thẻ TF: Tối đa 32GB (FAT16, FAT32). USB: Tối đa 32GB. NOR FLASH: 64MB. Tần số lấy mẫu: 8/11.025/12/16/22.05/24/32/44.1/48kHz. DAC: 24-bit, dynamic range 90dB, SNR 85dB. Chế độ điều khiển: I/O, UART, ADKEY. Kích thước: ~20 x 20mm. Trọng lượng: ~20g. #ModuleMP3Player #DFPlayerMini #MiniMP3 #LoaDiĐộng #ArduinoDIY #DựÁnĐiệnTử #ÂmThanhChấtLượng #IoTProject #MạchÂmThanh #ShopeeVN
