Module Matrix 8x32 MAX7219 Arduino

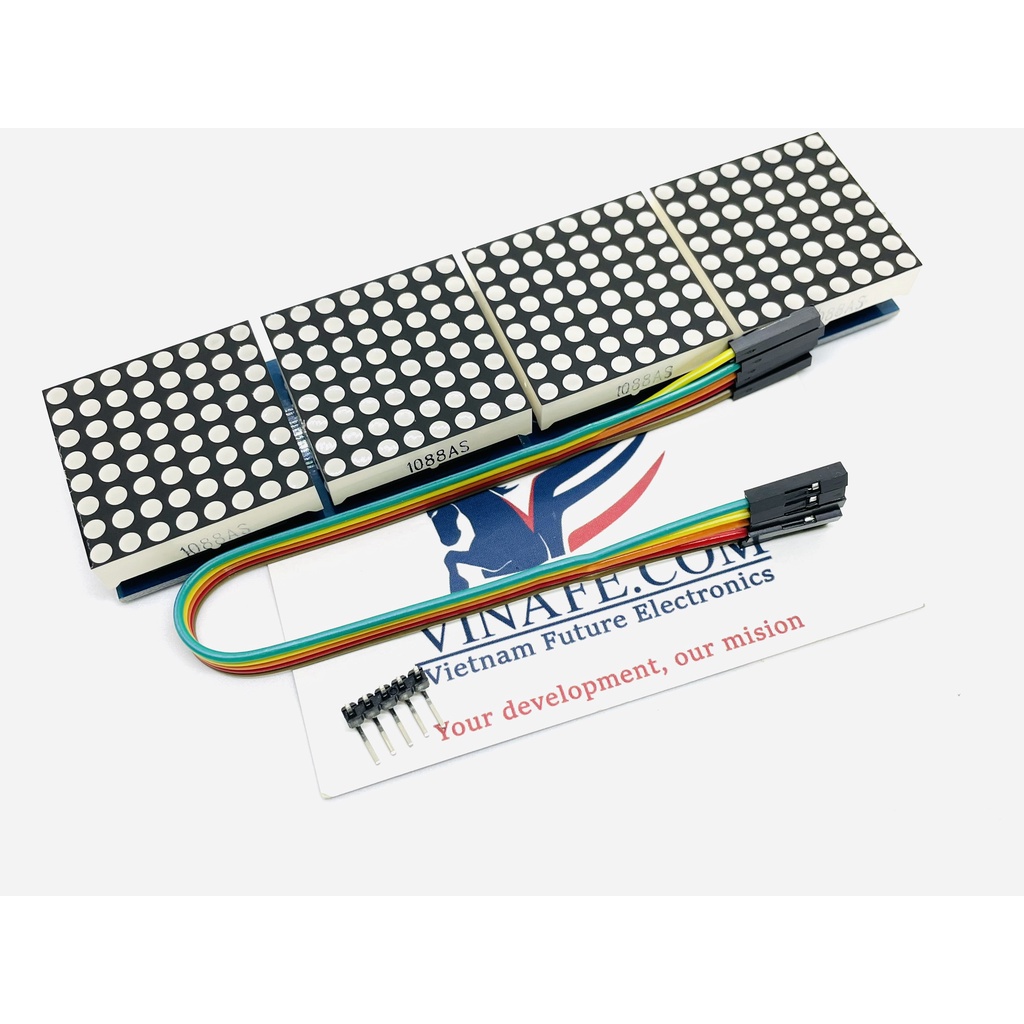

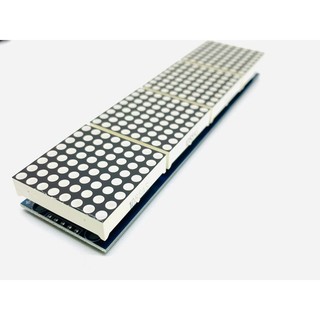

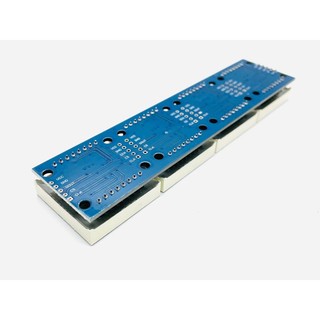

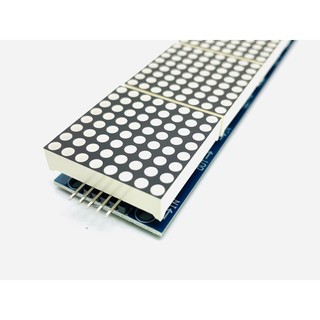

Module Matrix 8x32 Max7219 Công nghệ số ngày càng phát triển, quảng cáo, truyền thông không đơn thuần là các băng rôn, khẩu hiệu như trước. Các bảng quảng cáo sử dụng ma trận Led ngày càng được đầu tư về kĩ thuật, công nghệ. Module Led Matrix 8x32là sản phẩm linh kiện không thể thiếu dành cho những người bắt đầu tìm hiểu về các mạch LED. Cấu tạo: Module Led Matrix 8x32 kết hợp 4 led Matrix 8x8. Mỗi led được kết nối với một IC đệm Max7219. Bốn IC này được kết nối nối tiếp với nhau và giao tiếp với bộ xử lí theo chuẩn truyền thông I2C. Chức năng: Hiển thị nội dung quảng cáo, thông điệp, …trên màn hình LED Sử dụng trong trang trí và các hoạt động học tập sử dụng màn hình hiển thị ma trận LED. Kết nối với Arduino Thông số kỹ thuật Điện áp hoạt động: 5V Ứng dụng: Có thể kết nối với Arduino và các dòng kit vi điều khiển khác IC giao tiếp: MAX7219 Kích thước: 63mm x 35mm x 15mm Khối lượng: 23g Module có thể điều khiển 8x32 điểm led chân cathode chung. Hướng dẫn đi chân: Chân ngõ vào: Bên trái module Chân ngõ ra: Bên phải module Hướng dẫn sử dụng và cài đặt Led Matrix được thiết kế với 5 chân kết nối với vi điều khiển: IN: kết nối với chân MOSI (chân 11) của Arduino, đây là chân truyền dữ liệu từ vi điều khiển đến Max 7219. CLK: kết nối với chân SCK (chân 13) của Arduino, đây là chân cấp xung nhịp hoạt động cho Max7219 LOAD: kết nối với bất kì một chân I/O nào trên Arduino (ở đây ta chọn chân số 10), đây là chân lựa chọn hoạt động của module Vcc là chân cấp nguồn, được nối với 5V trên Arduino. GND là chân cấp Mass, được nối với GND trên Arduino.
