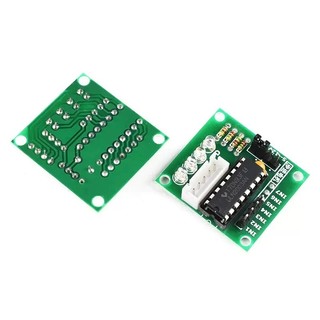

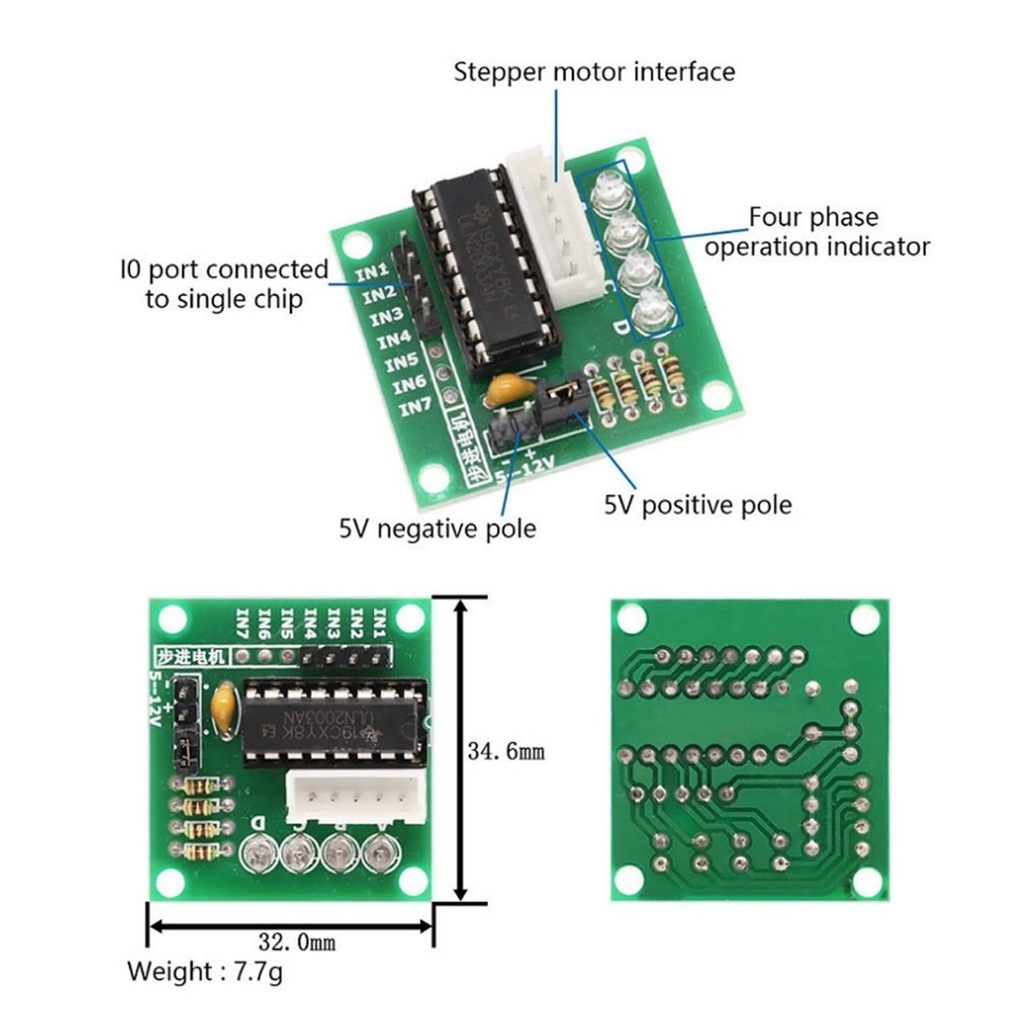

Module - Mạch ULN2003 Stepper Motor Driver

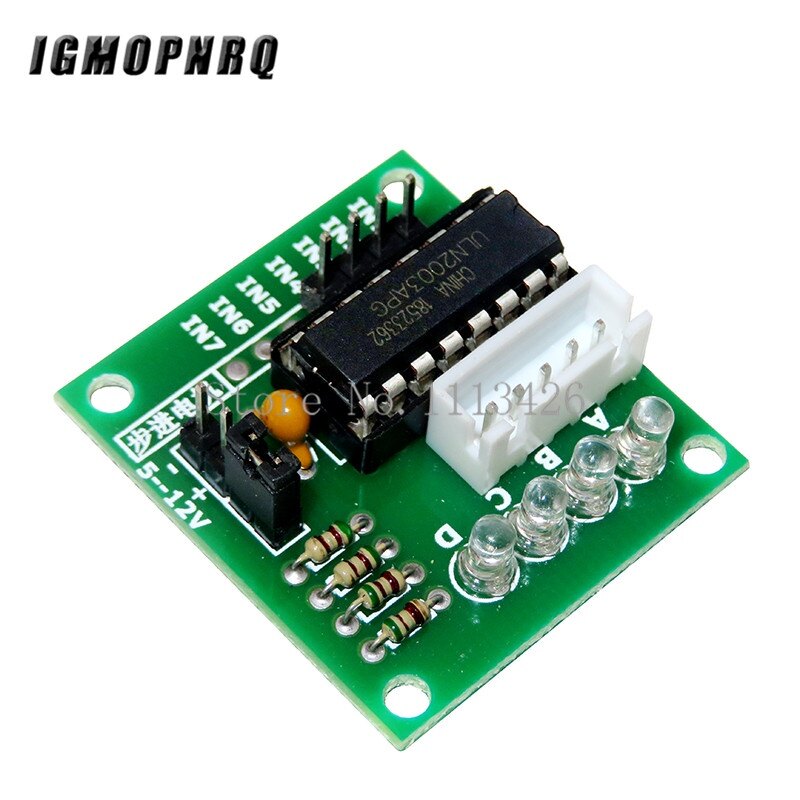

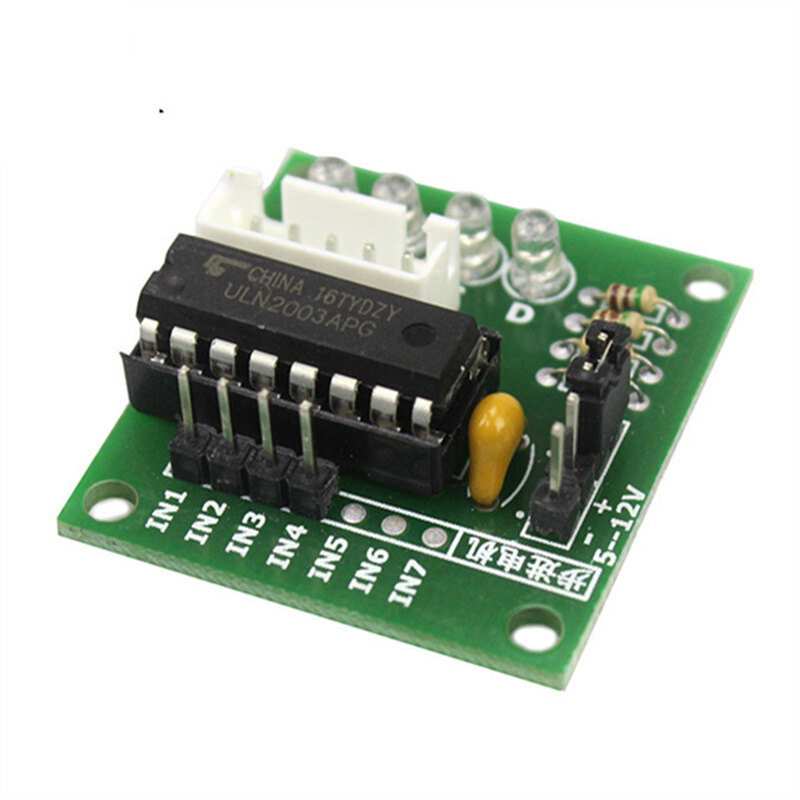

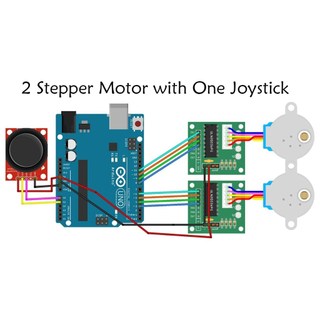

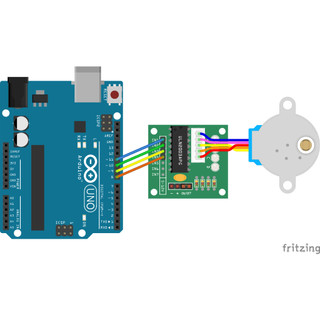

ULN2003 Motor Driver Động cơ bước 28BYJ-48 là một sản phẩm phổ biến và kinh tế, thường được sử dụng trong các dự án công nghiệp công suất thấp và dành cho người hâm mộ. Đặc trưng của nó là khả năng chuyển đổi tín hiệu điện thành chuyển động cơ học qua bốn cuộn dây cố định. Mỗi cuộn dây hoạt động ở điện áp 5V, và động cơ này có một bộ giảm tốc 1/64, cho phép nó di chuyển 512 bước mỗi vòng. Tuy nhiên, để điều khiển động cơ này một cách hiệu quả và an toàn, chúng ta cần một bộ điều khiển (motor driver) - và đây chính là nơi ULN2003 motor driver vào cuộc. ULN2003 là một module điều khiển động cơ bước được thiết kế để cầu nối giữa các microcontroller như Arduino UNO và động cơ bước như 28BYJ-48. Lý do chính để sử dụng bộ điều khiển này là Arduino UNO không thể cung cấp dòng điện đủ mạnh để điều khiển động cơ bước. Thêm vào đó, việc sử dụng bộ điều khiển (motor driver) giúp bảo vệ các chân của Arduino khỏi việc bị hỏng do dòng điện cao từ động cơ. ULN2003 chứa bảy transistor Darlington, cho phép nó chịu tải cao, với mỗi đầu ra có thể điều khiển tải lên đến 500mA và 50V. Điều này giúp nó có thể dễ dàng điều khiển động cơ bước như 28BYJ-48. Để kết nối động cơ và Arduino, chúng ta sử dụng bốn chân số của Arduino (pin 7, 6, 5 và 4) để kết nối với các chân đầu vào (IN1-IN4) của bộ điều khiển. Động cơ bước sau đó được nối trực tiếp với bộ điều khiển thông qua tiêu đề kết nối động cơ. Chúng ta có thể điều khiển động cơ để xoay theo hai hướng - thuận và nghịch - sử dụng thư viện Stepper.h trên Arduino IDE. Điều này cho phép chúng ta chỉ định số bước mỗi vòng và tốc độ mà động cơ sẽ xoay. Tóm lại, ULN2003 là một bộ điều khiển động cơ bước mạnh mẽ và linh hoạt, phù hợp với việc điều khiển động cơ bước như 28BYJ-48 khi kết hợp với Arduino UNO. Đây là giải pháp hoàn hảo cho những ai muốn điều khiển động cơ bước một cách đơn giản và hiệu quả. Specifications: - Type: Darlington Transistor Array. - Number of Arrays: 7 pairs. - Output Current (per channel): 500mA. - Maximum Output Voltage: 50V. - Indicator LEDs: 4, corresponding to 4 control channels. - Compatibility: Works well with microcontrollers such as Arduino UNO. Pin Functions: - IN1 to IN4: Input pins used for control signals to drive the stepper motor. - OUT1 to OUT4: Output pins connected to the motor. - GND: Ground pin. - Vcc: Power supply pin, typically +5V for motor and logic.
