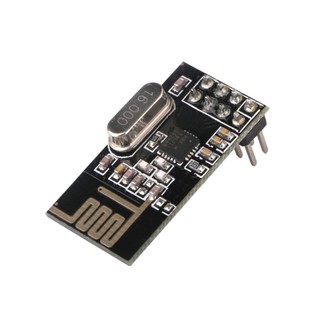

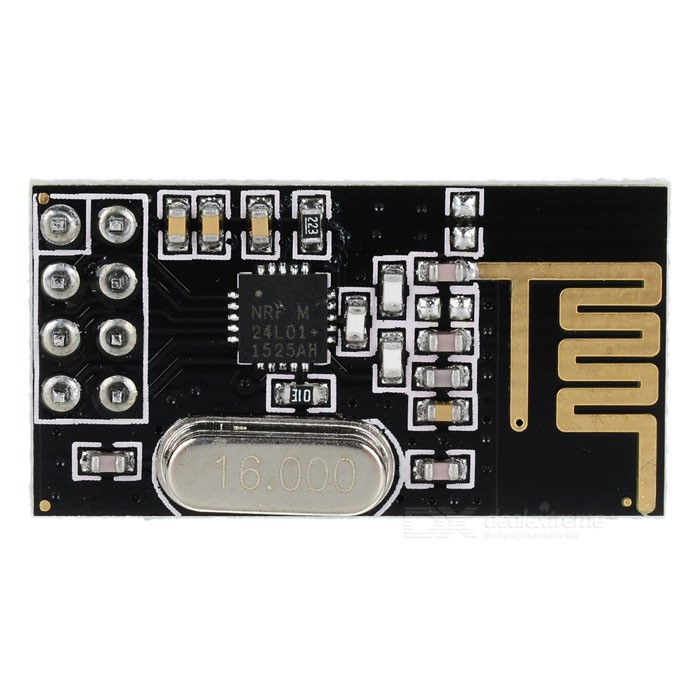

Module Mạch Thu Phát RF NRF24L01

1. Giới thiệu Các module RF rất phổ biến trong các dự án về Arduino. Module NRF24L01 sử dụng bộ truyền nhận 2.4 GHz của hãng Nordic Semiconductor kết hợp với một bộ khuếch đại công suất PA (Power Amplifier) giúp nâng cao khả năng truyền xa hơn và hoạt động ổn định trong môi trường chuẩn công nghiệp. 2. Thông số kỹ thuật 126 kênh RF. Chuẩn giao tiếp SPI. Hoạt động ở dãi tần số rộng (có an - ten): 2.4 GHz. Tốc độ baud từ 250 kbps – 2 Mbps. Công suất ngõ ra tối đa: +20dBm. Mức độ tiêu thụ điện: 12 mA. Điện áp hoạt động: 1.9 – 3.6V. Các chân IO tương thích điện áp 5V. Dòng tiêu thụ ở chế độ phát (đỉnh): 115 mA. Dòng tiêu thụ ở chế độ thu (đỉnh): 56 mA. Độ nhạy ở mức 2Mbps: -92 dBm. Độ nhạy ở mức 1Mbps: -95 dBm. Độ nhạy ở mức 250bps: -104 dBm. Hoạt động trong phạm vi 100 mét trên không gian mở và tốc độ truyền thấp. Đối với không gian hẹp (trong nhà) có thể truyền 30 – 50m. Mỗi kênh có thể có tối đã 6 địa chỉ hoặc mỗi đơn vị có thể liên lạc với tối đa 6 đơn vị khác cùng một lúc. Tự động truyền lại khi bị lỗi (Auto Retransmit). 3. Sơ đồ chân kết nối NRF24 Arduino 1 GND 2 3.3V 3 D9 4 D10 5 D13 6 D11 7 D12
