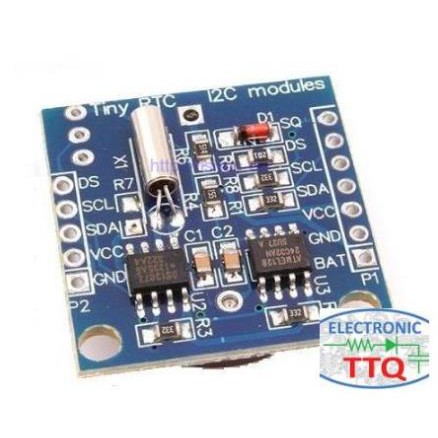

Module Mạch thời gian thực RTC DS1307

Mô tả: Module thời gian thực DS1307 (RTC) có chức năng lưu trữ thông tin ngày tháng năm cũng như giờ phút giây, nó sẽ hoạt động như một chiếc đồng hồ và có thể xuất dữ liệu ra ngoài qua giao thức I2C. Module được thiết kế kèm theo một viên pin đồng hồ có khả năng lưu trữ thông tin lên đến 10 năm mà không cần cấp nguồn 5V từ bên ngoài. Module đi kèm với EEPROM AT24C32 có khả năng lưu trữ thêm thông tin lên đến 32KBit. Thông tin kỹ thuật: Nguồn cung cấp: 5VDC. Khả năng lưu trữ 32K bit với EEPROM AT24C32. Sử dụng giao thức 2 dây I2C. Lưu trữ thông tin giờ phút giây AM/PM. Lịch lưu trữ chính xác lên đến năm 2100. Có pin đồng hồ lưu trữ thông tin. Có ngõ ra tần số 1Hz. Kích thước: 16 x 22 x 23mm. ———————–CODE THAM KHẢO———————— Thư viện TimeLib.h Thư viện DS1307RTC.h /* * Kết nối: *DS1307Arduino *VCC5V *GNDGND *SDASDA *SCLSCL */ #include #include #include void setup() { Serial.begin(9600); while (!Serial) ; // wait for serial delay(200); Serial.println("DS1307RTC Read Test"); Serial.println("-------------------"); } void loop() { tmElements_t tm; if (RTC.read(tm)) { Serial.print("Ok, Time = "); print2digits(tm.Hour); Serial.write(':'); print2digits(tm.Minute); Serial.write(':'); print2digits(tm.Second); Serial.print(", Date (D/M/Y) = "); Serial.print(tm.Day); Serial.write('/'); Serial.print(tm.Month); Serial.write('/'); Serial.print(tmYearToCalendar(tm.Year)); Serial.println(); } else { if (RTC.chipPresent()) { Serial.println("The DS1307 is stopped.Please run the SetTime"); Serial.println("example to initialize the time and begin running."); Serial.println(); } else { Serial.println("DS1307 read error!Please check the circuitry."); Serial.println(); } delay(9000); } delay(1000); } void print2digits(int number) { if (number >= 0 && number < 10) { Serial.write('0'); } Serial.print(number); }
