Module Mạch Kích Tạo Trễ Đóng Ngắt Relay 0 ~ 24 Giây

Module Relay Tạo Trễ 1 Kênhlà module chuyển mạch với dòng qua tiếp điểm là 10A điện áp 250VAC và 10A với điện áp 30VDC. Module thiết kế với transistor kích mở cuộn cảm rơ le. Modulerelay tạo trễnày có thể kết nối trực tiếp với mạch vi điều khiển, hoặc thiết bị điều khiển khác bất kì có thể tạo 1 xung kích vào chân TRIG, hoặc có thể kích bằng nút nhấn. Khi có tín hiệu kích tác động, transistor dẫn có dòng chạy qua cuộn dây relay tạo ra lực hút từ trường làm relay chuyển công tắc.

Tích hợp cổng nguồn microUSB

Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sợi đốt, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa… các thiết bị chuyển mạch trong công nghiệp.

Thông số kỹ thuật

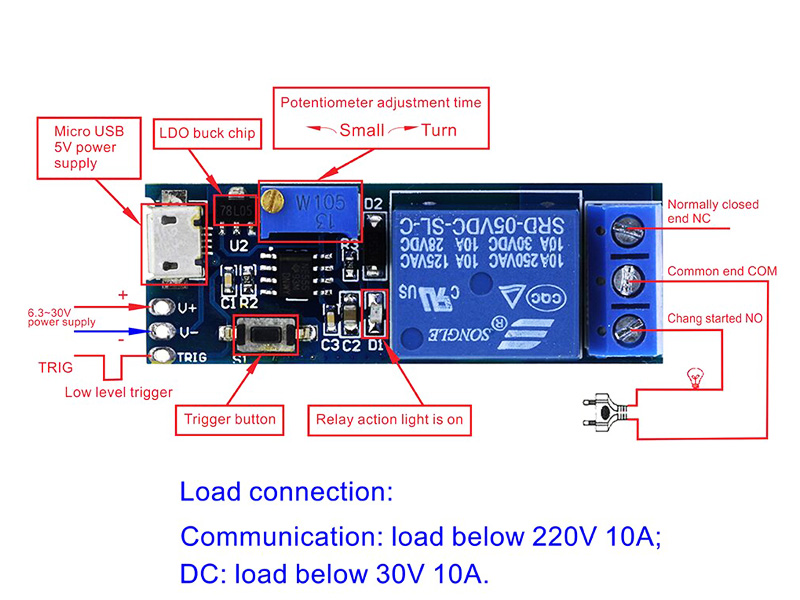

Chân V+ và V- là hai chân câp nguồn(6.5-30V yêu cầugắn tụ lọc nhiễu 50V 10uF), hoặc có thể cấp nguồn bằng cổng MicroUSB.Chân trig là chân tín hiệu điều khiển, kích mức thấpTải chịu đựng của relay : 10A/250VAC, 10A/30VDCThời gian điều chỉnh tạo trễ bằng biến trở : 0 – 24s. Có thể tăng thêm độ trễ bằng cách thay tụ lớn hơn ( Công thức tính . T = 1.1RC).

Hướng dẫn sử dụng Module Relay Tạo Trễ 1 Kênh

Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu.Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIGvẫn giữ tín hiệu thì relay không tắt đượcmà vẫn đóng, khi mất tín hiệu kích nếuthời gian trễ T vẫn còn thì relay vẫn tiếp tục đóng cho khi hết thời gian. Còn nếu khi mất tín hiệu kích mà đã hết thời gian trễ T, thì relay sẽ mở ra ngay khi mất tín hiệu.

Sơ đồ kết nối khi còn tín hiệu kích relay vẫn ngắt

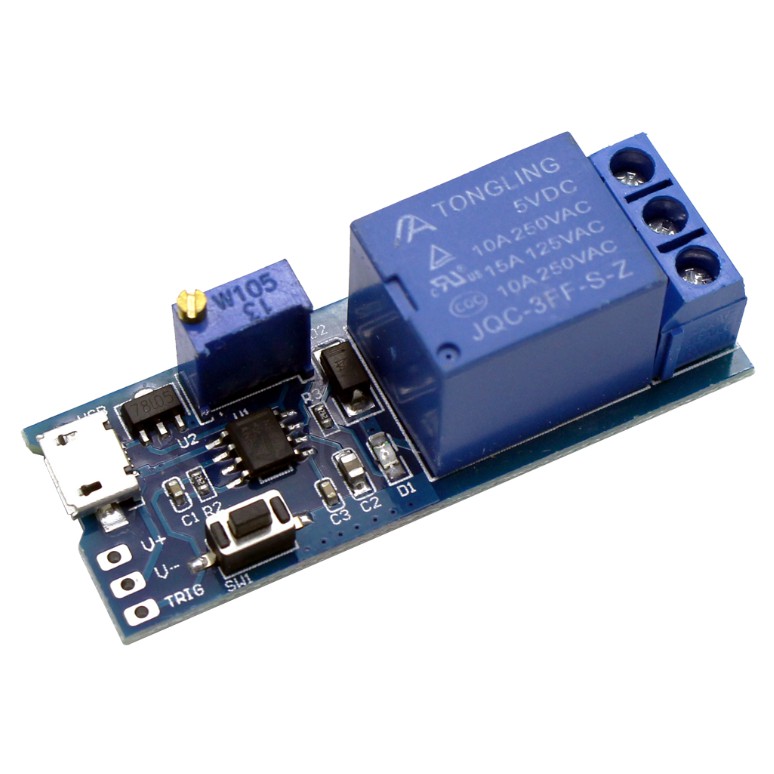

Hình ảnh Module Relay Tạo Trễ 1 Kênh
