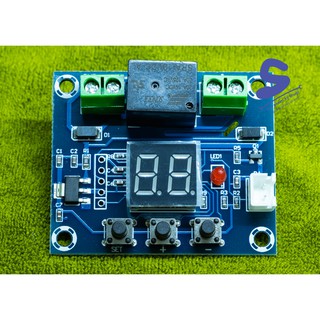

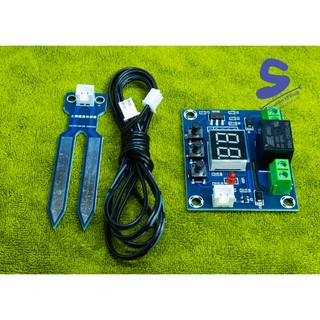

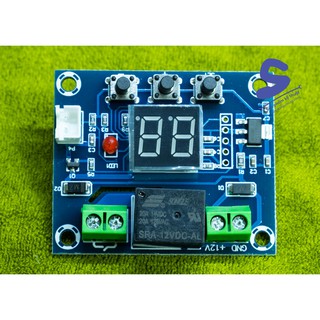

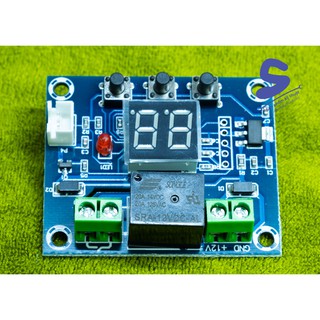

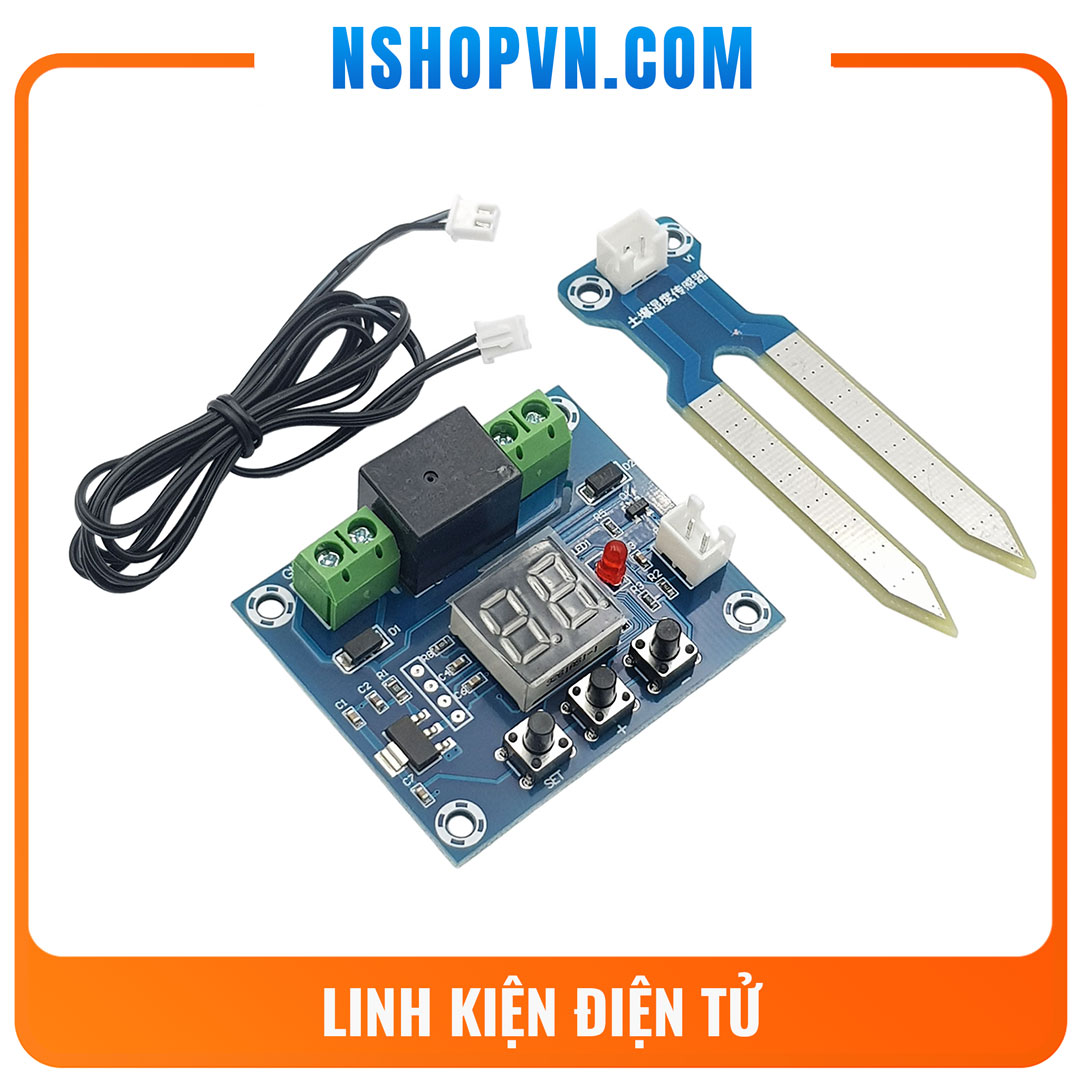

Module mạch điều khiển độ ẩm đất XH-M214

Module mạch điều khiển độ ẩm đất XH-M214có chức năng đo độ ẩm trong đất và điều khiển đóng ngắt thiết bị theo thông số độ ẩm đất đã cài đặt. - Mạch sử dụng điện áp nuôi mạch 12VDC, ngõ ra tiếp điểm relay phù hợp sử dụng cho cả điện áp AC và DC. - Mạch hoạt động đơn giản 3 nút nhấn trên mạch giúp cài đặt các thông số đóng và ngắt độ ẩm mong muốn. Thông số kỹ thuật: + Điện áp hoạt động: 12VDC + Dải độ ẩm: 20 ~ 99%RH + Độ chính xác: 1%RH + Ngõ ra: tiếp điểm relay COM-NO + Dòng tải relay: 10A + Điều chỉnh thông số bằng nút nhấn trên mạch + Trọng lượng: 28g + Kích thước: 52 x 43 x 16mm Hướng dẫn sử dụng: Nhấn nút SET để vào chế độ cài đặt: - F0: Thiết lập giá trị độ ẩm đóng relay - Khi màn hình hiển thị F0 -> nhấn nút SET để vào cài đặt giá trị F0 -> nhấn nút +/- để tăng giảm đến giá trị mong muốn. - F1: Thiết lập giá trị độ ẩm ngắt relay - Khi màn hình hiển thị F0 -> nhấn nút +/- đến khi hiển thị F1 ->nhấn nút SET để vào cài đặt giá trị F1 -> nhấn nút +/- để tăng giảm đến giá trị mong muốn. - F2: Điều chỉnh độ ẩm - ở chế độ này sử dụng trong các trường hợp: + Hiệu chỉnh lại giá trị độ ẩm đo được. + Có thể sử dụng mà không cần hiệu chỉnh. + Sử dụng nhiều module làm việc cùng lúc trong cùng môi trường để việc quản lý hoạt động được thống nhất.
