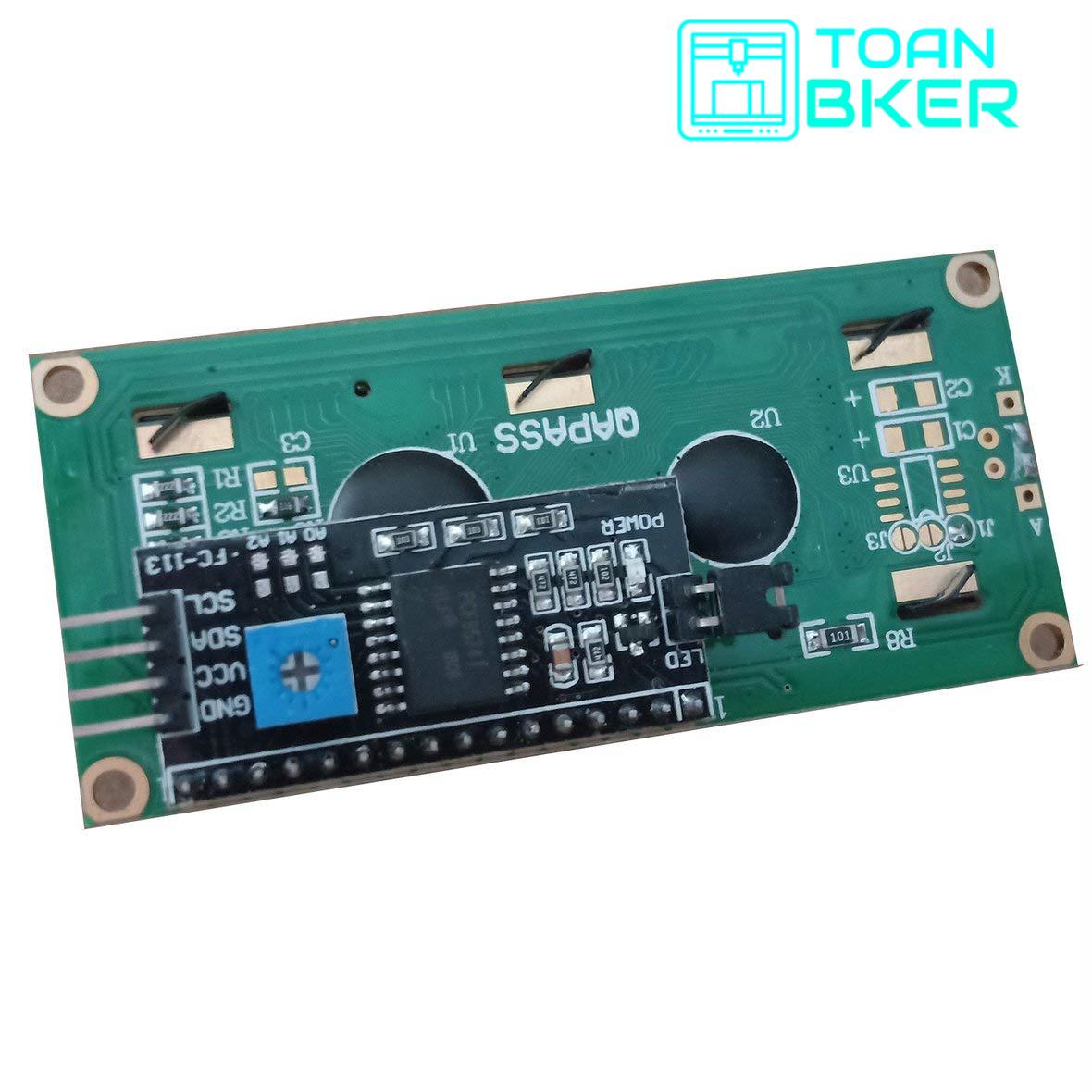

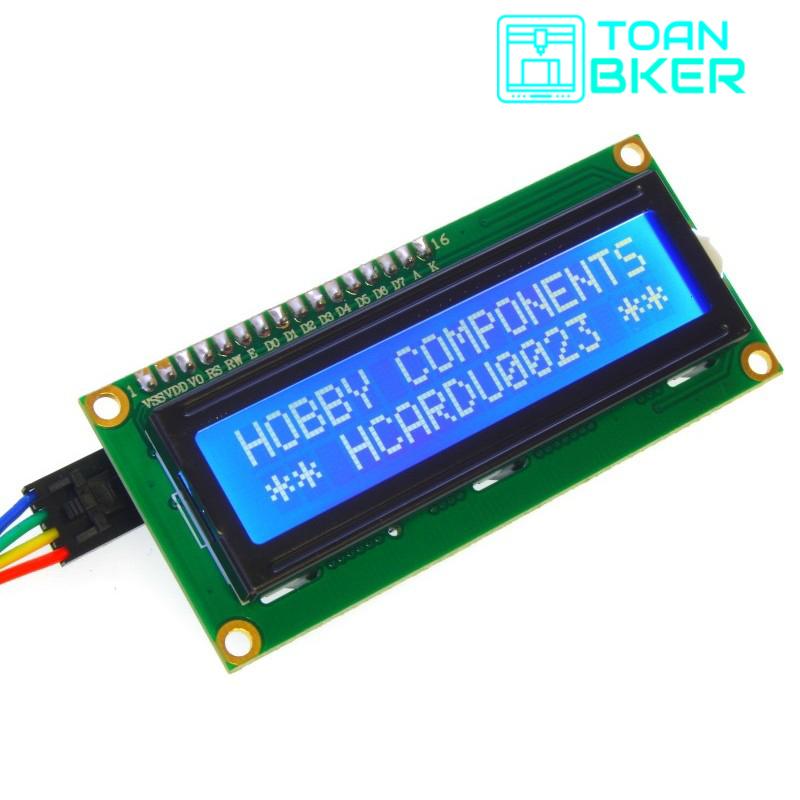

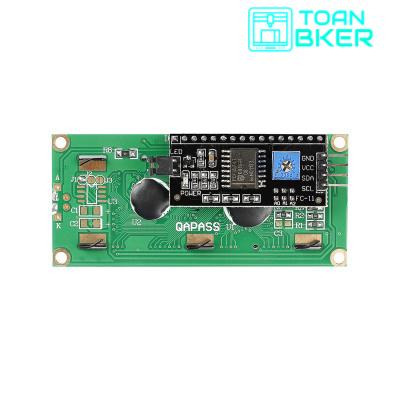

Module LCD 1602 tích hợp sẵn i2c

LCD1602 là một loại LCD phổ biến, được sử dụng nhiều bởi cộng đồng học sinh sinh viên học tập nghiên cứu về vi điều khiển. Đối với những bạn mới học lập trình VDK thì bắt buộc phải học qua lập trình hiển thị trên LCD1602 này. Trong quá trình sử dụng, chắc chắn chúng ta sẽ nhận ra một vấn đề là màn LCD1602 bình thường sử dụng quá nhiều chân của VDK, đối với những VDK ít chân như Arduino Uno thì đây thực sự là một vấn đề lớn. Để giải quyết vấn đề trên thì ta sử dụng một module i2c gắn vào chân của LCD. Nhờ đó bạn chỉ cần sử dụng 2 chân trên VDK là đủ để hiển thị mọi thứ trên LCD. Đừng lo lắng nếu như bạn chưa học về giao tiếp i2c vì thư viện để sử dụng module này có rất nhiều. Sản phẩm mình bán đã hàn sẵn module i2c vào lcd1602. Các bạn chỉ việc mua về là sử dụng được

Ví dụ về điều khiển bằng arduino uno:

Sơ đồ nối chân:

Vcc - 5V, GND - GND, SDA - A4, SCL - A5

Thư viện:https://drive.google.com/open?id=1TKKO7eo04SgzxKMsm4LFNEtbj9qabnAI

Code mẫu đã có sẵn trong thư viện trên

Lưu ý: Địa chỉ module i2c cũ là 0x27 hoặc0x3F (tùy module)
