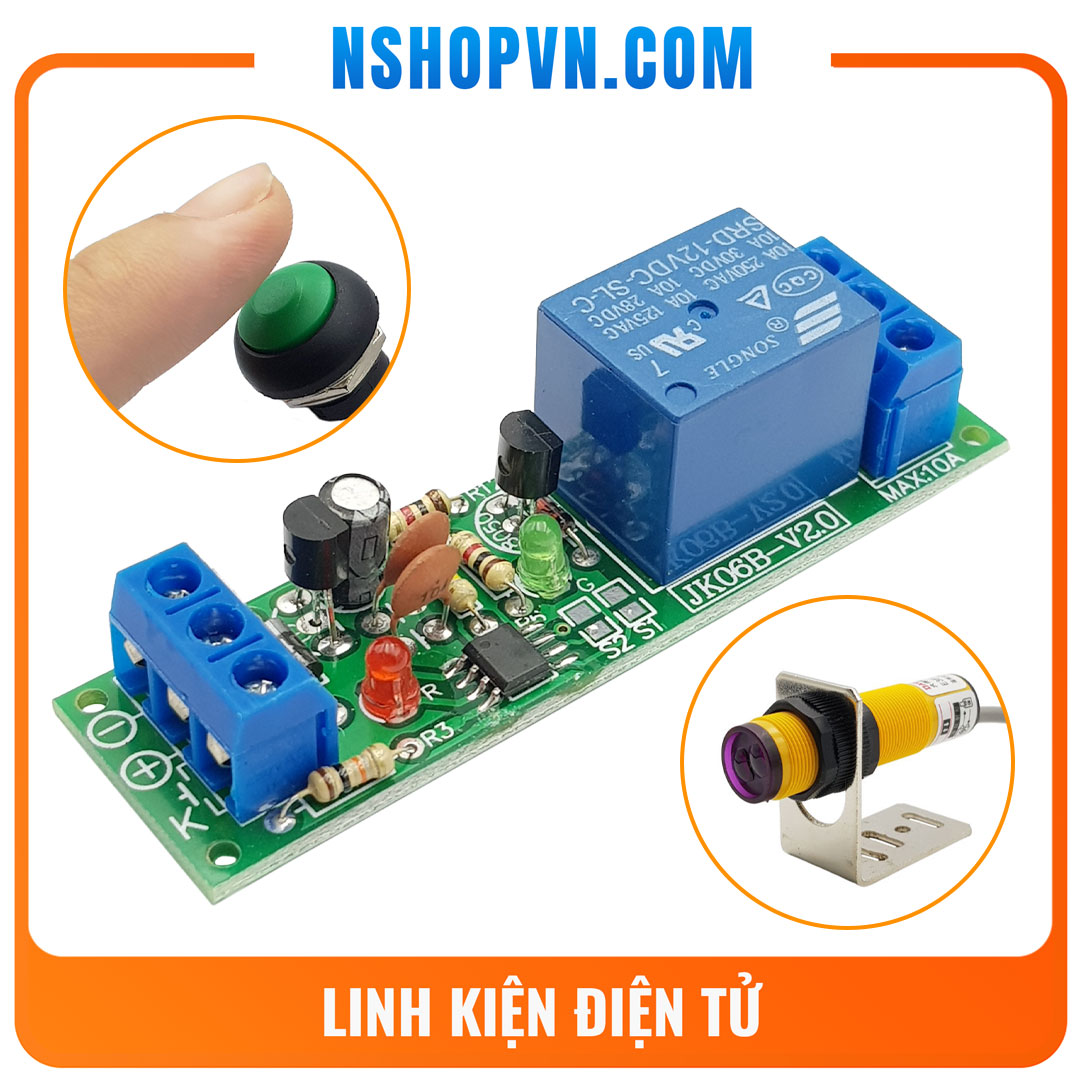

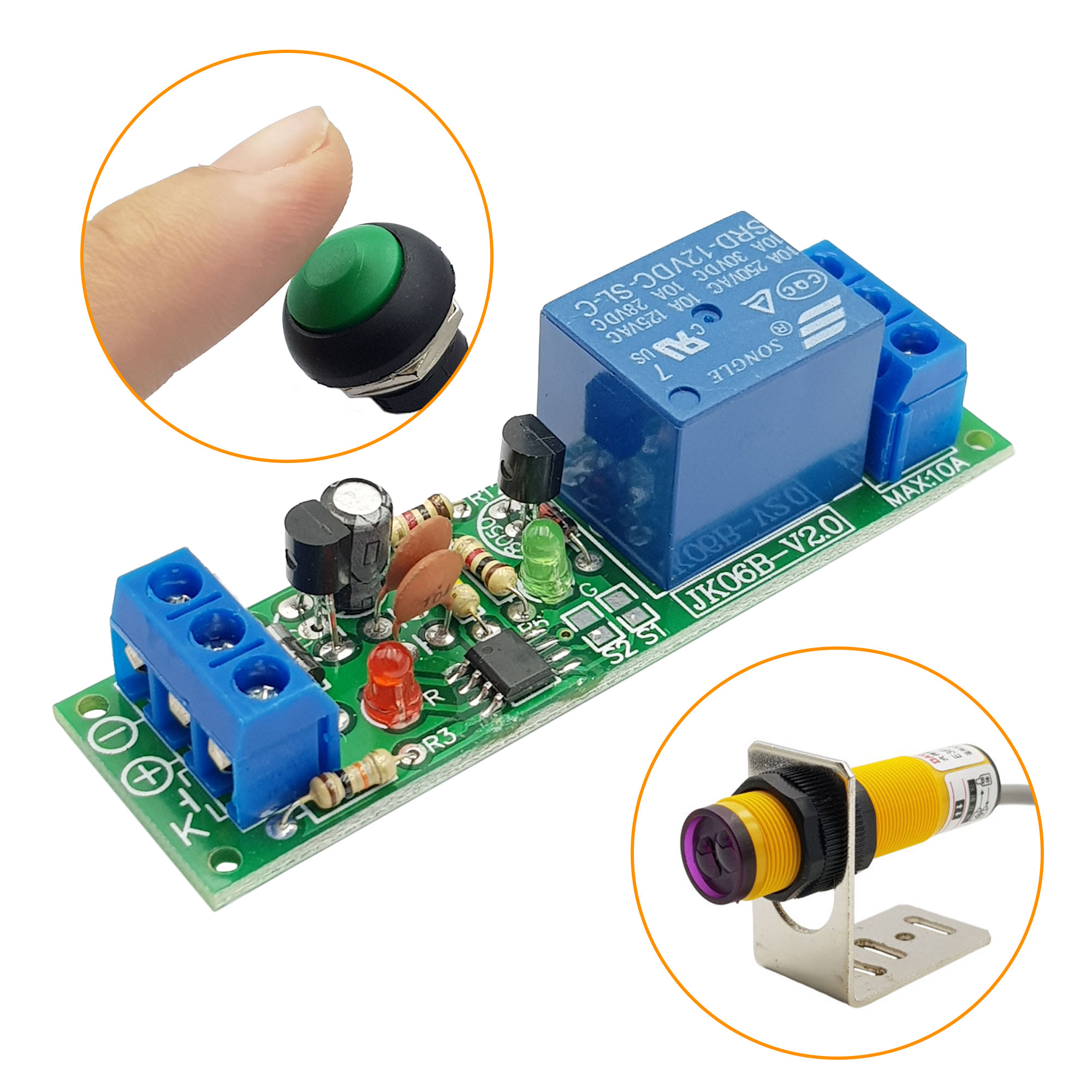

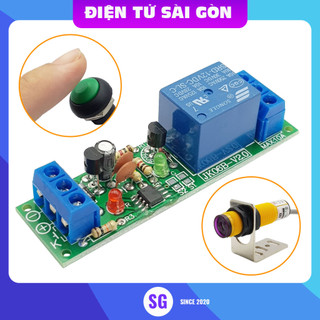

Module kích hoạt relay bằng nút nhấn, cảm biến JK06B-V2.0

Chi tiết sản phẩm

Module kích hoạt relay bằng nút nhấn, cảm biến JK06B-V2.0 giúp kích hoạt trạng thái relay đóng | mở dựa vào nút nhấn hoặc tín hiệu từ cảm biến, vi điều khiển.

Sản phẩm thường được sử dụng trong các mạch điện cầu thang, nhà vệ sinh, mạch chống trộm, các thiết bị khác như đèn bàn, đèn tủ bếp…

Có thể hàn các chân S1 và S2 để tạo thời gian trễ từ 100µs-500mS, nhằm tránh hiện tượng lặp lại nhiều lần và giảm thiểu nhiễu đầu vào.

Module kích hoạt relay bằng nút nhấn, cảm biến sử dụng relay Songle cho độ bền cực cao khả năng gánh tải thuần trở lên tới 10A/220VDC, 10A/30VDC

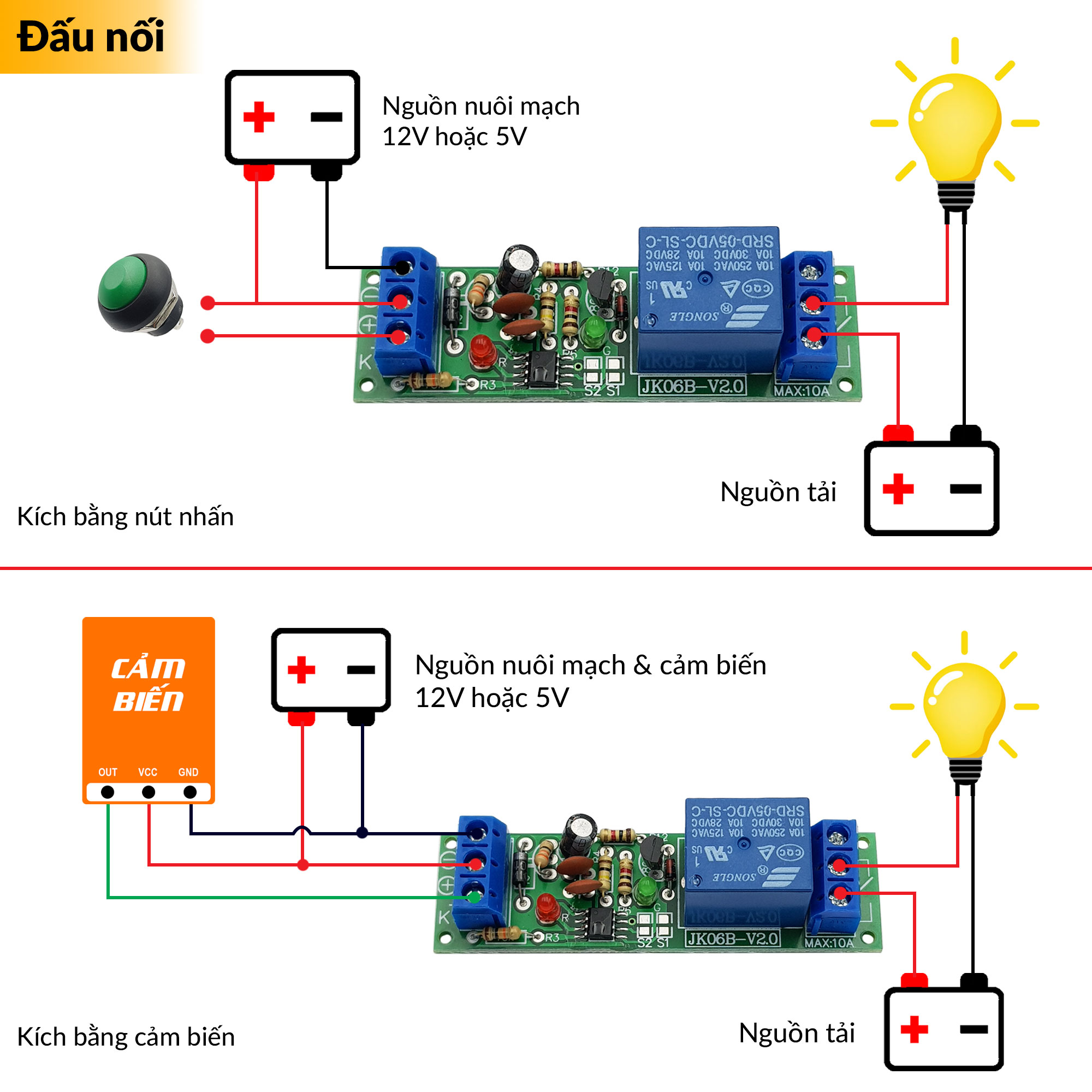

Nguyên lý hoạt động

• Khi đầu K của module được tiếp xúc với cực dương nguồn ( được kích mức cao), relay sẽ chuyển từ trạng thái mở sang trạng thái đóng và giữ nguyên trạng thái đó.
• Khi relay đang được kích nếu kích hoạt một lần nữa relay sẽ chuyển từ trạng thái đóng sang trạng thái mở.

Thông số kỹ thuật

• Điện áp cấp cho mạch: 5V || 12V DC (tùy chọn)
• Mức kích (K): mức cao (điện áp kích nhỏ hơn nguồn cấp)
• Dòng làm việc: 61mA
• Dòng tĩnh: 2.3mA
• Tốc độ phản hồi đầu vào kích hoạt: 30ms
• Ngõ ra: 3 chân relay NC – COM – NO
• Tiếp điểm relay: 10A – 220VAC, 10A – 30VDC (tải thuần trở khuyến nghị 8A, tải động cơ 6A)

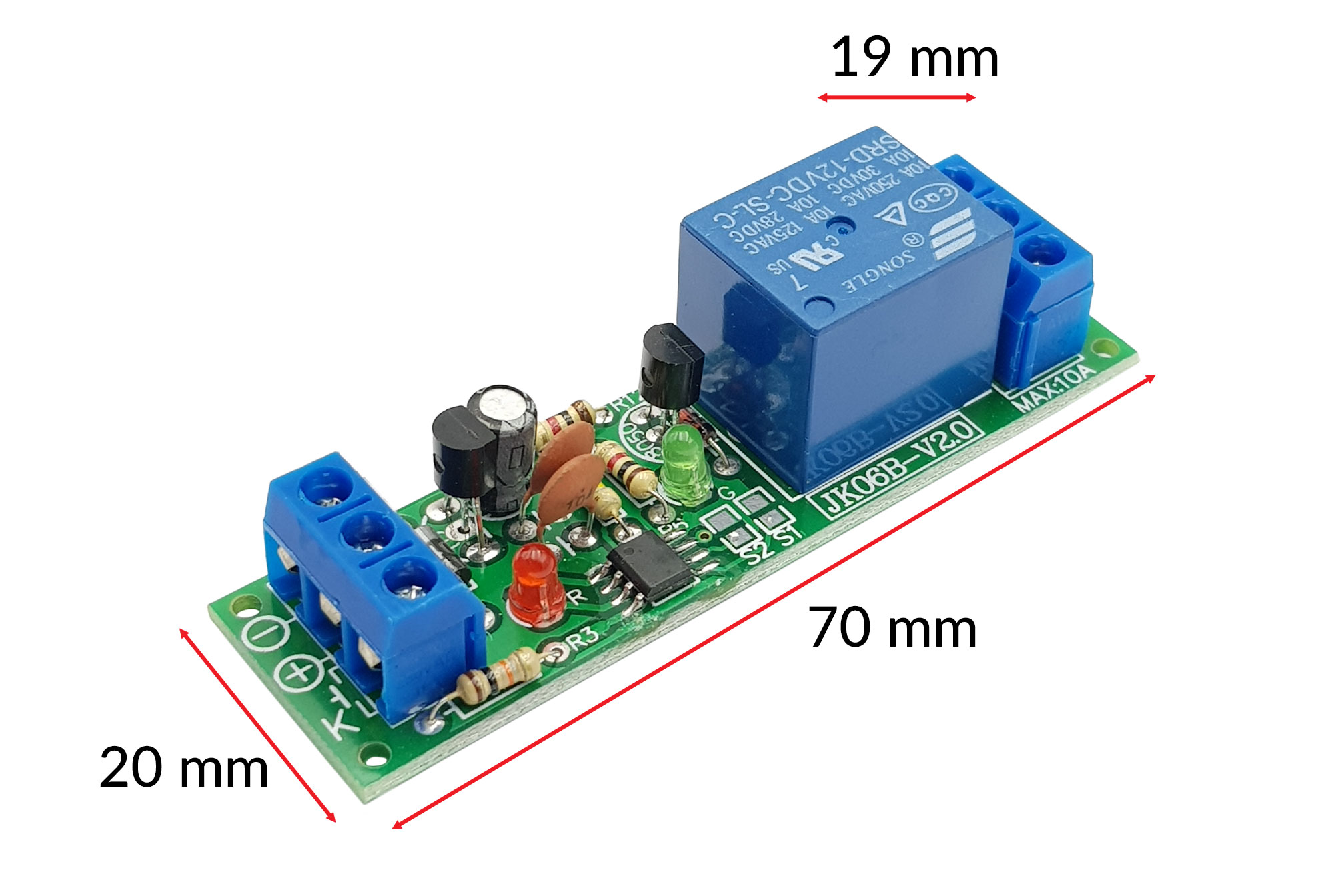

• Kích thước: 70 x 20 x19
• Trọng lượng: 21g

Lưu ý: Sản phẩm chụp sáng và hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với thực tế. Sai số cho phép đo là +/- 0.1mm
