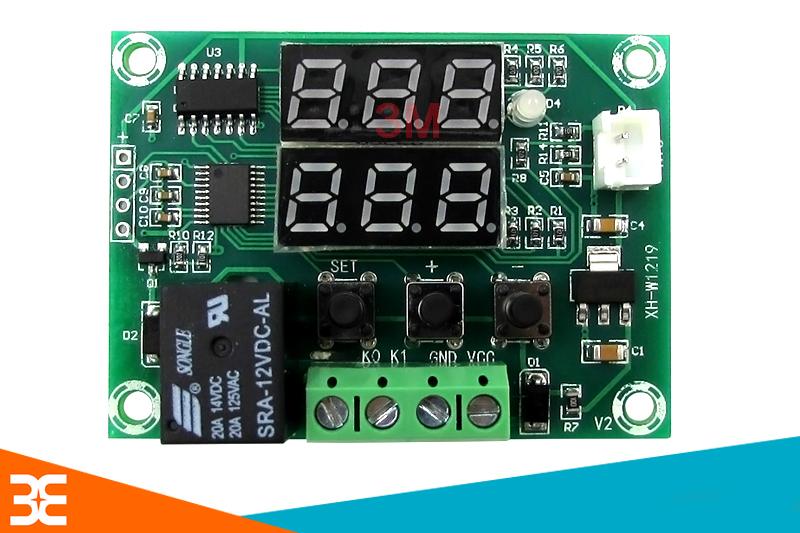

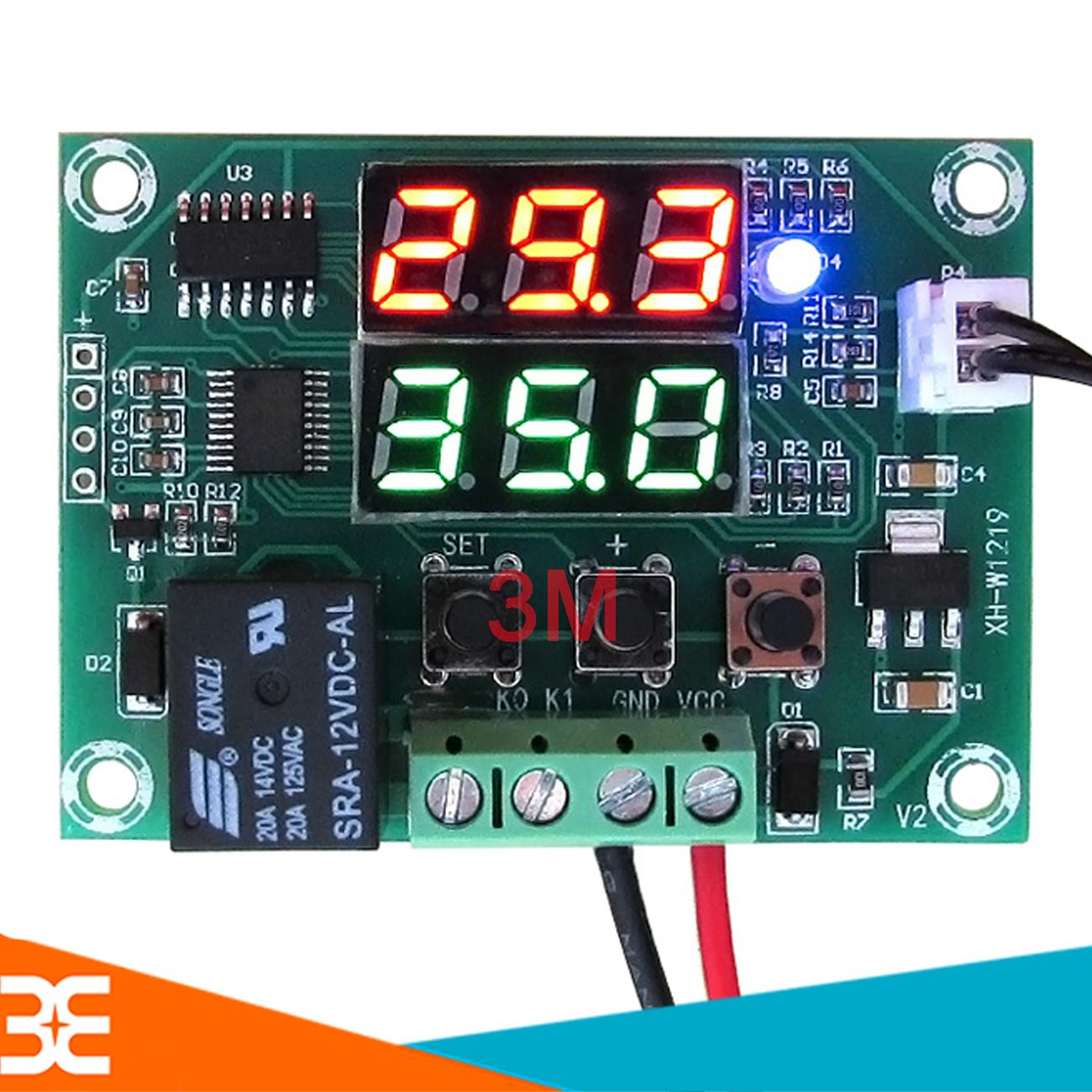

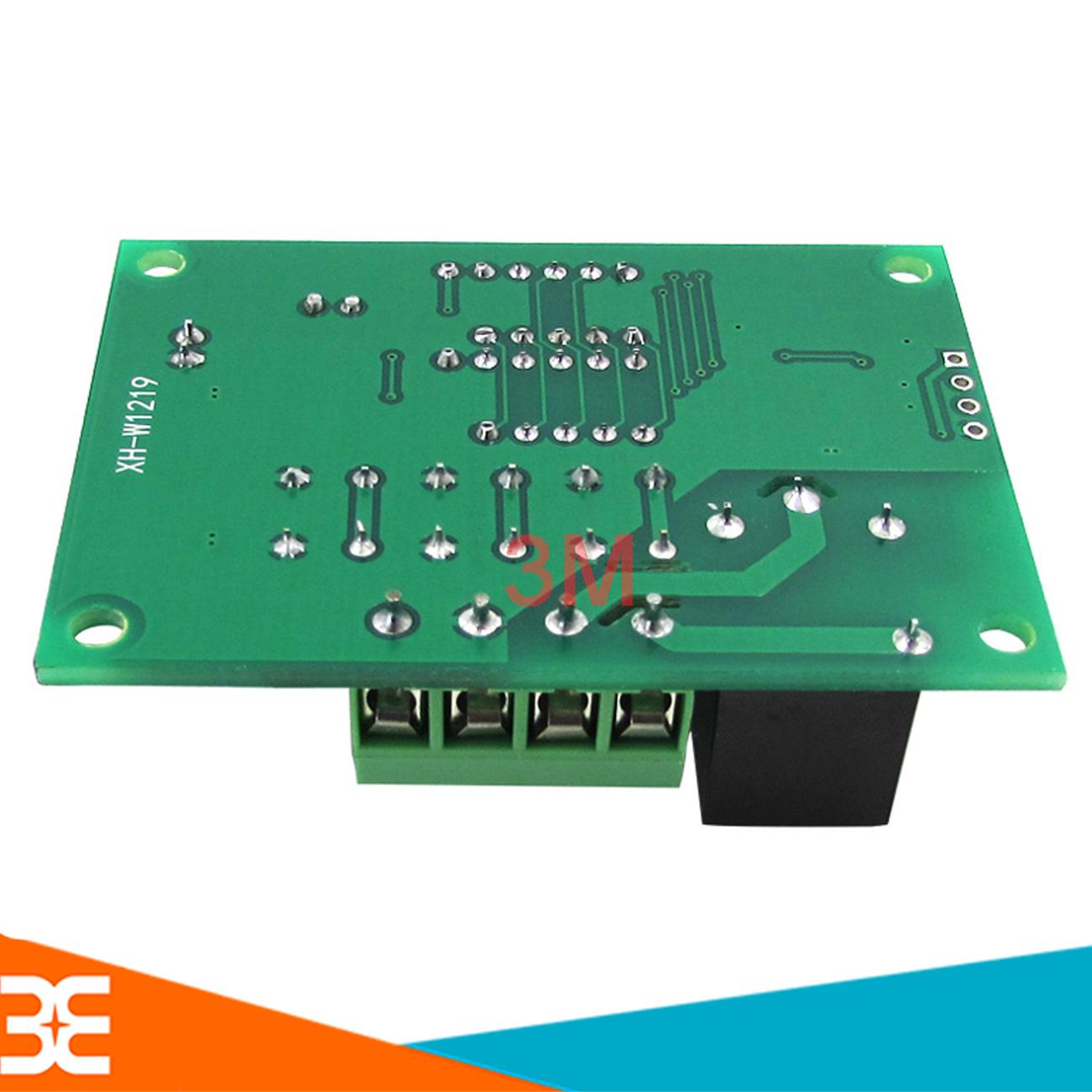

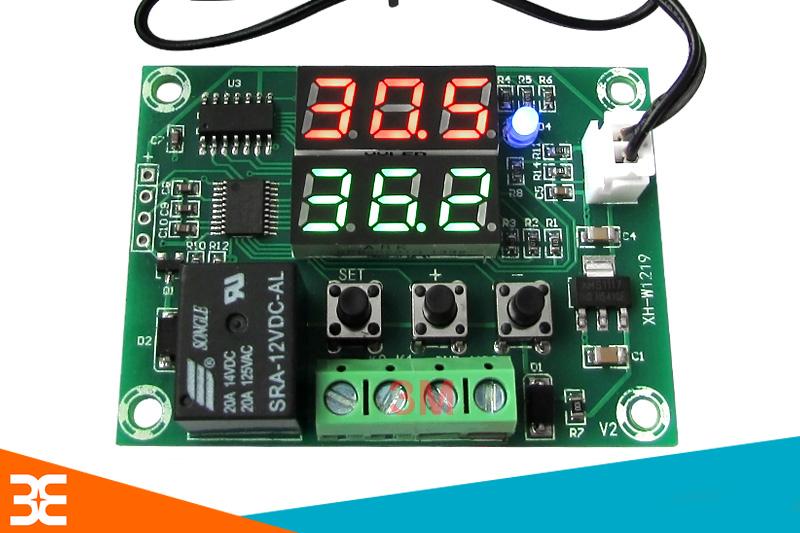

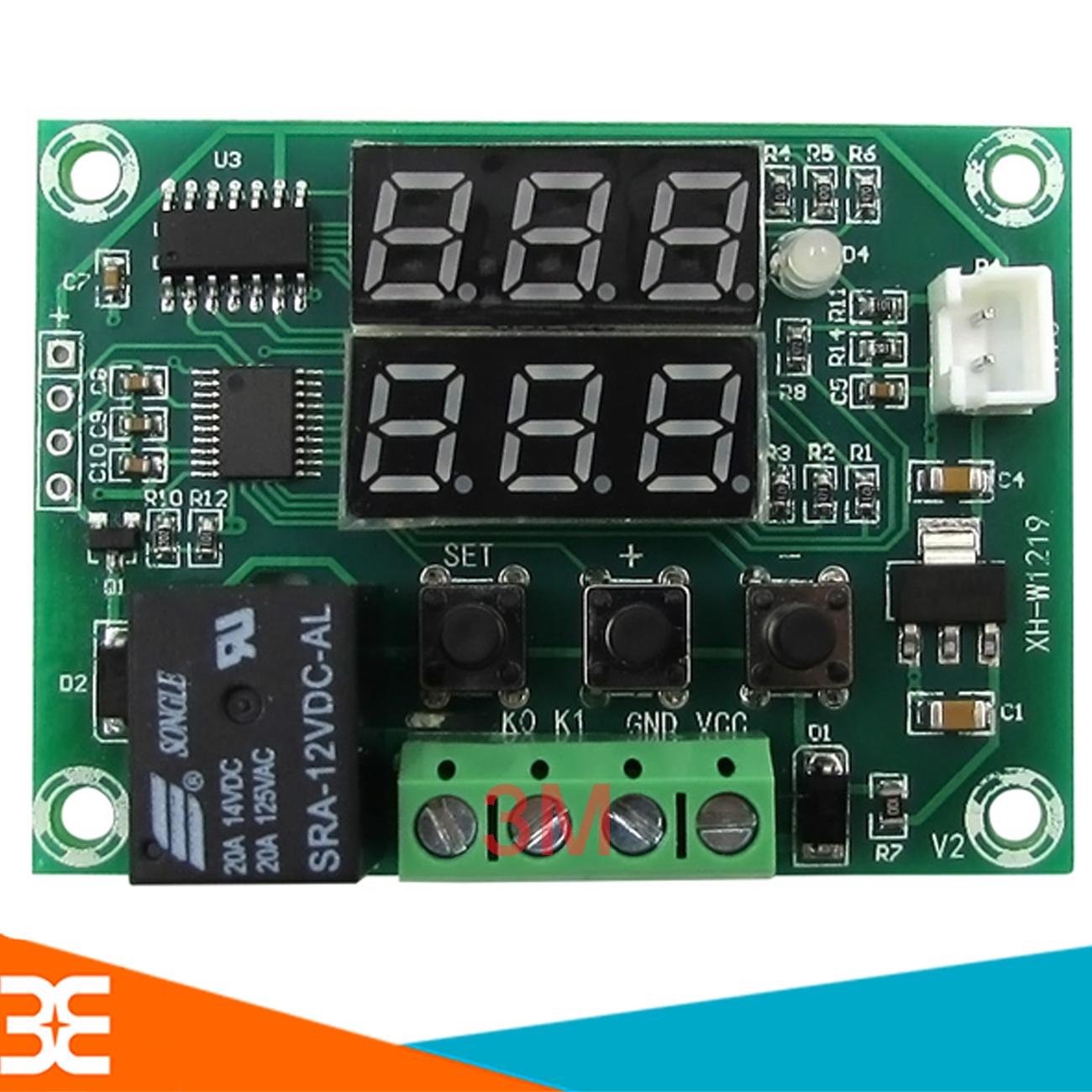

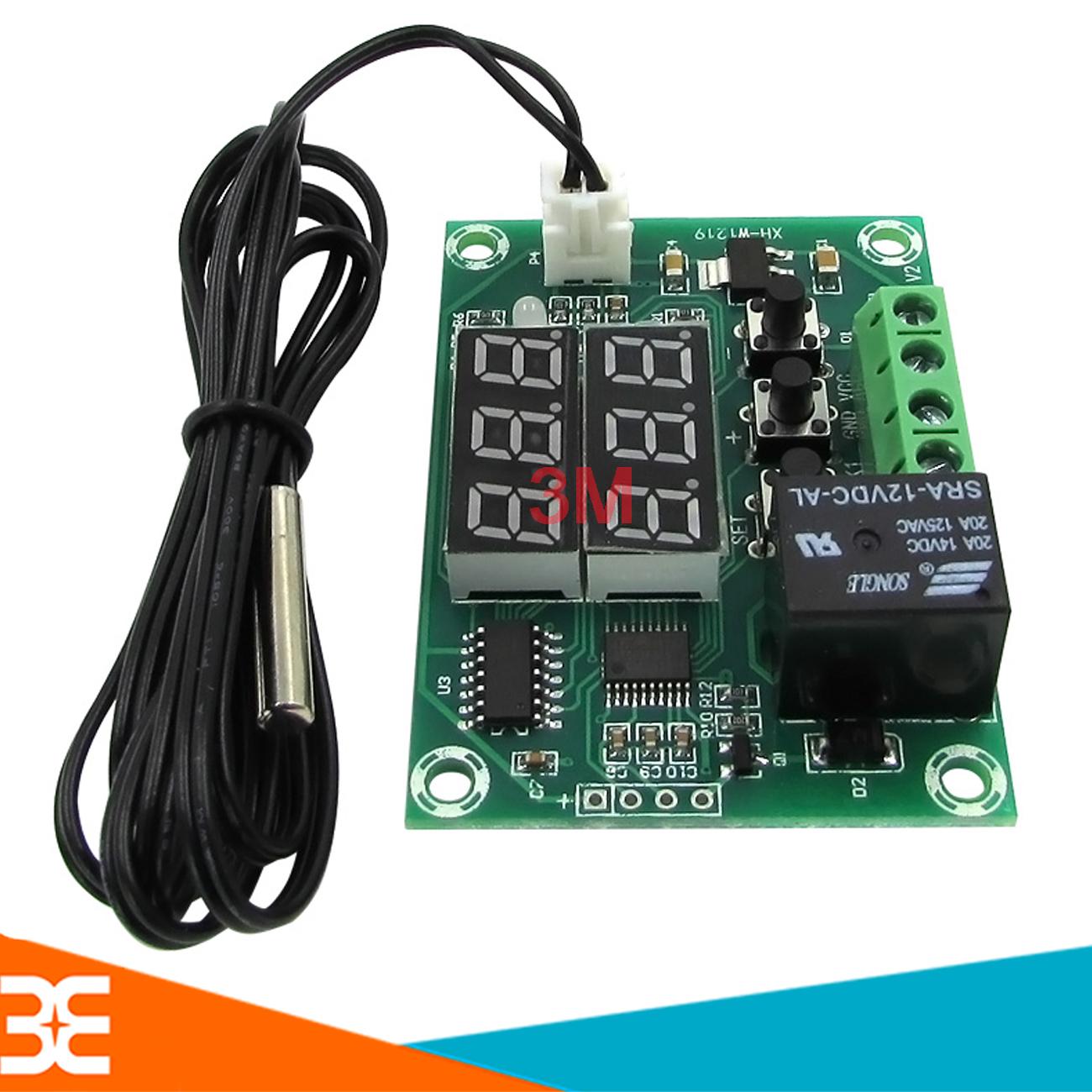

Module Khống Chế Nhiệt Độ XH-W1219

Module khống chế nhiệt độ XH-W1219 độ chính xác cao

Moddule khống chế nhiệt độ XH-W1219làmodulechuyên dùng để đo nhiệt độ, điều khiển nhiệt độ trongnên được dùng trong các lò sưởi, lò ấp trứng ...

Thông số kỹ thuật của module điều khiến nhiệt độ XH-W1219

• Điện áp hoạt động: 12VDC
• Dòng tiêu thụ của mạch ≤ 10mA khi không bật relay, khi bật relay≤ 60mA
• Sai số:0.1℃
• Phạm vi kiểm soát nhiệt độ: -50 đến 110 ℃
• Thời gian trễ:0.5S
• Relay chịu tải dòng tối đa 20A tại 125VAC, 20A tại 14VDC
• Hai chế độ hoạt:
  • Làm lạnh
  • Sưởi ấm
• Lỗ gắn cố định:M3x2

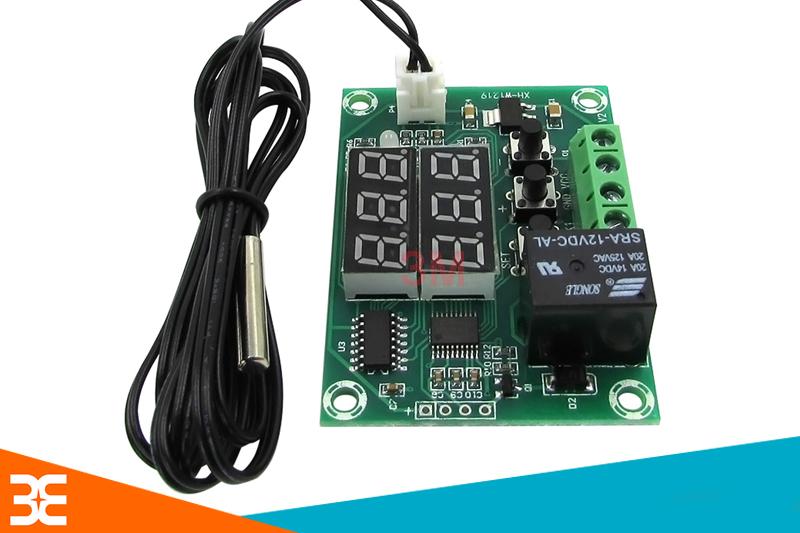

• Đầu dò nhiệt độ trở nhiệt NTC (10K 5%) dài 0.5m
• Sử dụngled 7 thanh3 số 0.28 inch
• Ba phím chức năng: Setup, Tăng (+), Giảm (-)
• Khối lượng:40g
• Môi trường hoạt động:
  • Nhiệt độ -10 ~ 60 ℃
  • Độ ẩm 20% -85%
• Kích thước 60x43x16mm

Hướng dẫn sử dụng

Nối mạch vớinguồn adapter12vđể mạch hoạt động,đèn ledhiển thị nhiệt độ môi trường ngay lúc đó.

Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.

Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4. Mỗi P sẽ tương ứng với cài đặt một giá trị:

Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn
