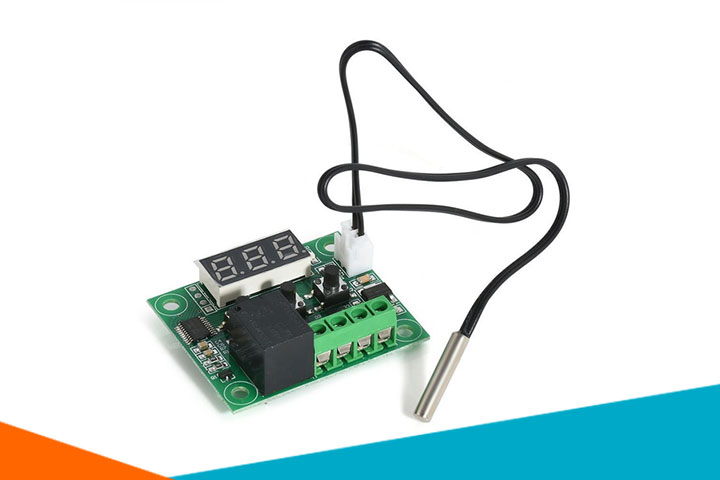

Module Khống Chế Nhiệt Độ W1209 dùng để khống chế nhiệt độ đã đặt trước, có thể chế tạo lò ấp trứng mini, máy sấy khô thực phẩm, và các thiết bị cần khống chế, đảm bảo nhiệt độ ổn định. Mạch khống chế nhiệt độ W1209 có thể khống chế nhiệt độ trong khoảng từ: -50~110oC với sai số 0.1oC.

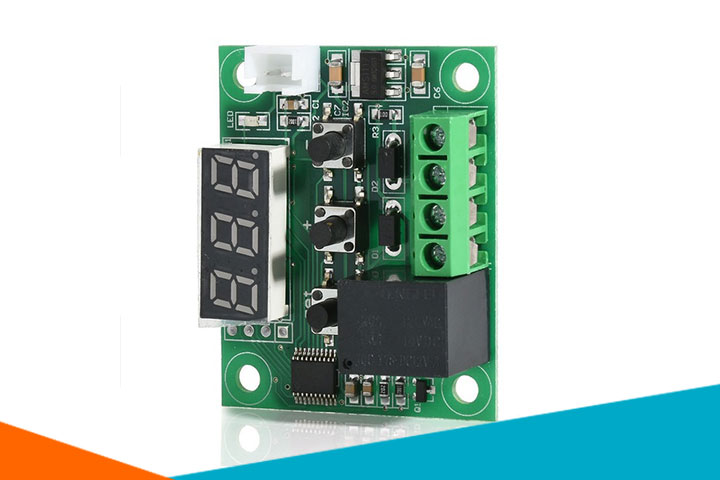

Module Khống Chế Nhiệt Độ W1209

Thông Số Kỹ Thuật:

• Khống chế nhiệt độ bằng Relay
• Phạm vi hoạt động :-50-110℃
• Độ chính xác: 0.1℃
• Thời gian cập nhập: 0.5S
• Điện áp vào: DC12V
• Đầu ra: Tiếp Điểm Relay
• Dòng tiêu thụ của mạch: ≤ 35mA, bật relay≤ 65mA
• Lỗ gắn: M3x2
• Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
  • Led Hiển Thị 0.28 Màu Đỏ:
  • Hiển Thị Nhiệt Độ Hoạt Động
  • Hiển Thị Nhiệt Độ Cài Đặt
• Phím Setup, Tăng (+), Giảm (-)

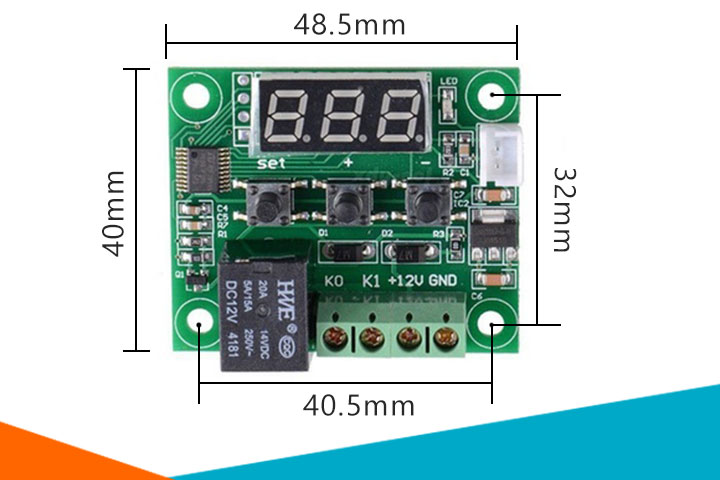

Kích Thước Module Khống Chế Nhiệt Độ W1209

Hướng Dẫn Sử Dụng:

• Cấp nguồn 12VDC vào 2 chốt VCC (+) và GND (-)
  • VD: Muốn cài nhiệt độ bật Relay là 33 Độ
• Nhấn SET, Led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy.
• Nhấn hoặc giữ (+) hoặc (-) để tăng hoặc giảm giá trị để cài đặt nhiệt độ ở 33 Độ.
• Module sẽ hoạt động như sau:
• Nếu nhiệt độ đo đang dưới 33độ, Relay không bật, đèn báo không sáng ( Tiếp điểm chưa đóng). Khi nhiệt độ môi trường lên 33 Độ --> Relay Đóng, Đèn sáng, Tiếp điểm thông.
• Khi nhiệt độ môi trường >=33độ, relay sẽ ở trạng thái đóng, đèn sáng ( Tiếp điểm đóng). Nhiệt độ môi trường giảm < nhiệt độ cài đặt 2 độ --> Relay ngắt, đèn báo tắt, tiếp điểm bị ngắt.

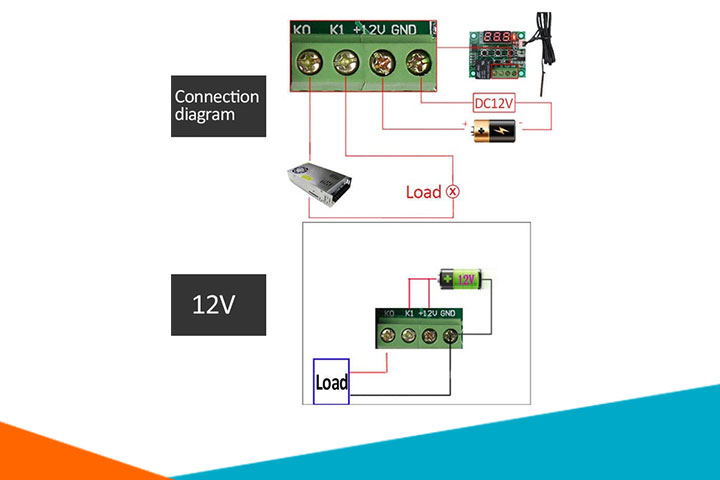

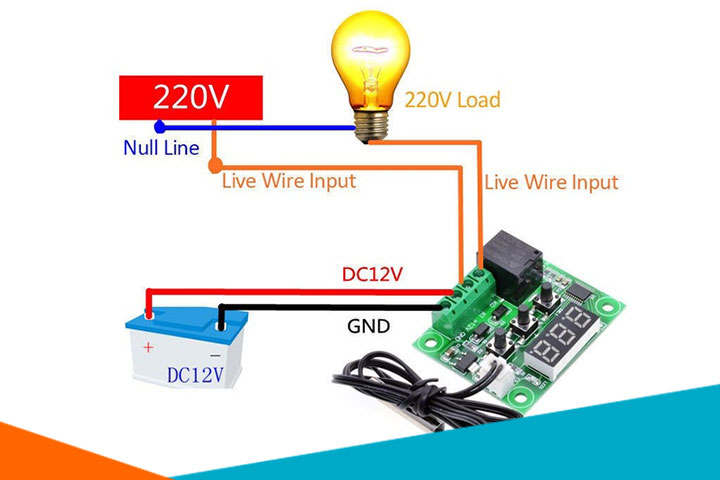

Cách Lắp Đặt Module Khống Chế Nhiệt Độ W1209

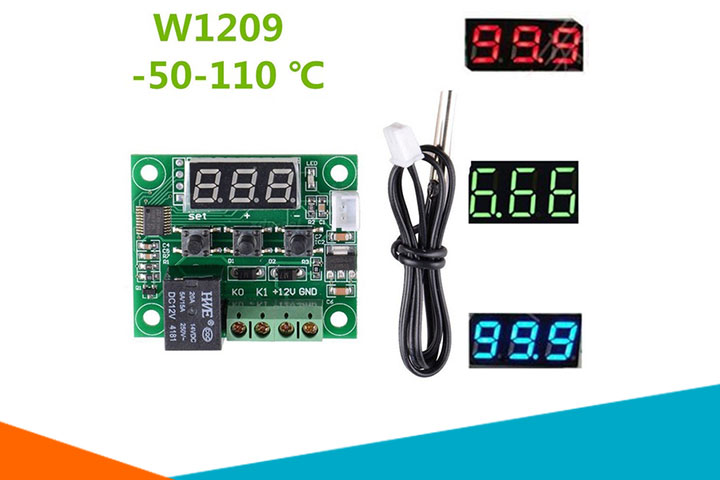

Màn hình hiển thị Module Khống Chế Nhiệt Độ W1209

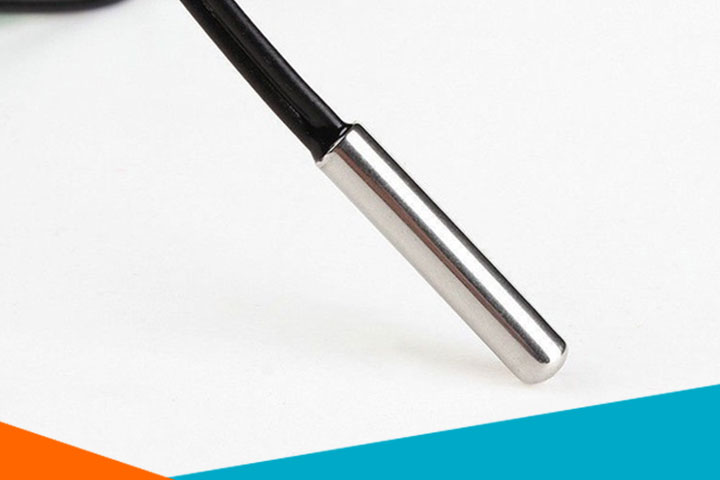

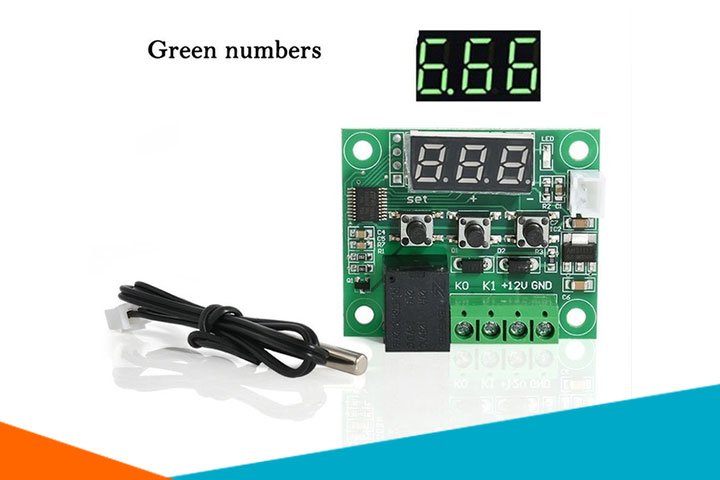

Đầu cảm biến nhiệt độ

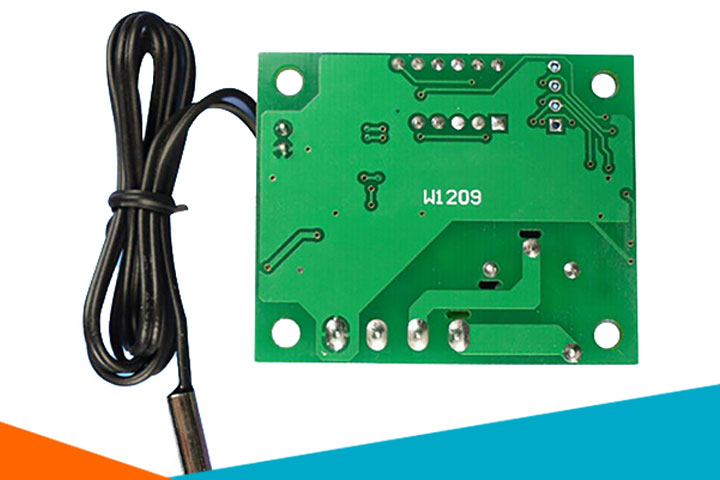

Mặt Sau Module Khống Chế Nhiệt Độ W1209

Hướng dẫn sử dụng:

• Module cần cấp nguồn 12V để hoạt động.

• Mặc định màn hình chính sẽ hiển thị nhiệt độ môi trường.

• Để điều chỉnh nhiệt độ ngắt của module, ta nhấn nút SET 1 lần; khi

màn hình nhấp nháy, ấn các nút +/- để tăng/giảm nhiệt độ cho phù hợp, đây sẽ là nhiệt độ để điều khiển thiết bị điện sử dụng cùng module.

• Trong màn hình chính,ta nhấn giữ nút SET khoảng 5 giây đến khi màn hình hiện P0 để vào chế độ cài đặt.

• Trong chế độ cài đặt, nhấn các nút +/- để chuyển đổi giữa các chức năng:

  • P0: Cài đặt chế độ làm việc của module. Màn hình hiện H là chế độ làm nóng, hiện C là chế độ làm lạnh.

  • P1: Cài đặt độ trễ nhiệt độ của module, đây là mức chênh lệch so với nhiệt độ ngắt để hệ thống khởi động lại.

  • P2: Cài đặt giá trị nhiệt độ cao nhất có thể chỉnh được, mặc định là 110 ͦ C.

  • P3: Cài đặt giá trị nhiệt độ thấp nhất có thể chỉnh được, mặc định là -50 ͦ C.

  • P4: Hiệu chỉnh sai số của nhiệt độ đo, mặc định là 0 ͦ C.

  • P5: Cài đặt khoảng thời gian trễ kích hoạt của module, mặc định là 0 phút.

  • P6: Thiết lập cảnh báo nhiệt độ cao, thường không dùng đến, mặc định là OFF.

• Sau khi chuyển đến chức năng muốn cài đặt, nhấn nút SET 1 lần, sau đó nhấn các nút +/- để điều chỉnh các giá trị theo ý muốn.

• Sau khi điều chỉnh xong, nhấn nút SET 1 lần nữa để về lại chế độ cài đặt hoặc nhấn giữ nút SET khoảng 5 giây để về lại màn hình chính, lúc này các giá trị cài đặt sẽ được áp dụng.

Ứng dụng:

• Khi bạn muốn ấp trứng, cài nhiệt độ ngắt là 37.5, P0 là H, P1 là 0.5. Khi nhiệt độ đạt 37.5 ͦ C, máy ấp sẽ ngắt, khi nhiệt độ xuống 36.9 ͦ C, máy ấp sẽ bật lại.

• Khi bạn muốn dùng làm mát, cài nhiệt độ ngắt là 20, P0 là C, P1 là 5. Khi nhiệt độ xuống dưới 20 ͦ C, quạt sẽ tắt, khi nhiệt lên 25 ͦ C, quạt sẽ bật.
