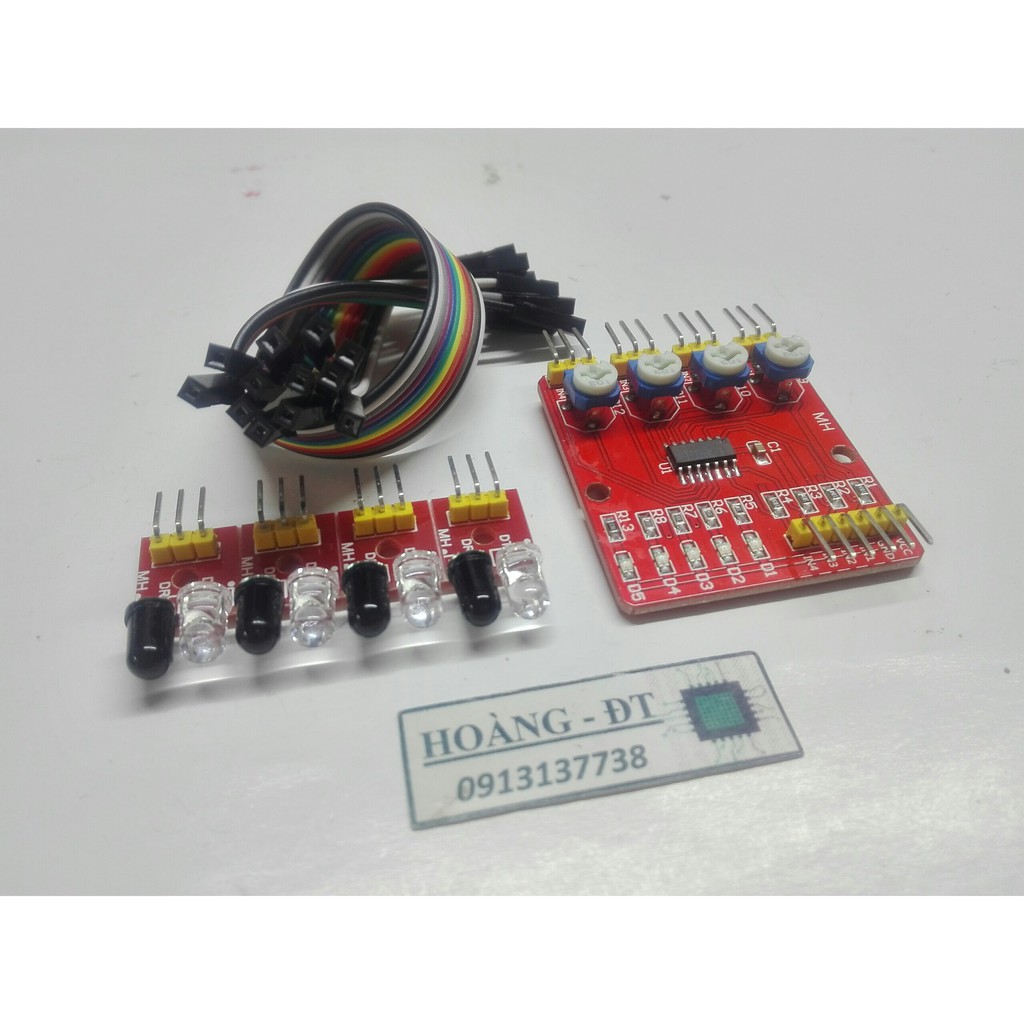

Module hồng ngoại 4 kênh (vật cản)

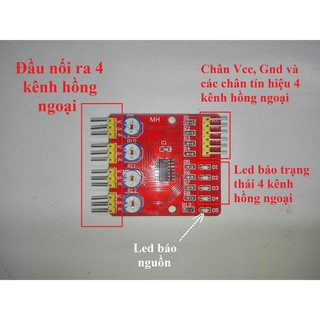

Module hồng ngoại 4 kênh dò vật cản. Ứng dụng làm mô hình robot/ xe dò đường, theo vệt, tránh vật cản, báo đi qua khỏi vật cản, ...Với 4 kênh hồng ngoại có thể tách rời và gắn vào các vị trí theo yêu cầu. Thông số kỹ thuật: + Điện áp làm việc: 3.3V- 5VDC. + Giới hạn khoảng cách nhận biết phản xạ vật cản: 1- 5cm. + Có 5 led: 1 led báo nguồn và 4 led báo trạng thái các kênh hồng ngoại + Sơ đồ chân (kết hợp xem hình 2 và chú thích): - Hàng chân bên trái: liên kết với các kênh hồng ngoại (4 kênh). Nối đúng thứ tự Vcc, Gnd, IN. - Hàng chân bên phải: chân nguồn dương Vcc, chân mass (Gnd) và các chân tín hiệu của các kênh hồng ngoại. Khi không có vật cản, led trạng thái tắt- ngõ IN xuống mức thấp. Ngược lại, khi phát hiện vật cản, chắn, ... led trạng thái sáng- ngõ IN lên mức cao. ** Lưu ý: 1/ Không đấu sai cực nguồn và quá áp. 2/ Giới hạn khoảng cách phát hiện vật cản: 0.1cm đên 50cm (khoảng cách càng xa, thì tín hiệu phản hồi về yếu, tín hiệu điện áp tại các chân IN cũng yếu theo). 3/ Phản xạ tốt nhất với nền trắng. #Module #Modulehồngngoại #Modulehồngngoại4kênh
