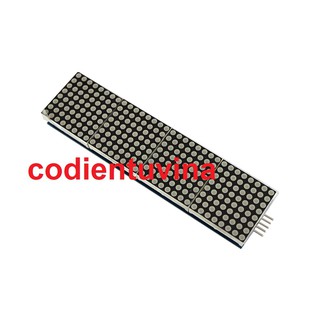

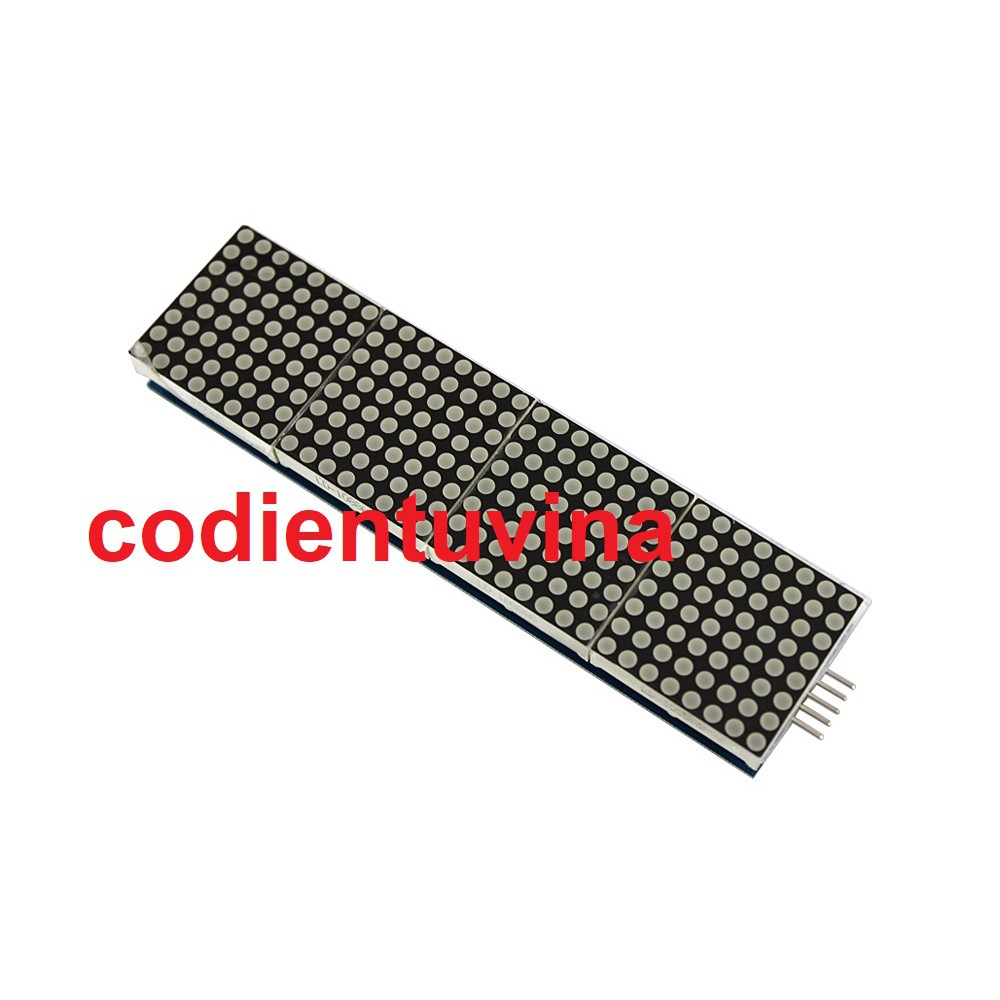

Module hiển thị 4 led ma trận MAX7219

Module là tổ hợp 4 Led Matrix 8x8, với mỗi led Matrix được điều khiển bởi một IC MAX7219 ( tương tự như IC 74HC595). 4 IC MAX7219 được mắc nối tiếp và giao tiếp với nhau bằng chuẩn SPI giúp tiết kiệm số chân cho vi điều khiển ( chỉ sử dụng 3 chân để điều khiển ). Ngoài ra IC MAX7219 còn được tích hợp Static RAM 8x8 từ đó việc hiển thị trở nên mượt mà hơn, đồng thời Module còn có thể mở rộng thêm bằng việc mắc nối tiếp các mạch Led Matrix 8x8 MAX7219 lại với nhau. Thông số kĩ thuật: 4 Led Matrix 8x8 (Cathode chung) , 4 IC MAX7219 IC giao tiếp : MAX7219 Chuẩn giao tiếp : SPI Điện áp sử dụng: 5VDC Kích thước (cm): 6.3 x 3.5 x 1.5 Mạch hiển thị 4 Led ma trận MAX7219 có ngõ vào tín hiệu nối tiếp, ghi dịch chuyển tín hiệu nên chỉ cần 3 GPIO để điều khiển, mạch có khả năng nối tiếp thêm nhiều mạch bằng cổng nối tiếp nên dễ dàng để mở rộng. Sơ đồ chân: DIN: là chân truyền dữ liệu từ vi điều khiển đến Max7219 (chân MOSI của vi điều khiển). CLK: là chân cấp xung nhịp hoạt động cho Max7219 được nối với chân SCK của vi điều khiển. CS: là chân lựa chọn hoạt động, chân này nối với bất kì một chân I/O nào của vi điều khiển. VCC: là chân cấp nguồn: sử dụng nguồn 5VDC. GND: kết nối với chân GND của vi điều khiển.
