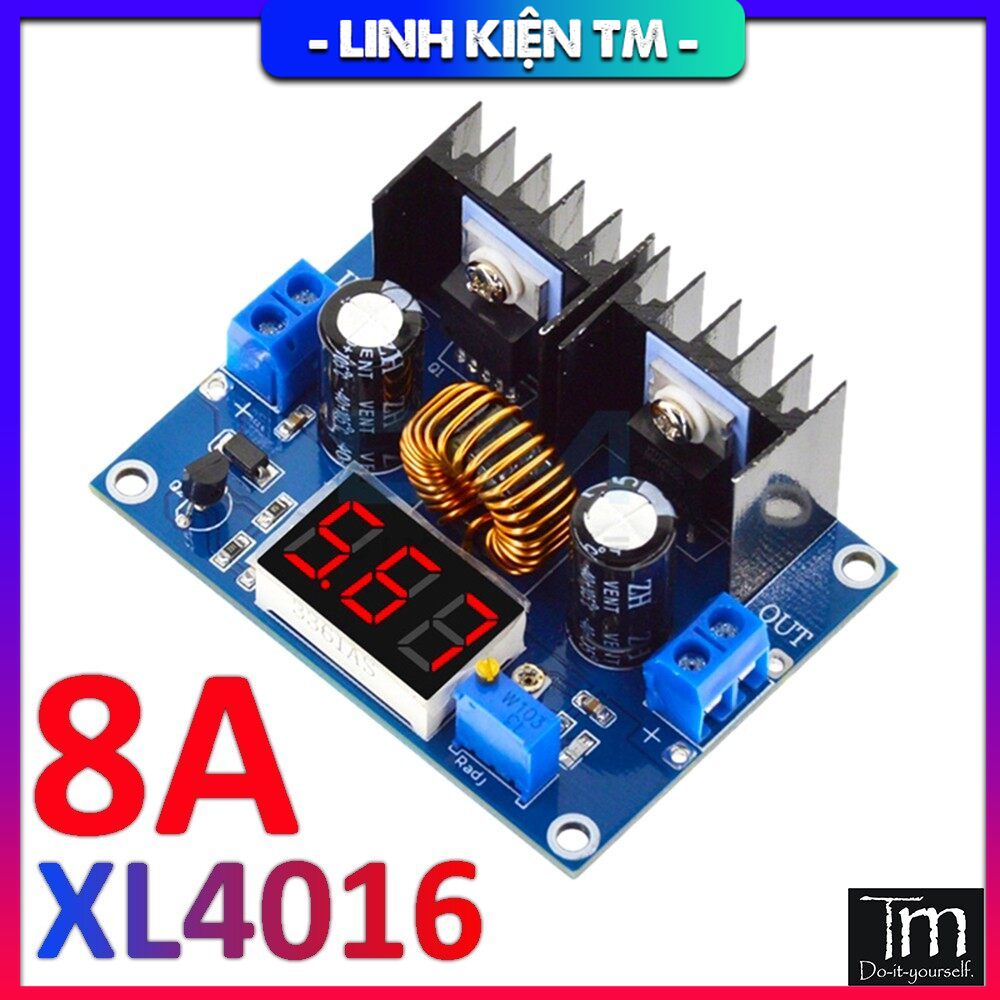

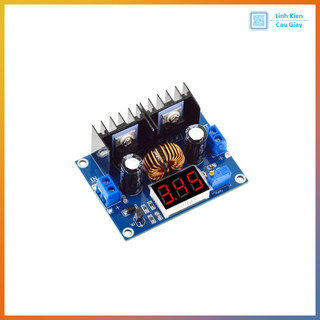

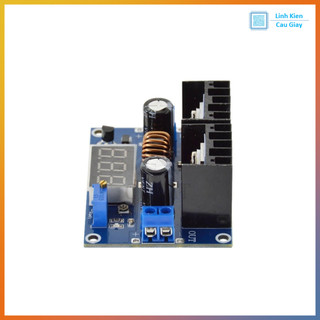

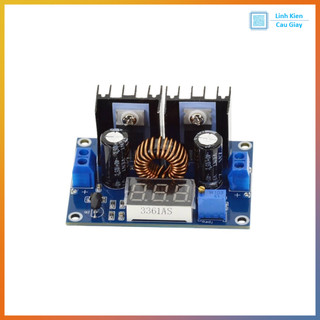

Module Hạ Áp DC-DC XL4016 200W 8A Hiển thị Led

Module Hạ Áp DC-DC XL4016 200W 8A Có Hiển Thị LED – Điều Chỉnh Dễ Dàng, Công Suất Cao Mô tả sản phẩm Module hạ áp DC-DC XL4016 200W 8A có màn hình LED là bộ chuyển đổi nguồn step-down (Buck) công suất lớn, cho phép điều chỉnh điện áp đầu ra dễ dàng với chiết áp và hiển thị số điện áp thực tế bằng LED 7 đoạn. Sản phẩm sử dụng IC XL4016 cao cấp, hỗ trợ đầu vào từ DC 8V – 40V, đầu ra từ 1.25V – 36V, dòng tối đa 8A, công suất 200W. Nhờ tích hợp màn hình LED hiển thị điện áp đầu ra, bạn dễ dàng giám sát và điều chỉnh chính xác mà không cần đồng hồ đo ngoài. Ứng dụng Làm bộ nguồn điều chỉnh điện áp cho Arduino, ESP32, Raspberry Pi Cấp nguồn ổn áp DC cho camera, đèn LED, motor, relay Làm bộ sạc pin (pin 18650, pin chì...) với dòng giới hạn Chuyển đổi nguồn adapter 24V, 36V → 12V, 9V, 5V Dùng trong máy in 3D, DIY robot, IoT và nhiều dự án kỹ thuật điện khác Sơ đồ chân Ký hiệu Mô tả IN+ Nguồn vào dương (DC 8V – 40V) IN- Nguồn vào âm (GND) OUT+ Đầu ra dương (1.25V – 36V) OUT- Đầu ra âm (GND) ⚠️ Lưu ý: Không cấp ngược cực IN+ và IN-; tránh hư hỏng mạch. Thông số kĩ thuật Thông số kỹ thuật Giá trị IC điều khiển XL4016 Điện áp đầu vào DC 4-38V Điện áp đầu ra DC 1.25V – 36V (chỉnh bằng chiết áp) Dòng đầu ra tối đa 8A (khuyến nghị: ≤ 5A để an toàn lâu dài) Công suất tối đa 200W Hiệu suất Tối đa 96% Tần số chuyển mạch 180KHz Bảo vệ quá dòng Có (tự ngắt, cầu chì bảo vệ) Màn hình hiển thị LED 7 đoạn hiển thị điện áp đầu ra Tản nhiệt Có, khối nhôm lớn Kích thước module ~75mm x 50mm x 25mm Trọng lượng ≈ 70g Hướng dẫn sử dụng Cấp nguồn vào: DC 8V – 40V vào IN+ và IN- (không vượt quá 40V). Kết nối tải: Từ OUT+ và OUT- ra thiết bị cần dùng. Xoay chiết áp để điều chỉnh điện áp mong muốn, giá trị sẽ hiển thị trực tiếp trên LED. Đảm bảo không quá tải dòng (giới hạn 5A để đảm bảo tuổi thọ mạch). Nếu dùng dòng cao hoặc công suất lớn, nên gắn thêm quạt tản nhiệt để module hoạt động ổn định hơn. Mẹo: Có thể dùng mạch làm nguồn cấp lập trình hoặc sạc pin thủ công, rất tiện lợi nhờ hiển thị điện áp trực tiếp Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #XL4016 #ModuleHaApCoLed #DC_DCConverter #BuckConverter #NguonHaApDC #XL4016_200W #NguonDieuChinhCoManHinh #DCStepDownWithDisplay #NguonDCArduino #DIYPowerModule .
