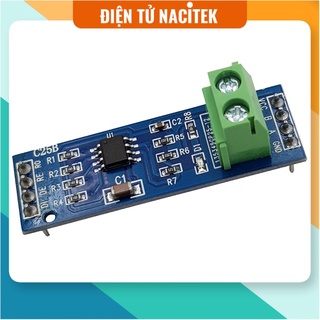

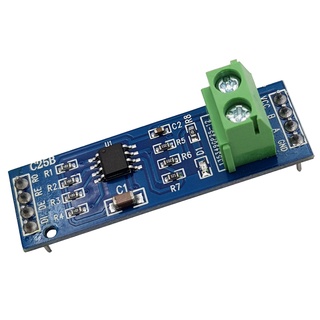

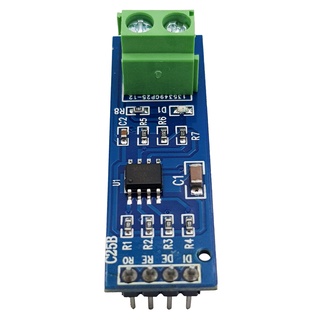

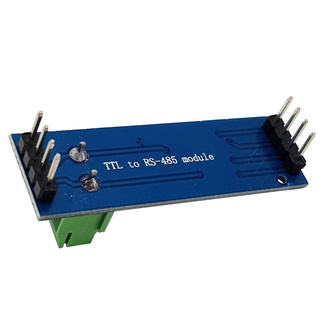

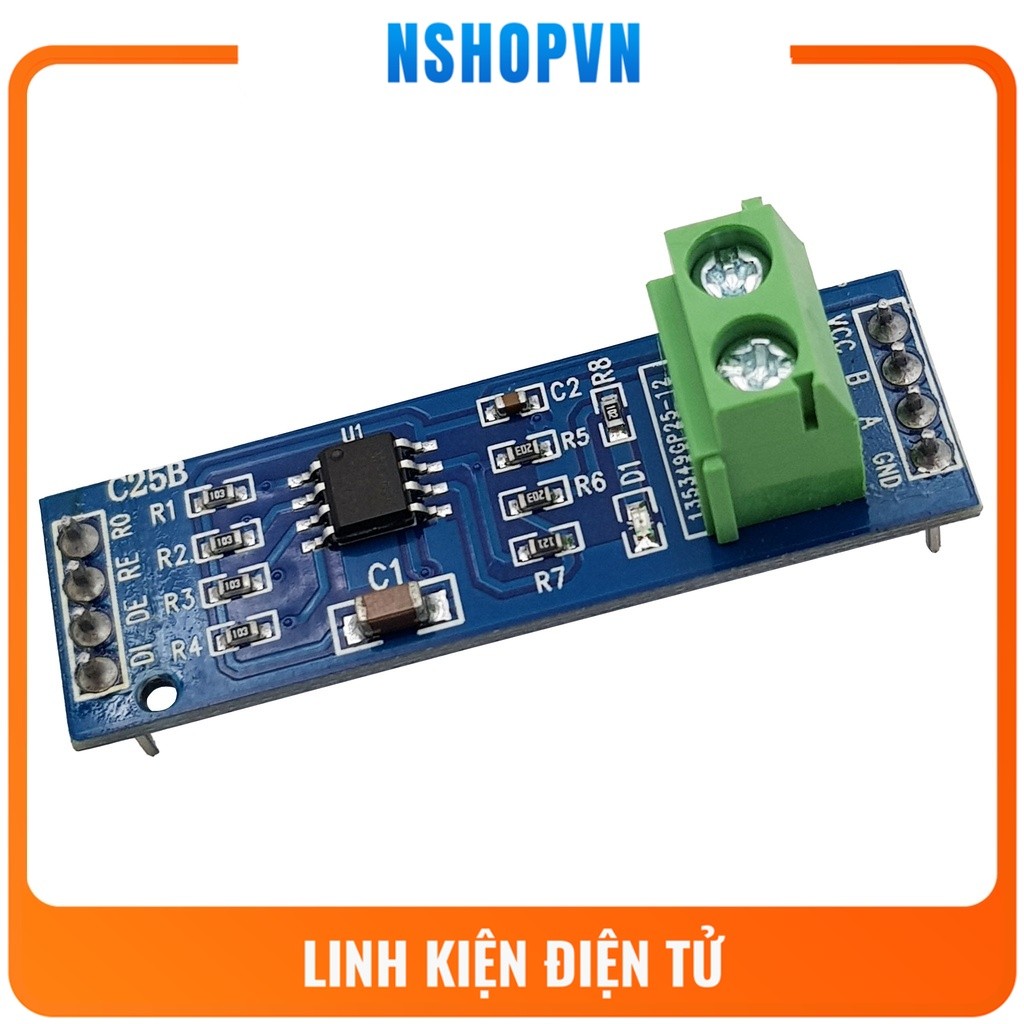

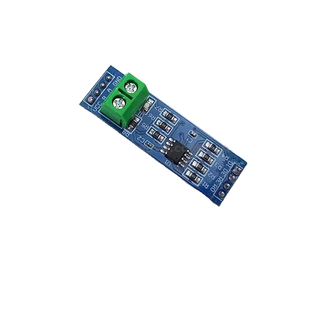

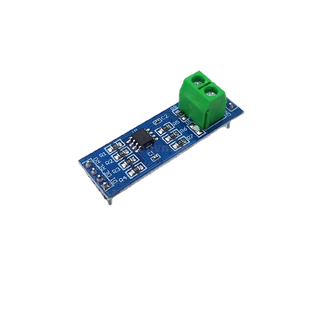

Module giao tiếp TTL RS485

"🔴🔴 CHI TIẾT SẢN PHẨM ✔️Mạch giao tiếp TTL - RS485 được dùng để chuyển đổi tín hiệu nối tiếp (Serial) UART sang giao tiếp RS485 sử dụng IC MAX485. Mạch được thiết kế nhỏ gọn nhưng vẫn đảm bảo được khả năng truyền tín hiệu đi xa khi sử dụng với cặp dây cáp xoắn với nhau. ✔️ 🔴🔴 THÔNG SỐ KĨ THUẬT 🔹 IC MAX 485 được tích hợp sẵn trên board 🔹 Truyền nhận với năng lượng thấp theo chuẩn RS-485 🔹 Các chân của IC đã được đưa ra thích hợp cho việc sử dụng với vi điều khiển 🔹 Điện áp hoạt động: 5V 🔹 Kích thước: 44 x 14mm 🔹Sơ đồ chân: 🔹VCC........5V 🔹 GND.......0V 🔹 A............Non-inverting Receiver Input and No-ninverting Driver Output 🔹 B............Inverting Receiver Input and Inverting Driver Output 🔹 RE..........Receiver Output Enable (Low to enable) 🔹 R0..........Receiver Output (to Rx pin of microcontroller) 🔹 DE..........Driver Output Enable (high to enable) 🔹 DI...........Driver Input (to Tx pin of microcontroller) 🔴🔴 HƯỚNG DẪN SỬ DỤNG ✔️ 🔵Xuất xứ : Trung Quốc 🔵Chính sách cửa hàng : ✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua ✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai ⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm ⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối Hỗ trợ kĩ thuật : Linh kiện điện tử NSHOP cảm ơn quý khách đã ủng hộ 💦 #modulegiaotiepttl #giaotiepttlrs485 #rs485 #giaotieprs485 # # # # # # # # # # #"
