Module Ethernet W5500

Module Ethernet W5500 sử dụng chip mới W5500 với hai kiểu giao thức TCP/IP cho phép kết nối internet dễ dàng hơn các hệ thống nhúng sử dụng SPI (giao tiếp ngoại vi nối tiếp). Module hỗ trợ tốc độ 80MHz và giao thức SPI mới mang lại hiệu quả cao, do đó người dùng có thể sử dụng giao tiếp mạng với tốc độ cao. W5500 cung cấp chức năng WOL (Wake On Lan) và chế độ tắt nguồn, giúp tiết kiệm năng lượng.Module Ethernet W5500 được ứng dụng rộng rãi trong các dự án IOT, điều khiển thiết bị qua mạng…

Thông số kỹ thuật của Module Ethernet W5500

• IC chính: W5500 từWiznet
• Điện áp cấp nguồn: 5V hoặc 3.3 VDC
• Dòng cho phép: 128mA
• Mức tín hiệu giao tiếp: SPI TTL
• Hỗ trợ giao các giao thức: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• Hỗ trợ 8 ổ cứng độc lập sử dụng đồng thời
• Hỗ trợ chế độ tiết kiệm điện
• Hỗ trợ Wake với cổng LAN qua UDP
• Hỗ trợ giao diện ngoại vi nối tiếp tốc độ cao (SPI MODE 0, 3)
• Bộ nhớ trong 32Kbyte cho bộ đệm Tx / Rx
• 10BaseT/100BaseTX Ethernet PHY embedded
• Hỗ trợ giao tiếp tự động (Song công và bán song công )
• Không hỗ trợ phân mảnh IP
• Điện áp đầu ra 3.3V
• Đầu ra Led quang (Full/Half duplex, Link, Speed, Active)
• 48 chân LQFP không chứa chì độc hại (7x7mm, 0.5mm)
• Tần số xung clock tối đa: 80MHz
• Kích thước module: 55mm x 28mm
• Trọng lượng: 15g

Datasheet:https://cdn.sparkfun.com/datasheets/Dev/Arduino/Shields/W5500_datasheet_v1.0.2_1.pdf

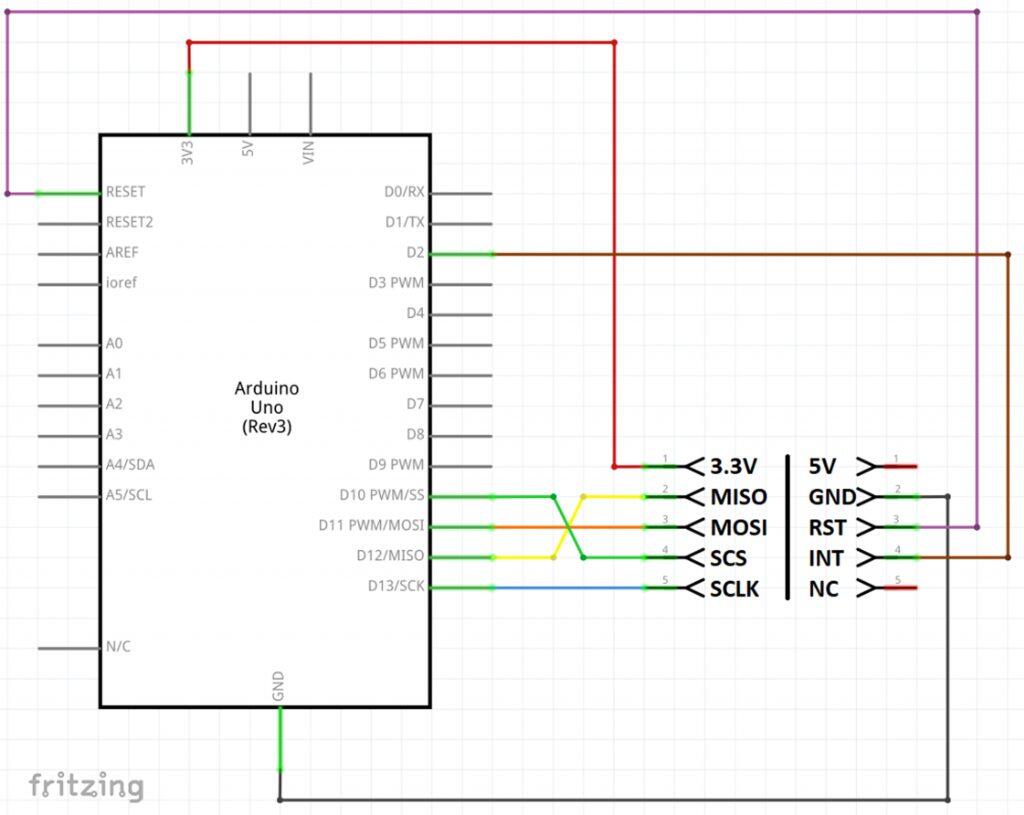

Sơ đồ kết nối tham khảo

Sơ đồ mạch của Module Ethernet W5500

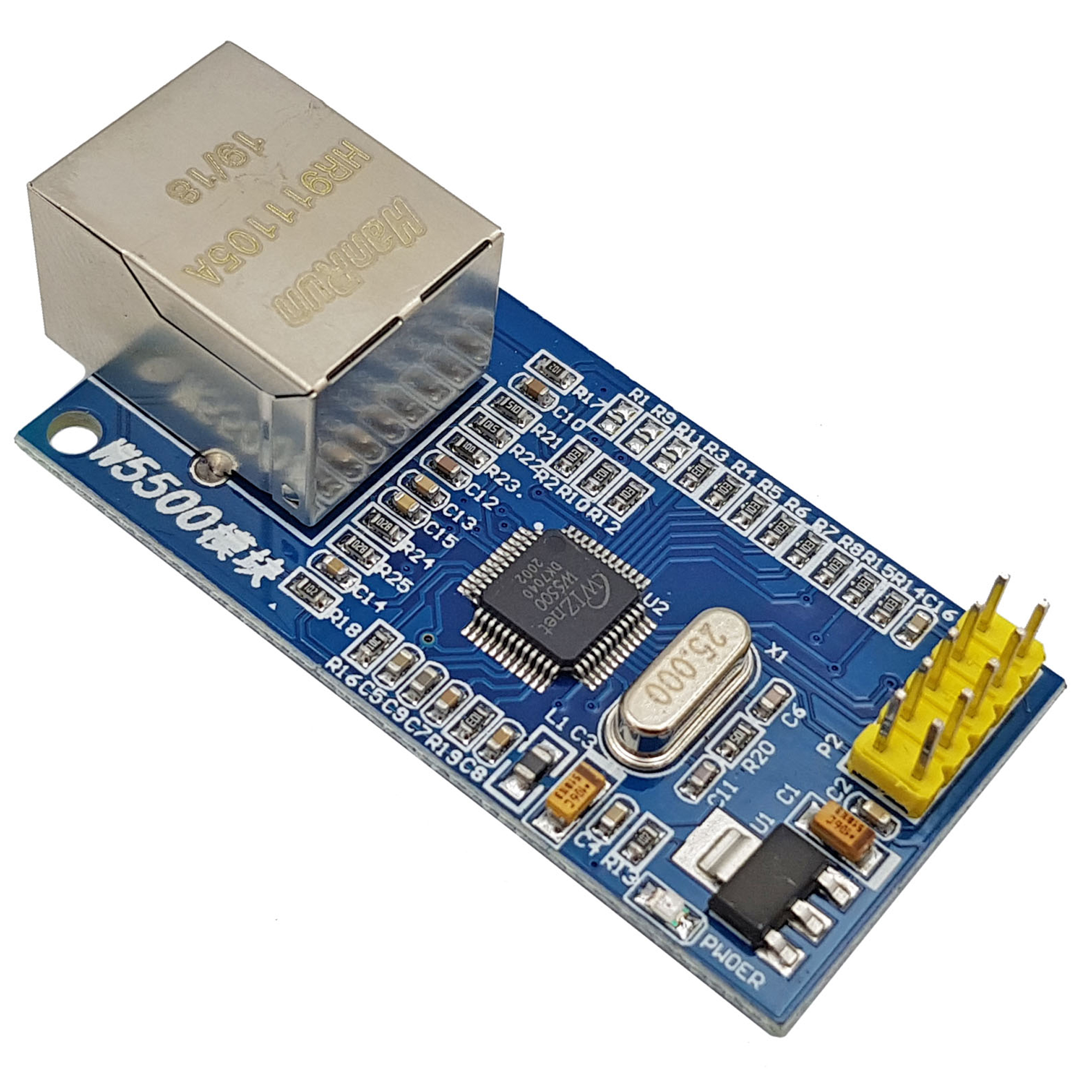

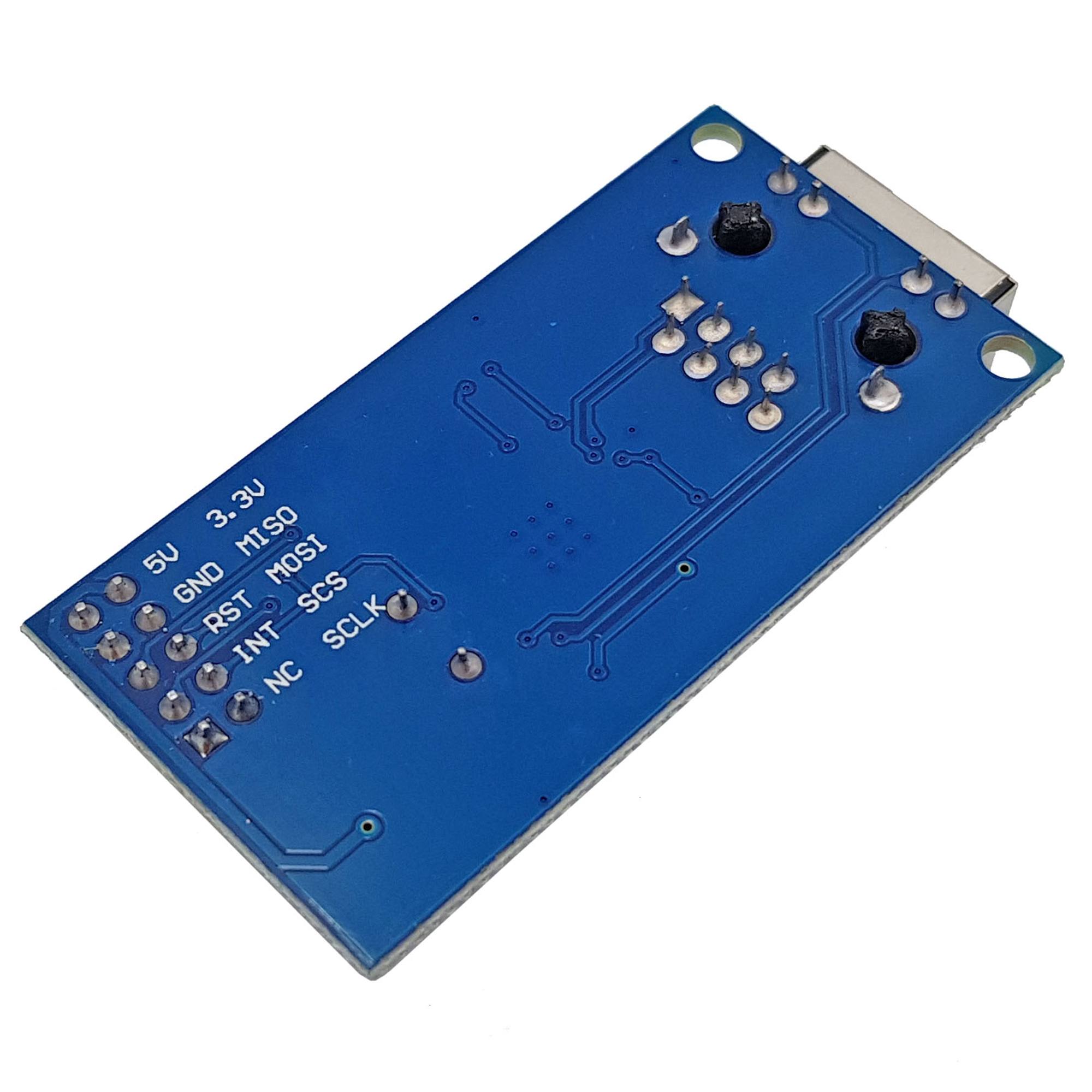

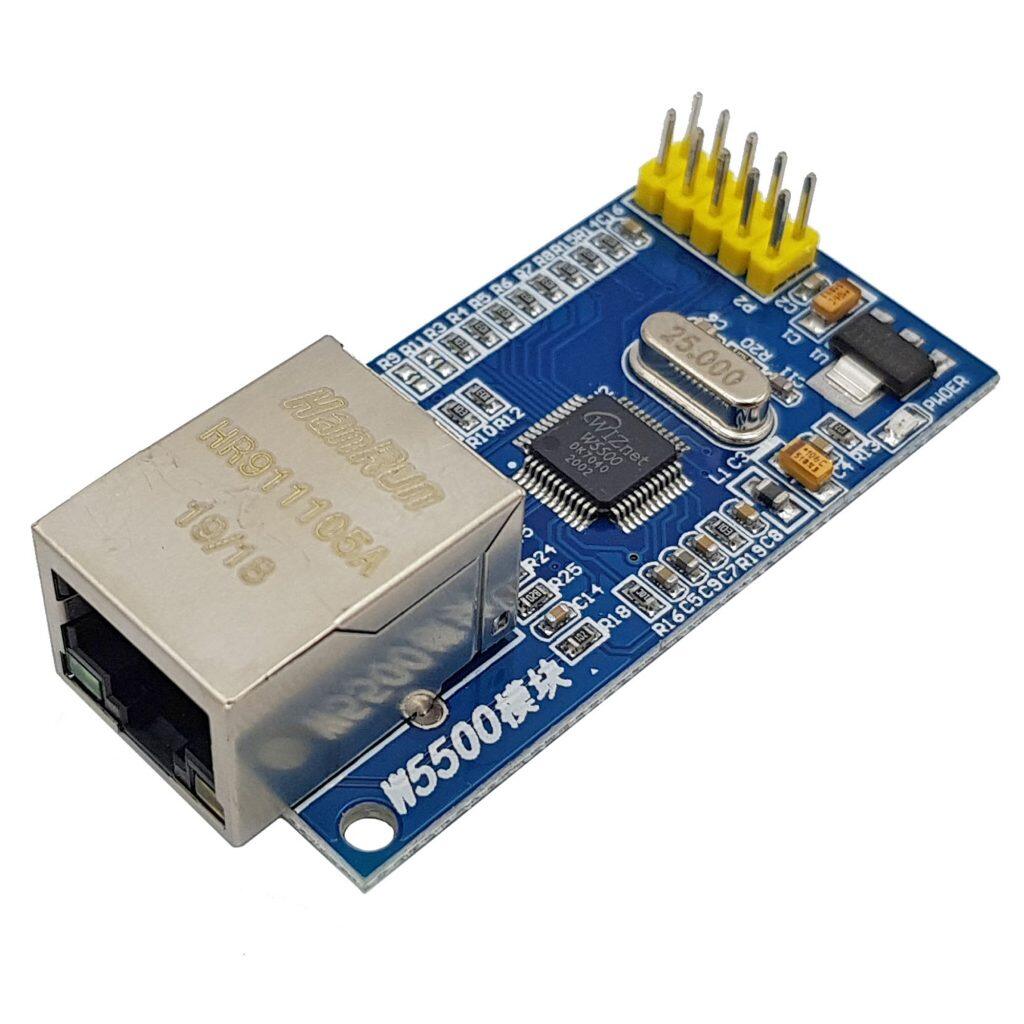

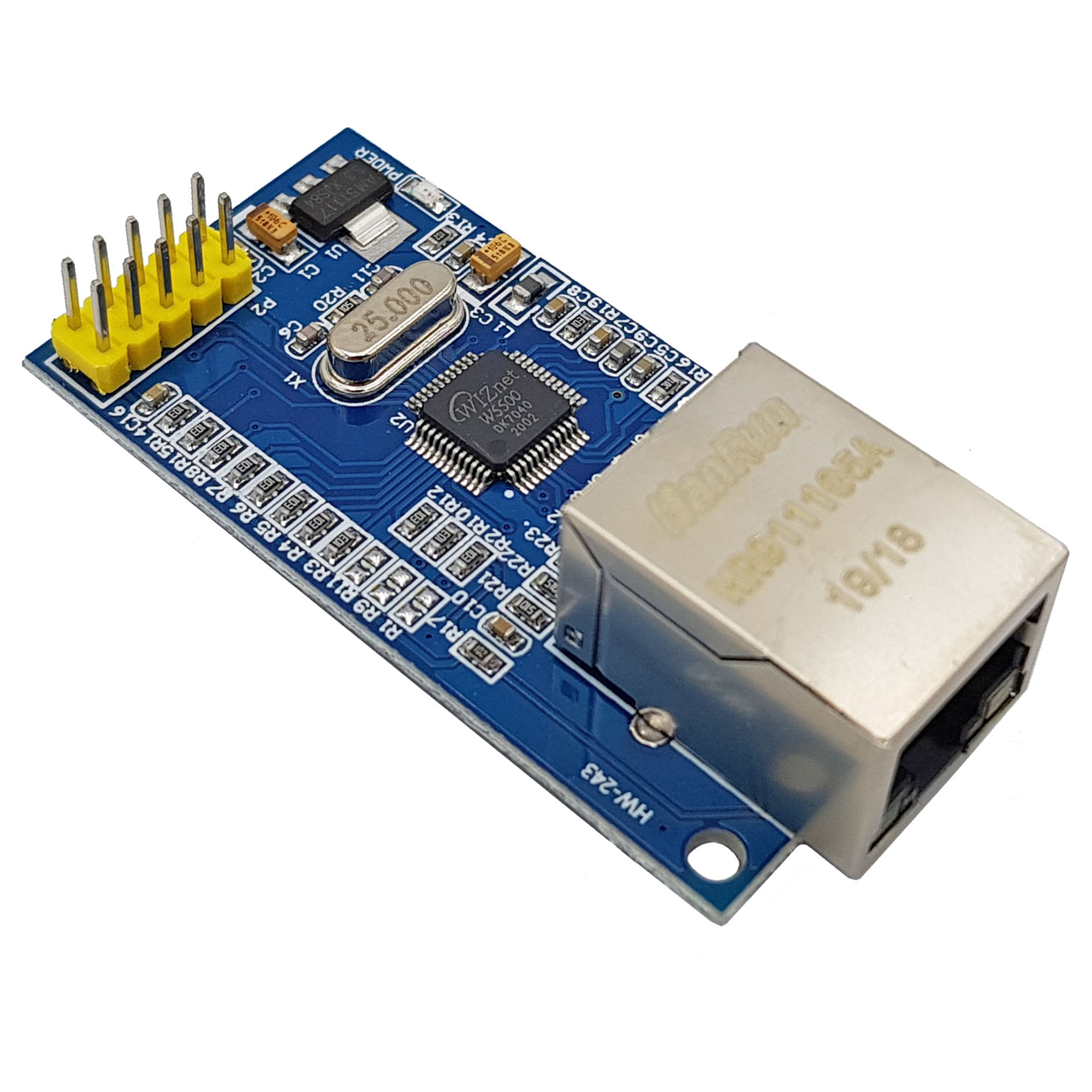

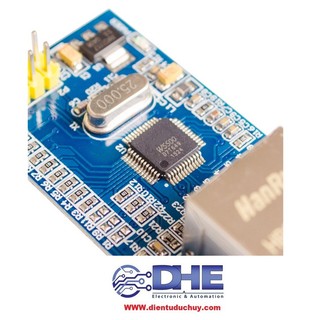

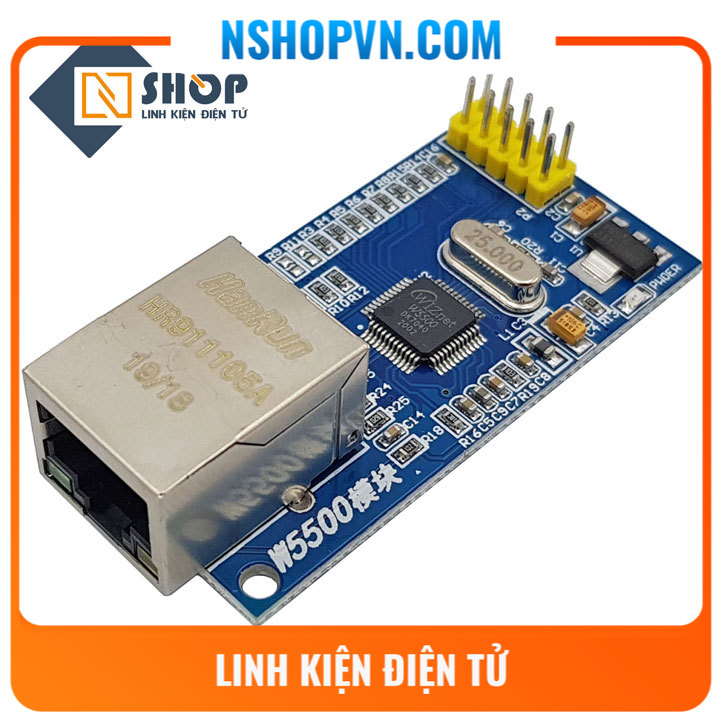

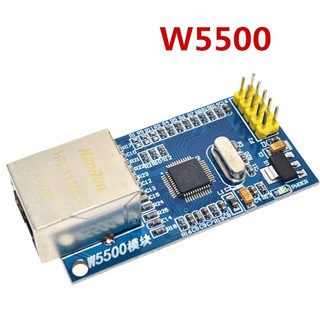

Hình ảnh của Module Ethernet W5500

Module Ethernet W5500

Module Ethernet W5500

Module Ethernet W5500

Module Ethernet W5500
