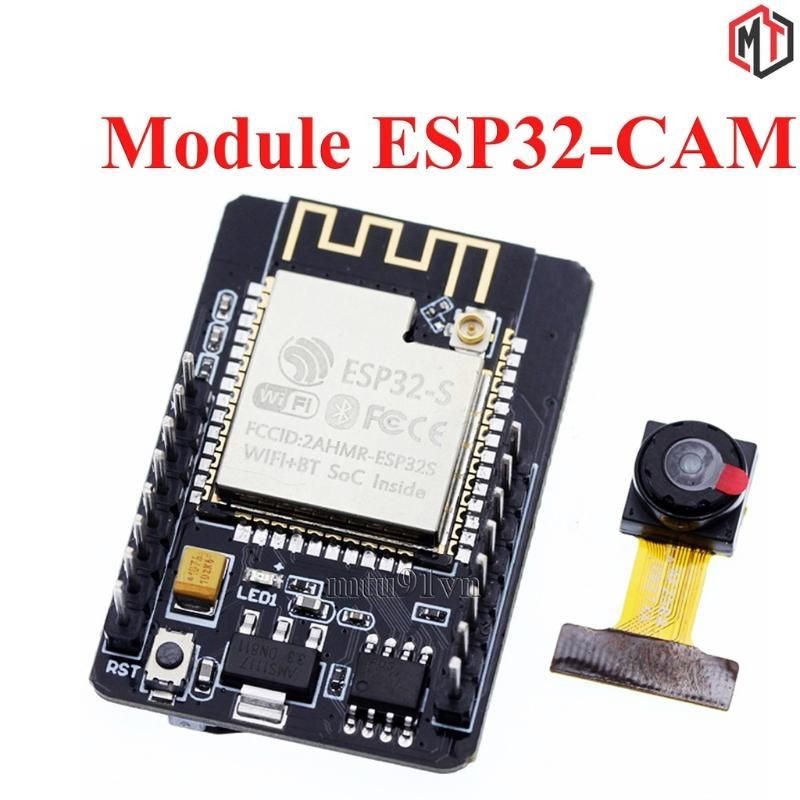

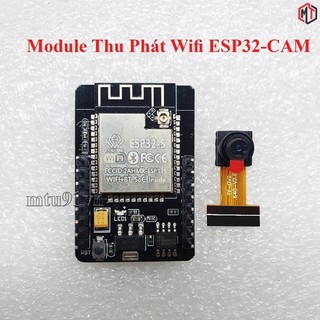

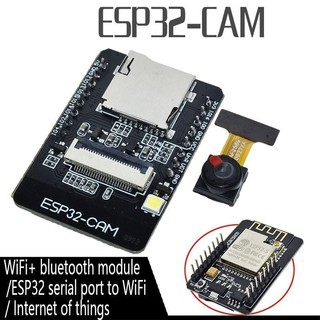

Module ESP32-CAM - ESP32 có tích hợp Camera , WiFi , Bluetooth 4.2

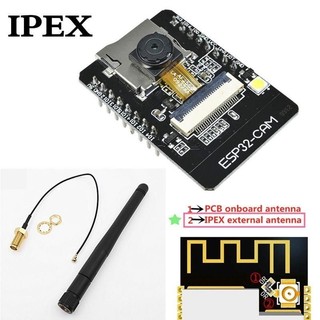

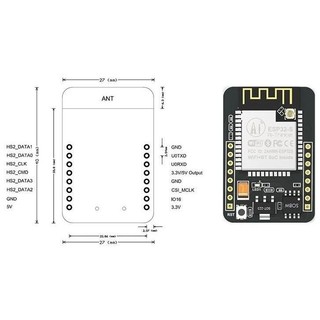

* Bộ sản phẩm gồm: Module ESP32-CAM + Camera tích hợp (chưa bao gồm anten rời) * Shop có bán anten, tham khảo tại: https://shopee.vn/search?keyword=anten&shop=106323333 * Logo sản phẩm và một vài chi tiết nhỏ có thể thay đổi theo đợt hàng ỨNG DỤNG: - Là mạch tích hợp với bộ xử lý chính là ESP32 + Camera OV2640 được sử dụng trong các ứng dụng truyền hình ảnh, xử lý ảnh qua Wifi, Bluetooth hoặc các ứng dụng IoT, hoạt động tốt trên nền tảng Blynk - ESP32-CAM có một module camera cỡ nhỏ có thể hoạt động như một hệ thống độc lập với kích thước 27x40.5x4.5mm và dòng ở chế độ deep sleep lên đến 6mA. - ESP32-CAM được đóng gói DIP-16 (Dual In-line Package) và có thể được lắp trực tiếp vào bo mạch chủ, cung cấp cho khách hàng chế độ kết nối với độ tin cậy cao, thuận tiện cho việc ứng dụng trong các thiết bị IoT khác nhau. THÔNG SỐ KỸ THUẬT: - Điện áp cung cấp: 5V - SPI Flash: Mặc định 32MB - RAM: 520KB SRAM + 4MB PSRAM - Bộ nhớ ngoài: Khe cắm thẻ micro SD lên đến 4GB - Bluetooth: Chuẩn Bluetooth 4.2 BR/EDR và BLE - WiFi: 802.11 b/g/n - Interface: UART, SPI, I2C, PWM - IO Port: 9 - Tốc độ truyền UART: 115200bps(Mặc định) - Camera + Đầu nối FPC + Hỗ trợ camera OV2640(bán kèm theo board) hoặc camera OV7670 + JPEG(chỉ hỗ trợ OV2640), BMP, GRAYSCALE + Có đèn Flash - Dải quang phổ: 2412 ~2484MHz - Antenna: Onboard PCB antenna, gain 2dBi - Bảo mật: WPA/WPA2/WPA2-Enterprise/WPS - Nhiệt độ hoạt động: -20 ℃ ~ 85 ℃ - Môi trường bảo quản:-40 ℃ ~ 90 ℃ , Lưu ý khi Trước khi dùng: - Module cần được Lập trình trước khi sử dụng. - Đảm bảo công suất đầu vào của tối thiểu là 5V/2A, nếu không hình ảnh sẽ có hiện tượng bị gợn sóng nước. - Pin GPIO32 của ESP32 điều khiển nguồn điện của camera. Khi camera hoạt động, kéo pin GPIO32 xuống mức thấp. - Vì chân IO_0 được kết nối với XCLK của camera, do đó để trống IO_0 nếu sử dụng. TÀI LIỆU THAM KHẢO: Schematic: #LINK https://github.com/SeeedDocument/forum_doc/blob/master/reg/ESP32_CAM_V1.6.pdf Cài đặt ESP-IDF: #LINK https://esp32.vn/idf/install.html ESP32 Datasheet: #LINK https://www.espressif.com/sites/default/files/documentation/esp32_datasheet_en.pdf ESP32-CAM datasheet: #LINK https://datasheet.lcsc.com/szlcsc/Ai-Thinker-ESP32-CAM_C277946.pdf OV2640 Camera Datasheet: #LINK http://wiki.ai-thinker.com/_media/esp32/docs/ov2640_ds_1.8_.pdf ESP32_CAMERA_QR: #LINK https://github.com/donny681/ESP32_CAMERA_QR ESP32 Pin List: #LINK http://wiki.ai-thinker.com/_media/esp32/docs/esp32_chip_pin_list_en.pdf #Module #Camera #wifi và #bluetooth #ESP32-CAM #ESP32S #ESP Điện Tử MTU rất hân hạnh được phục vụ quý khách! ✦ Xem thêm chi tiết tại: https://dientumtu.com/
