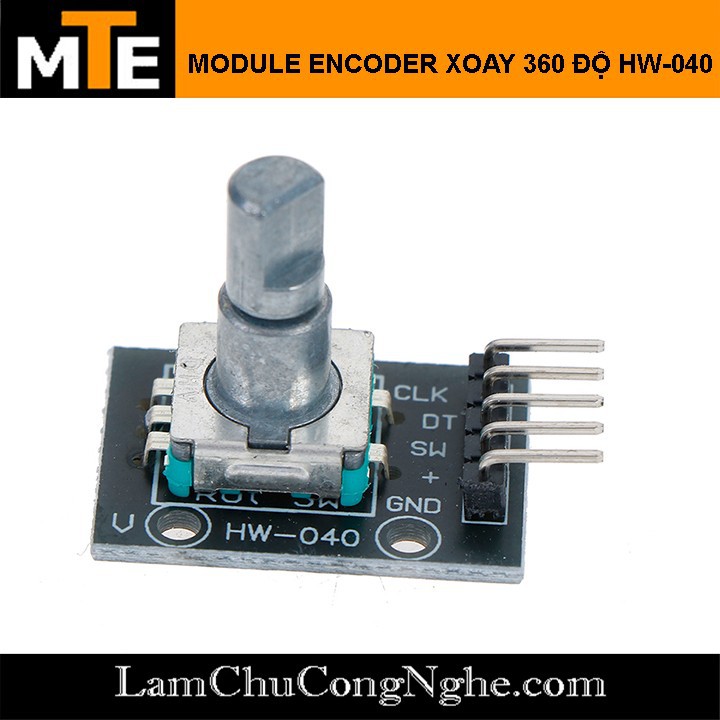

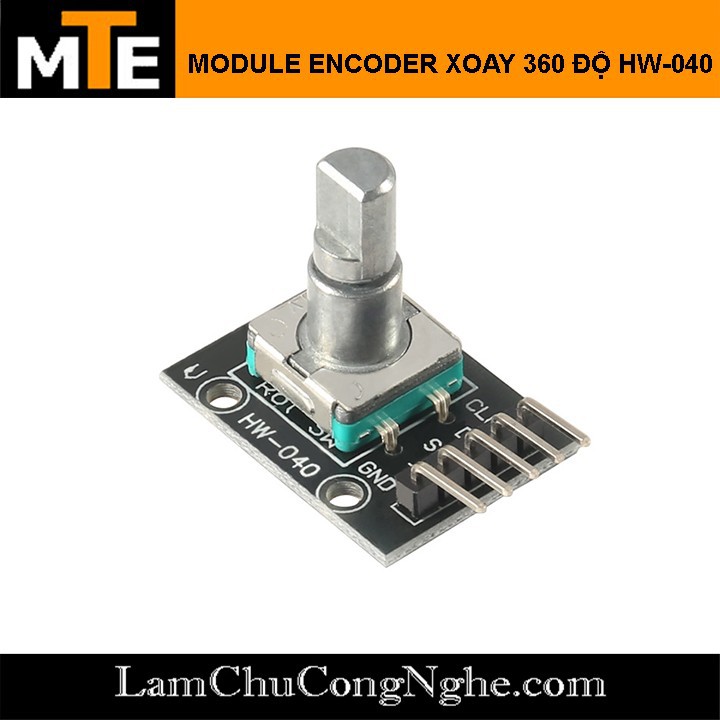

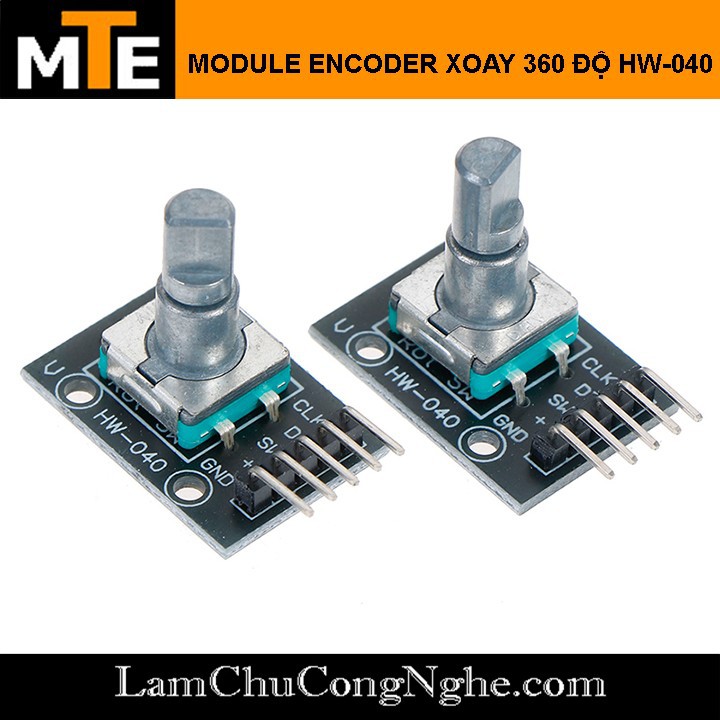

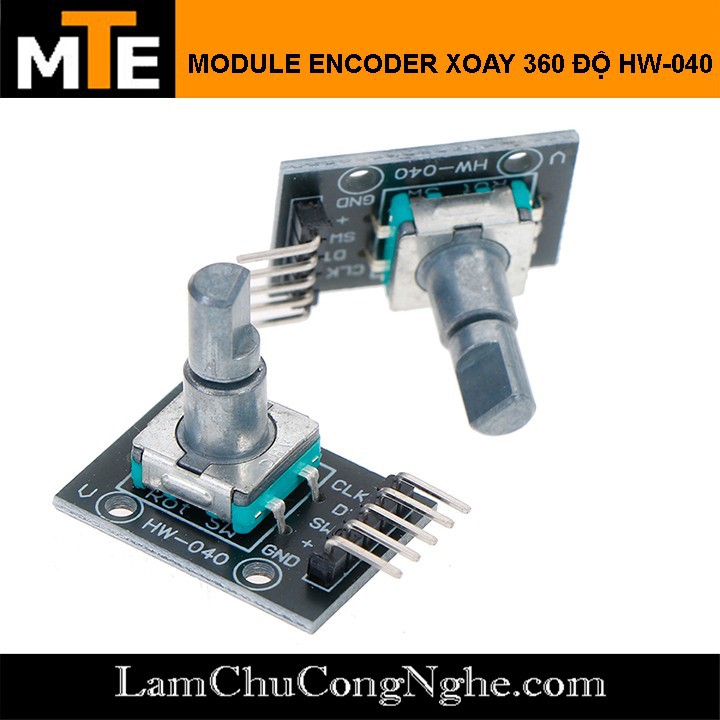

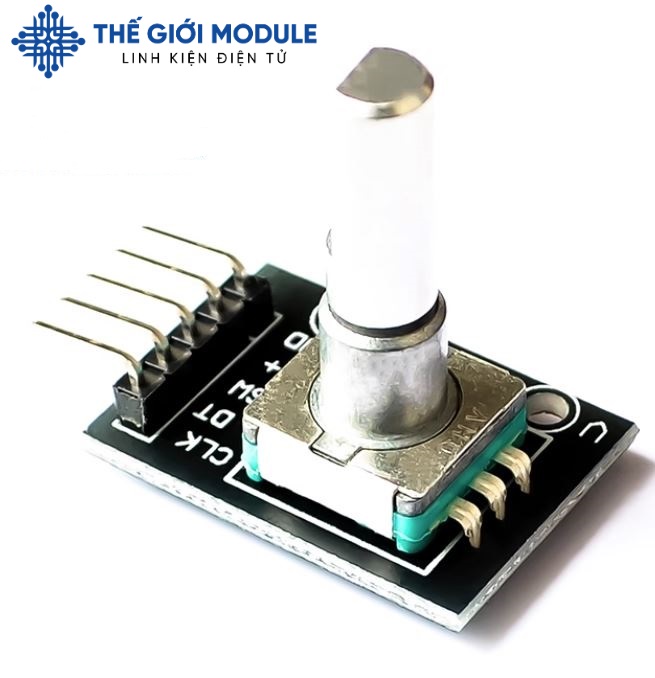

MODULE ECODER KHÔNG GIỚI HẠN SỐ VÒNG XOAYKY-040

MÔ TẢ:

• Module Encoder KY-040 không giới hạn số vòng quay, encoder đưa ra 2 xung vuông 90 độ gọi là 2 phase A và B, xung từ encoder đưa ra có thể dùng để nhận biết chiều quay, tốc độ quay, vịtrí. Đồng thời module cũng cung cấp 1 ngõ ra số on/off như 1 nút nhấn có thể được lập trình để trở thành 1 nút reset giá trị đếm.

SẢN PHẨM BAO GỒM:

• 01 module encoder

ỨNG DỤNG:

• Module Encoder KY-040trông giống 1module biến trở nhưng có 2 ngõ ra dạng xung số. Bằng việc xoay núm vặn, ngõ ra xung của 2 kênh sẽ thay đổi với 1 độ lệch pha xác định (90độ) giúp phân biệt được chiều xoay.Đếm số lượng xung ngõ ra sẽ cho biết vị trí góc xoay, vị trí này là không giới hạn.
• Đồng thời module cũng cung cấp 1 ngõ ra số on/off như 1 nút nhấn cơ có thể được lập trình để trở thành 1 nút reset giá trị đếm.

THÔNG SỐ KĨ THUẬT:

• Điện áp hoạt động: 3v – 5v
• Độ phân giải: 20 xung/vòng.

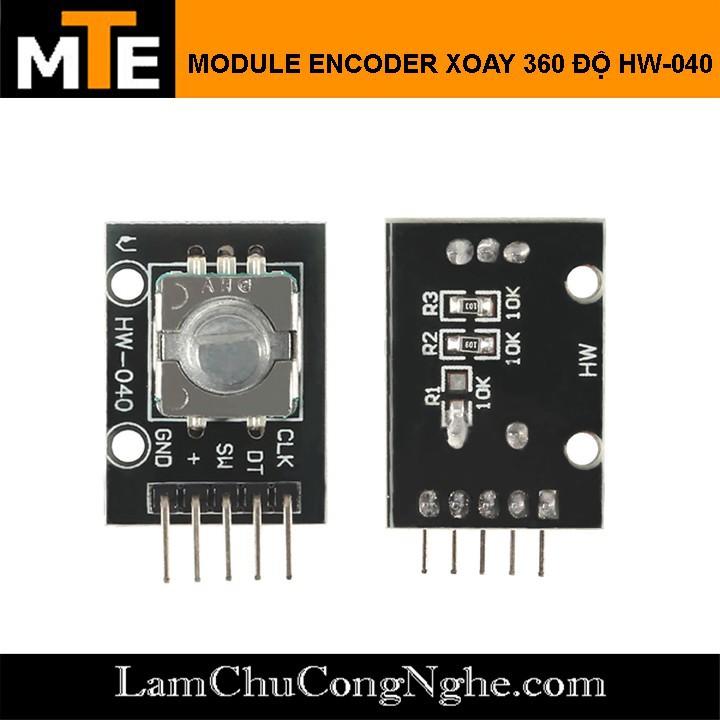

CÁC CHÂN TÍN HIỆU:

• +: Chân cấp nguồn 3~5VDC
• GND: chân cấp nguồn âm 0VDC
• CLK: ngõ ra phase A
• DT:ngõ ra phase B
• SW:ngõ ra on/off

TÀI LIỆU THAM KHẢO:

• Arduino – Rotary encoder:
• Rotary encoder for arduino/raspbery:
• Code example Arduino:
