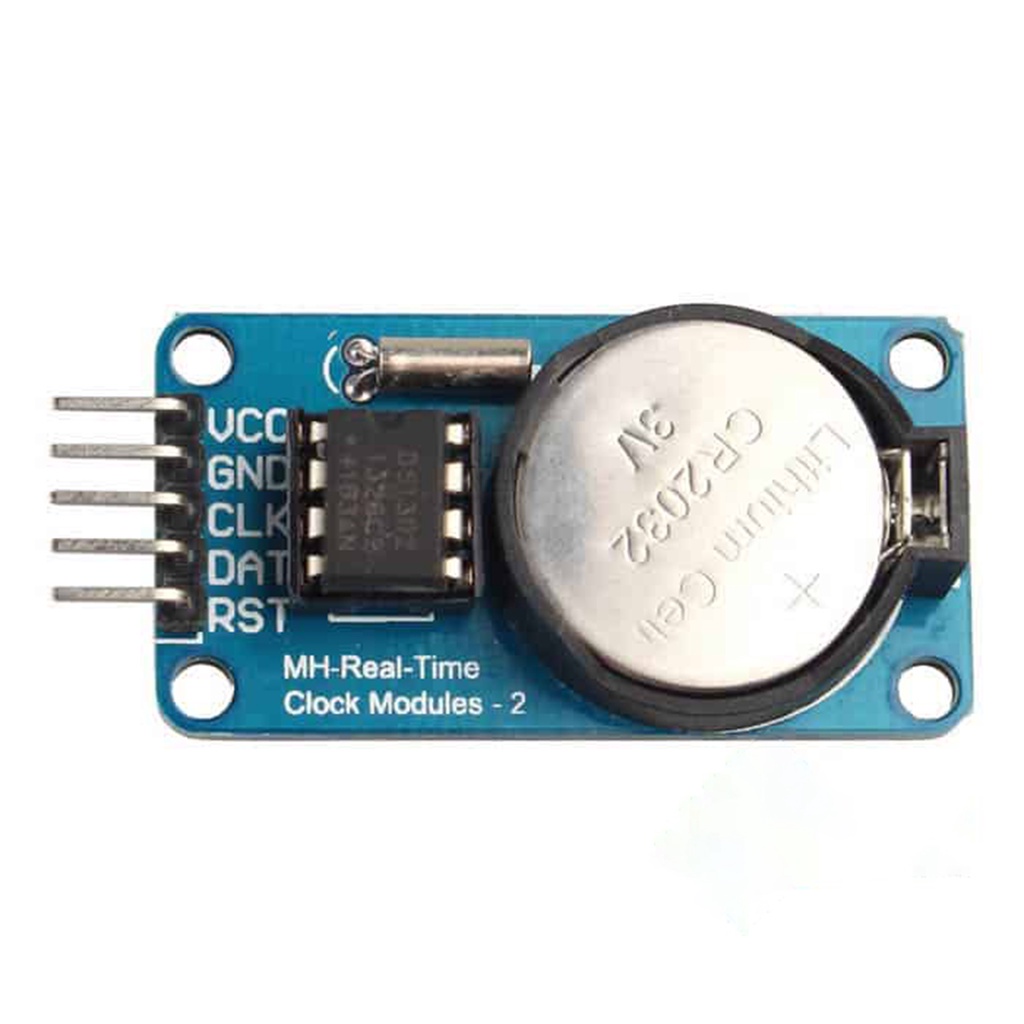

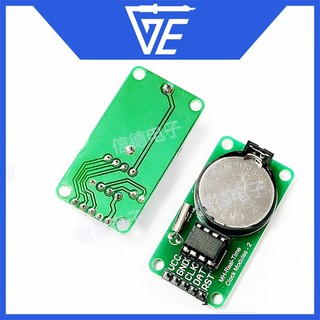

Module đồng hồ DS1302

HỖ TRỢ CODE MẪU MIỄN PHÍ HỖ TRỢ ĐẤU NỐI MIỄN PHÍ * MÔ TẢ CHUNG: - Module Thời Gian Thực DS1302 được sử dụng làm đồng hồ các loại hiện thị bằng led 7Segs, lcd, hiện thị lên màn hình máy tính... - Module Thời Gian Thực DS1302 sử dụng IC DS1302 chip đồng hồ, gồm có thời gian thực đồng hồ / lịch và 31 byte của RAM tĩnh, giao tiếp thông qua một giao diện nối tiếp đơn giản cho vi điều khiển. - Real-time mạch đồng hồ / lịch cung cấp giây, phút, giờ, ngày, tuần, tháng, năm và các thông tin, số ngày mỗi tháng và bước nhảy ngày năm có thể được tự động điều chỉnh. Hoạt động đồng hồ có thể thiết lập 24 hoặc 12 giờ định dạng AM / PM. Có thể sử dụng các loại chip thông dụng để nhận và xử lý dữ liệu như 8051, AVR, PIC, Ardunio. * THÔNG SỐ KĨ THUẬT: - PCB là một bảng điều khiển duy nhất, kích thước: 44mm * 23mm * 1.6mm - Với 4 lỗ định vị, đường kính 3,1mm - Kích thước: 47mm x 17mm x 6mm (L x W x H) - Chip chính: DS1302 IC thời gian thực - Điện áp làm việc: DC 3.3~ 5V - Phạm vi nhiệt độ chịu đựng được (độ C): 0 ~ 70 - Chế độ I/O nối tiếp - Phương thức mối dây (lấy chương trình được cung cấp làm ví dụ, bạn có thể kết nối bất kỳ cổng IO nào, sửa đổi định nghĩa cổng trong chương trình) VCC -> + 5V / 3.3V GND -> GND CLK -> P02 DAT -> P01 RST -> P00 *LƯU Ý: - Không đảo ngược kết nối giữa VCC và GND để tránh làm cháy chip - Điện trở kéo lên cần được kết nối với cổng P0 của vi điều khiển 2.51. Nếu vi điều khiển của bạn không được kết nối với điện trở kéo lên, bạn có thể kết nối cáp dữ liệu với các cổng khác. #Phụ_kiện #Module_Thời_Gian_Thực_DS1302 #module HỖ TRỢ CODE MẪU MIỄN PHÍ HỖ TRỢ ĐẤU NỐI MIỄN PHÍ Lợi ích khi mua hàng tại Linhkien2T : - Hàng hóa đảm bảo chất lượng , đóng gói cẩn thận . - Giao hàng nhanh chóng. - Tư vấn nhiệt tình , hỗ trợ mọi lúc. - Hỗ trợ đổi trả. - Linhkien2t luôn nâng cao trải nghiệm khách hàng 1 cách tốt nhất. Linhkien2t với phương châm "Tất cả vì khách hàng" nên shop luôn không ngừng đổi mới từng ngày để đem lại trải nghiệm tuyệt vời cho khách hàng khi mua sắm tại shop . Những vấn đề đơn hàng shop luôn xử lý nhanh nhất để làm sao sản phẩm tới tay người mua một cách nhanh chóng vì linhkien2T hiểu rằng Khách hàng luôn muốn một sản phẩm tốt và giao nhanh khi mua sắm trên sàn thương mai điện tử . Khi nhận được đơn hàng shop rất mong được đánh giá 5 sao từ người mua vì đó là động lực để shop phục vụ khách hàng tốt hơn nữa , trong trường hợp quý khách hàng không hài lòng về vấn đề gì đừng vội đánh giá 1 sao mà hãy liên hệ với shop để phản ánh. Linhkien2t chuyên cung cấp : - Linh kiện điện tử . - Module cảm biến - Phụ kiện đồ dân dụng . - Công cụ đồ nghề cho thợ . - Phụ kiện về dây đo , kết nối , ... Mọi thông tin chi tiết xin vui lòng liên hệ hotline/để được tư vấn.
