Module Dò Đường Hồng Ngoại V3

Thông số kỹ thuật

- Điện áp làm việc cảm biến hồng ngoại: DC 3.3V-5V.

- Nhiệt độ làm việc: -10 ℃ - + 50.

- Khoảng cách phát hiện: 1mm đến 60 cm dễ dàng điều chỉnh, Càng gần độ chính xác càng cao.

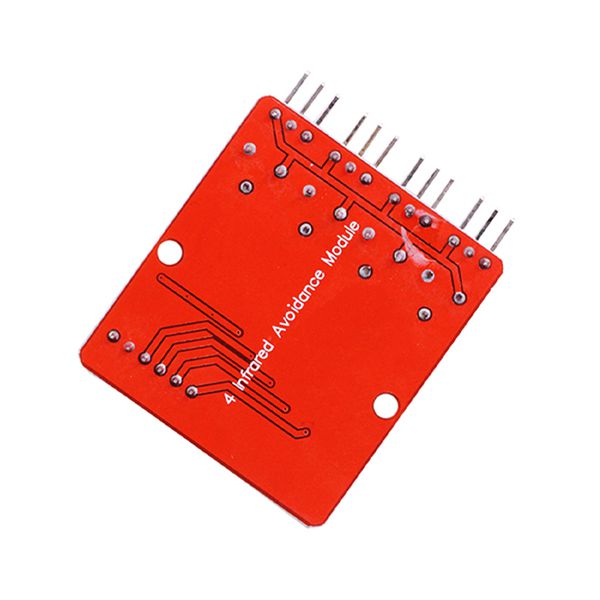

- Kích thước module :42mm × 38mm × 12mm (dài x rộng x cao).

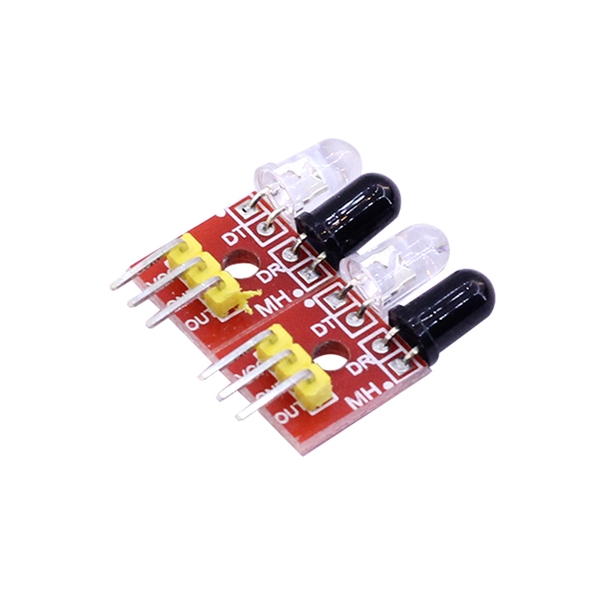

- Tấm nhỏ mắt hồng ngoại: 25mm × 12mm × 12mm (dài x rộng x cao).

- Đầu ra tín hiệu: TTL (có thể được kết nối trực tiếp với vi điều khiển I/0).

- Hướng Dẫn Sử Dụng Module cảm biến hồng ngoại dò đường:

+ Đầu tiên các bạn kết nối các mắt hồng ngoại vào module ứng với mỗi chân Vcc, Gnd, IN.

+ Sau đó cấp nguồn từ 3.3 - 5V vào chân vcc, gnd trên module.

+ Khi có vật cản các chân từ In1 đến In 4 tương ứng với từng module sẽ xuất ra mức 0 (ở trạng thái không vật cản là mức 1), đồng thời led báo sáng.

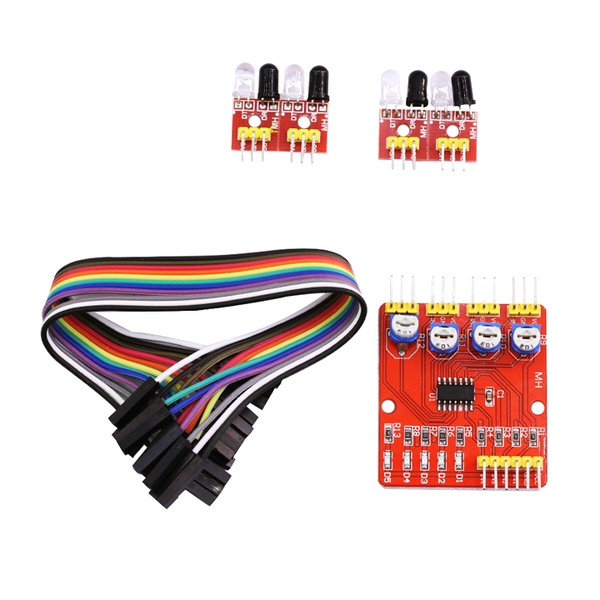

- Bộ Sản Phẩm Bao Gồm:

+ 01 module hồng ngoại V3.

+ 04 cặp mắt thu phát hồng ngoại.

Ứng dụng

- Module Hồng Ngoại V3 - Dò Đường sử dụng 8 mắt thu quang đọc dữ liệu. Module được ứng dụng trong các xe thông minh hoặc một robot đi theo đường màu đã xác định trước.

- Module được ứng dụng trong xe thông minh để tránh những vách đá, vật cản. Module cảm biến hồng ngoại đã được tích hợp sẵn một vi điều khiển để giải mã tín hiệu dò đường, giúp giảm thiểu công việc xử lý cho mạch điều khiển chính.
